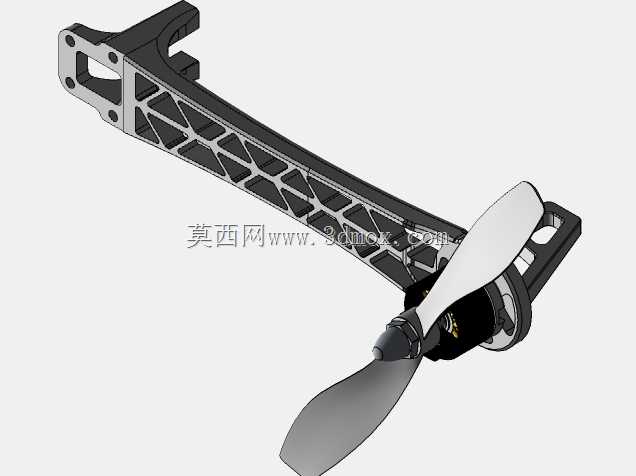

多旋翼无人机机臂带螺旋桨集成结构

该结构件作为多旋翼无人机的核心承载与动力集成部件，主要应用于消费级航拍无人机、小型行业巡检无人机的机架系统中，承担动力输出、结构承载、载荷传递的核心作用。从实际使用场景来看，这类机臂结构直接连接无人机中心机架与动力系统，飞行过程中需要承受螺旋桨旋转产生的持续拉力、机动飞行时的交变弯矩、起降阶段的冲击载荷，同时还要为电调、动力线路提供布设空间，是无人机飞行可靠性的关键结构件。

设计层面采用了镂空桁架式的结构思路，在保证结构刚度满足飞行载荷要求的前提下，最大化去除非承载区域的材料冗余，有效降低整机自重，提升无人机的续航表现与载荷能力。机臂主体的安装端设置了多组定位安装孔，可直接与中心机架的碳板或注塑主体通过螺栓刚性连接，安装孔位的同轴度、端面平面度公差控制在装配要求范围内，避免装配后出现机臂角度偏移导致的飞行姿态偏差。机臂末端集成了动力安装座，可直接适配对应规格的无刷电机，安装基准面与机臂轴线保持垂直，保证螺旋桨旋转平面与机臂的相对位置精度，减少飞行过程中的不必要振动。

从安装边界来看，机臂的长度尺寸经过匹配整机轴距设计，既保证相邻机臂的螺旋桨在飞行过程中不会出现干涉，又能让动力系统的拉力线处于最优的力矩输出位置，提升无人机的姿态响应效率。结构内部预留了走线槽位，动力线与信号线可沿机臂内部布设，避免线材外露带来的飞行风阻增加，同时也能降低线材被螺旋桨剐蹭的风险。螺旋桨采用两叶式设计，翼型经过气动优化，在对应电机的转速区间内可提供稳定的拉力输出，桨根与电机输出轴的配合结构保证了动力传递的可靠性，快拆式的配合结构也方便外场作业时的桨叶更换与维护。

这类结构在设计过程中需要反复校核不同工况下的结构强度，包括大机动飞行时的极限载荷、硬着陆时的冲击载荷，通过拓扑优化得到的桁架结构，在相同重量下比实心机臂拥有更高的比刚度，能有效抑制机臂在螺旋桨转动时的共振问题，提升飞行过程中的姿态稳定性，对于小型多旋翼无人机来说，这类集成化的机臂结构既简化了装配流程，也减少了多余连接件带来的重量增量，是小型无人机结构轻量化设计的典型方案。
