小型航拍四旋翼飞行器结构设计

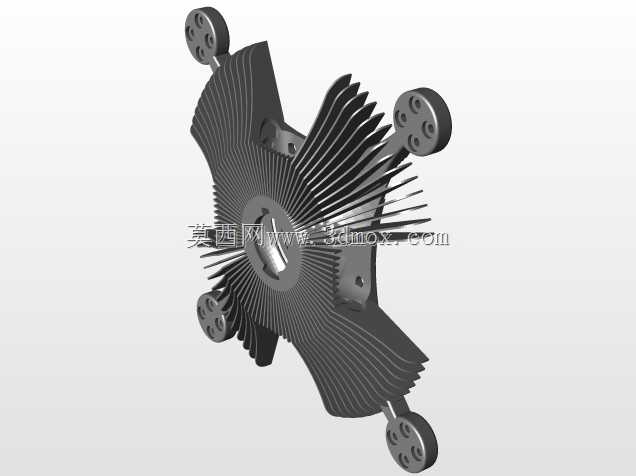

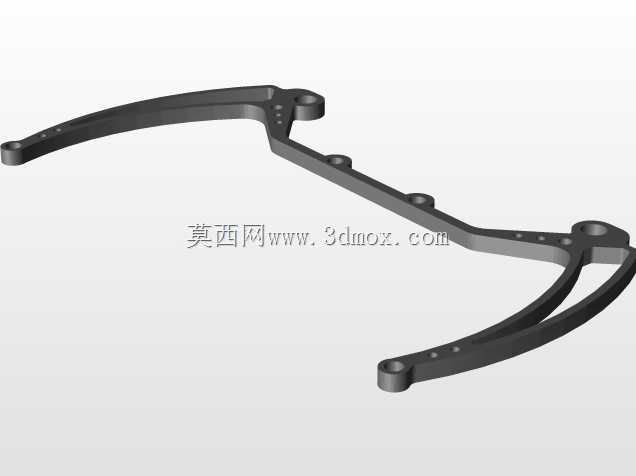

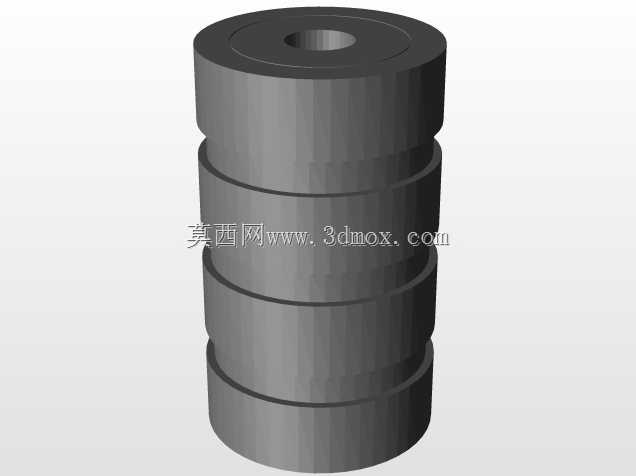

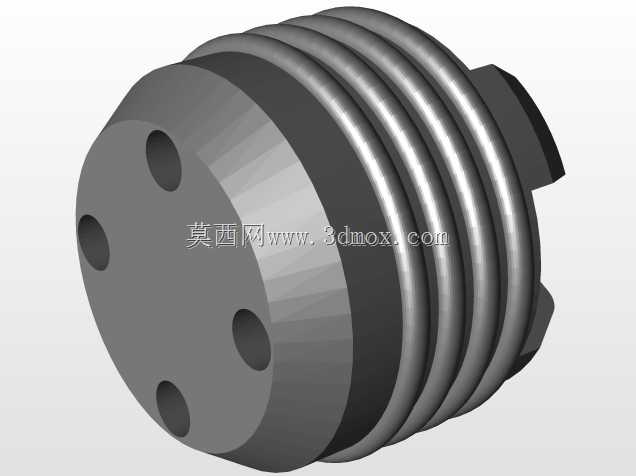

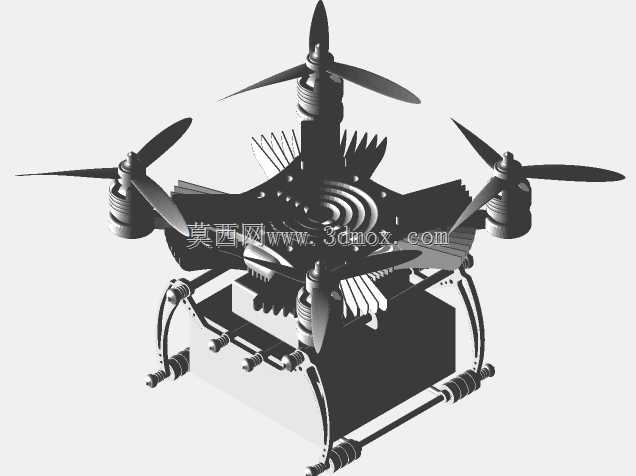

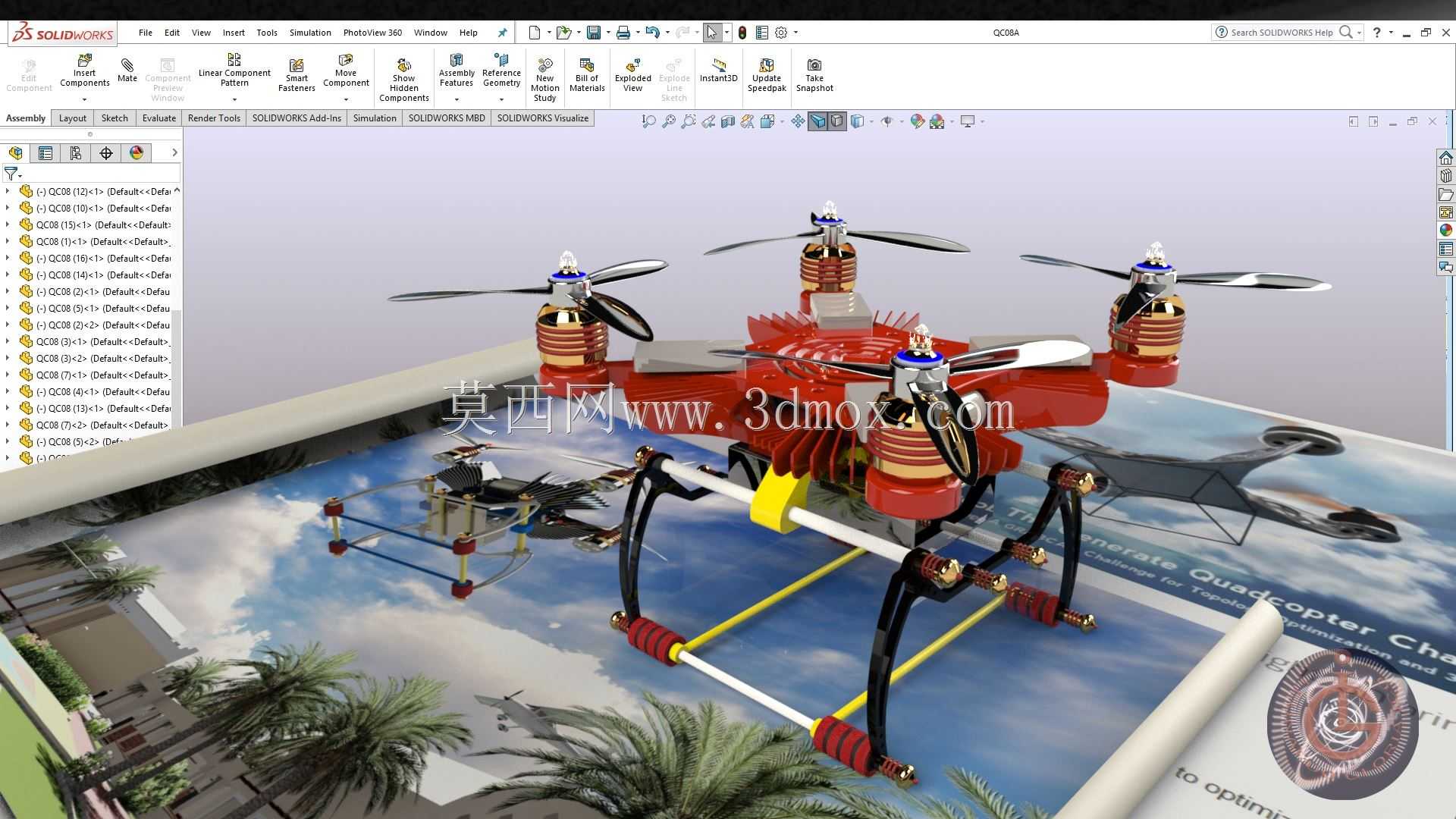

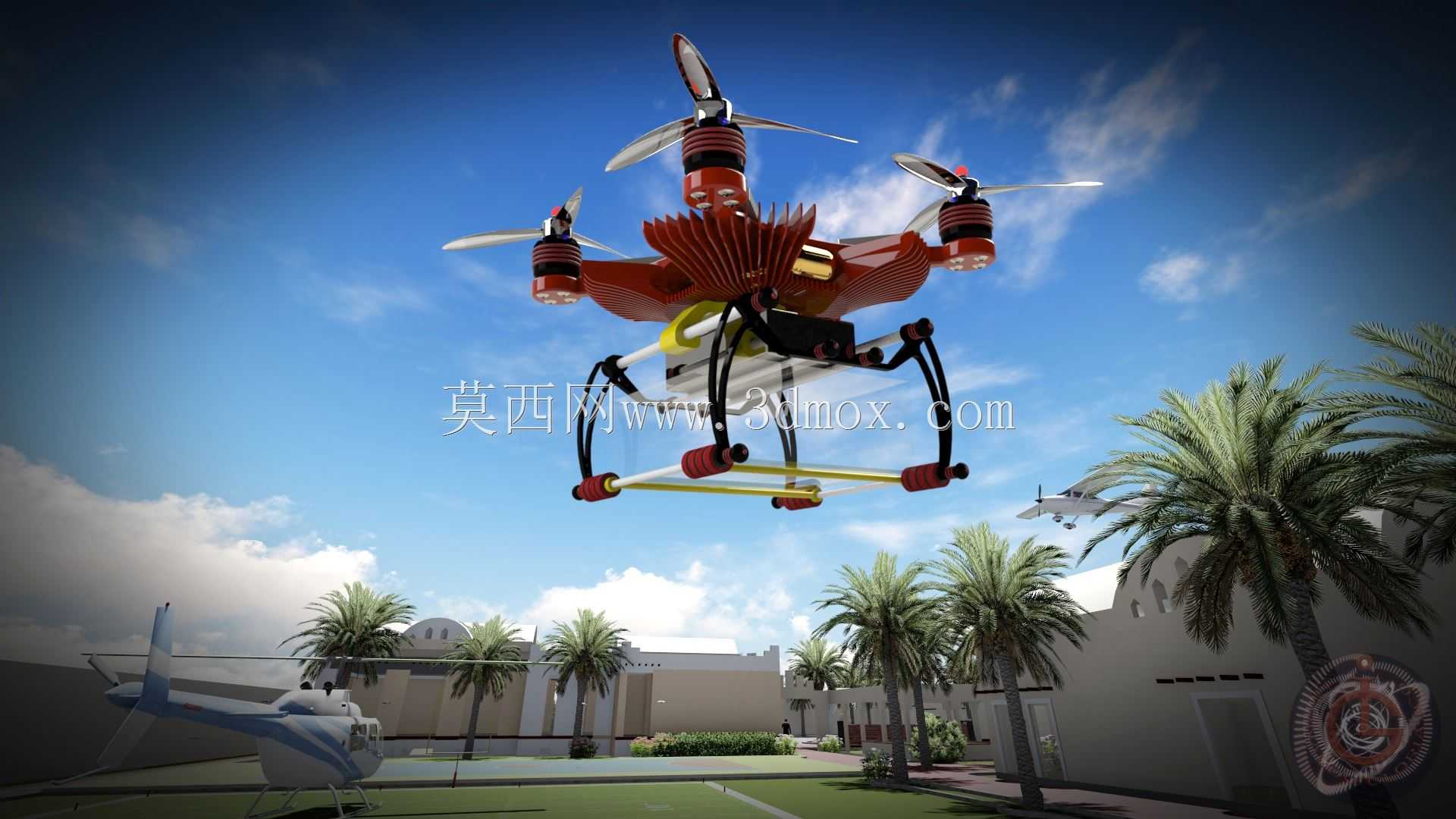

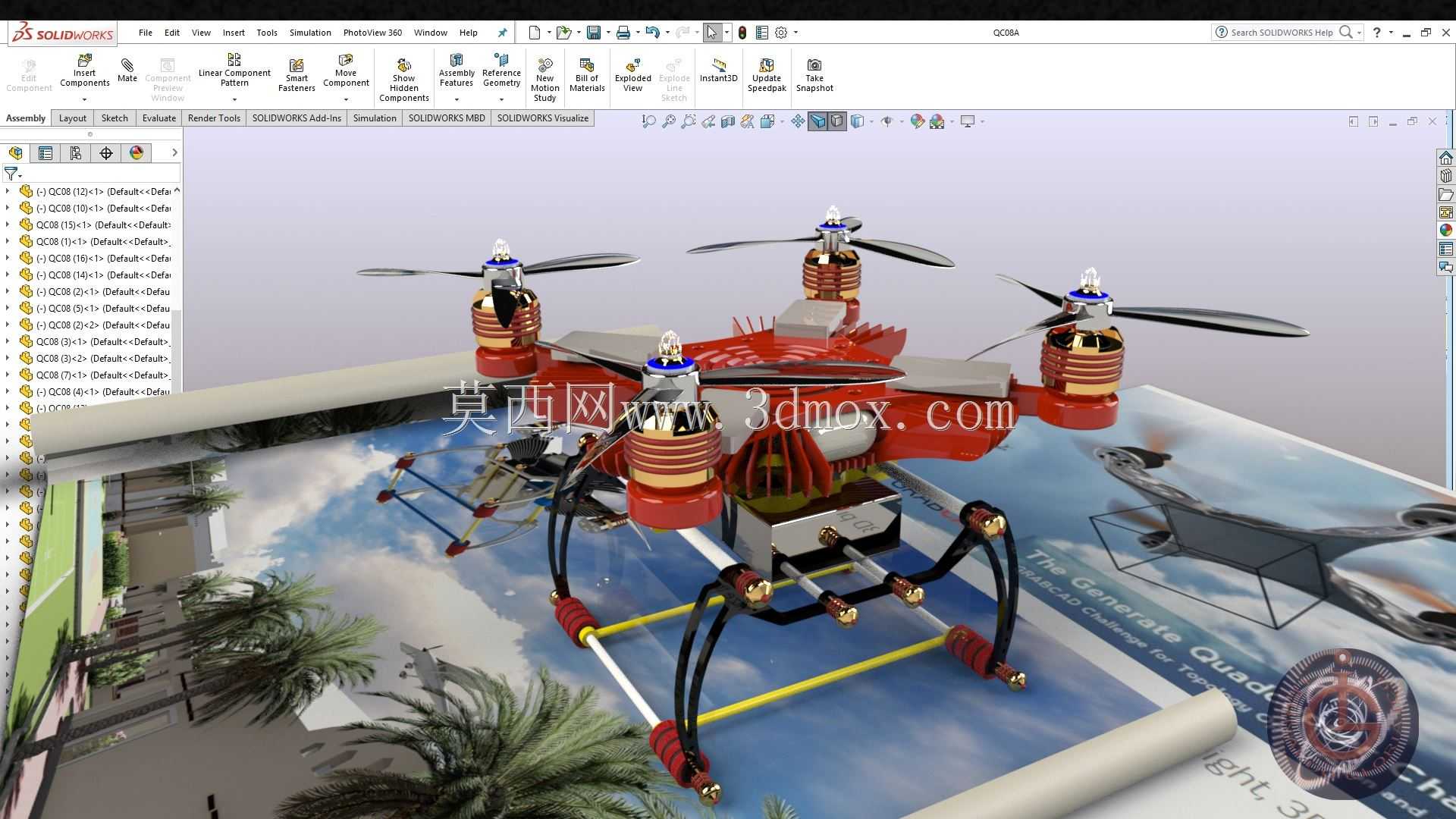

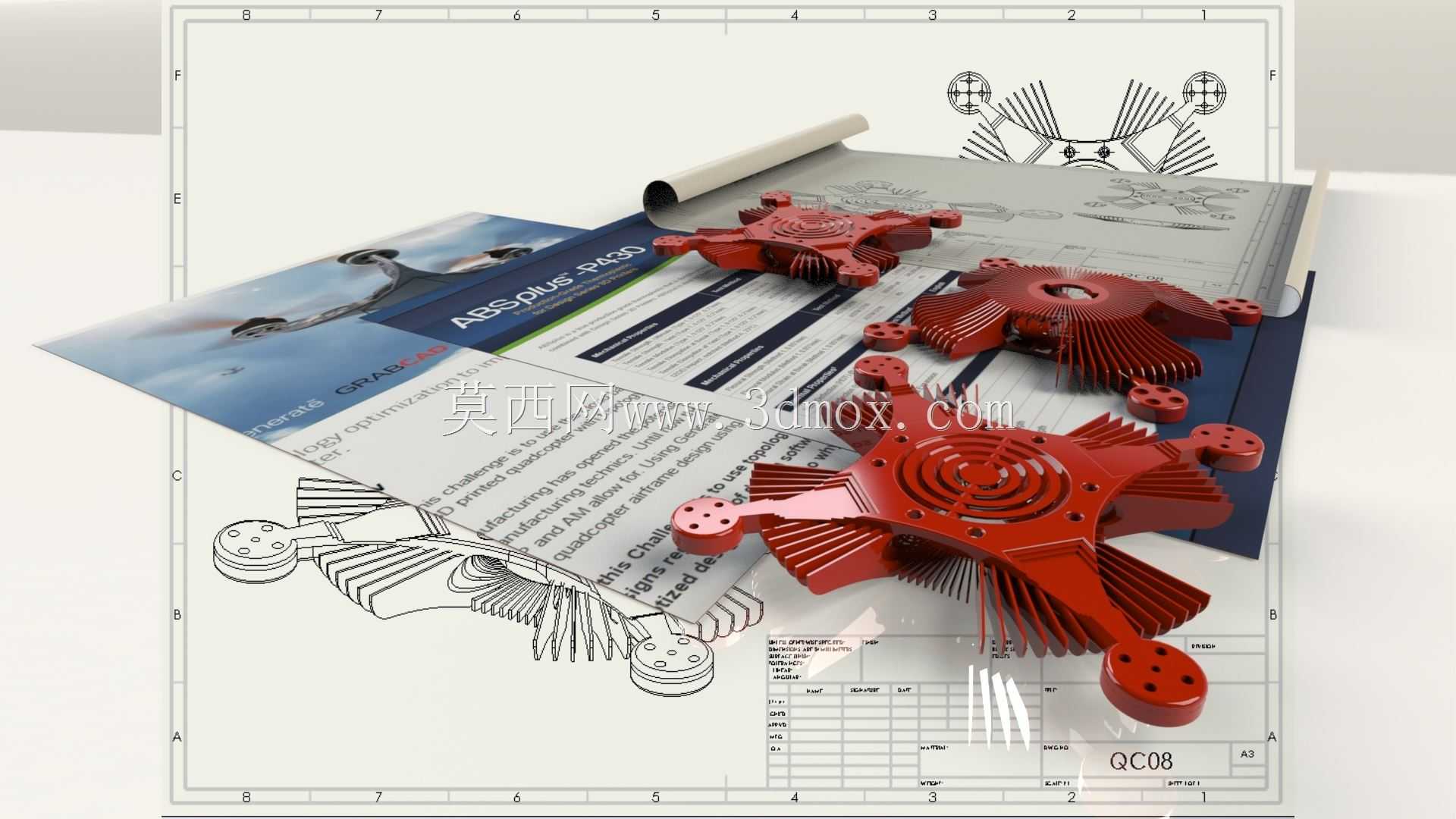

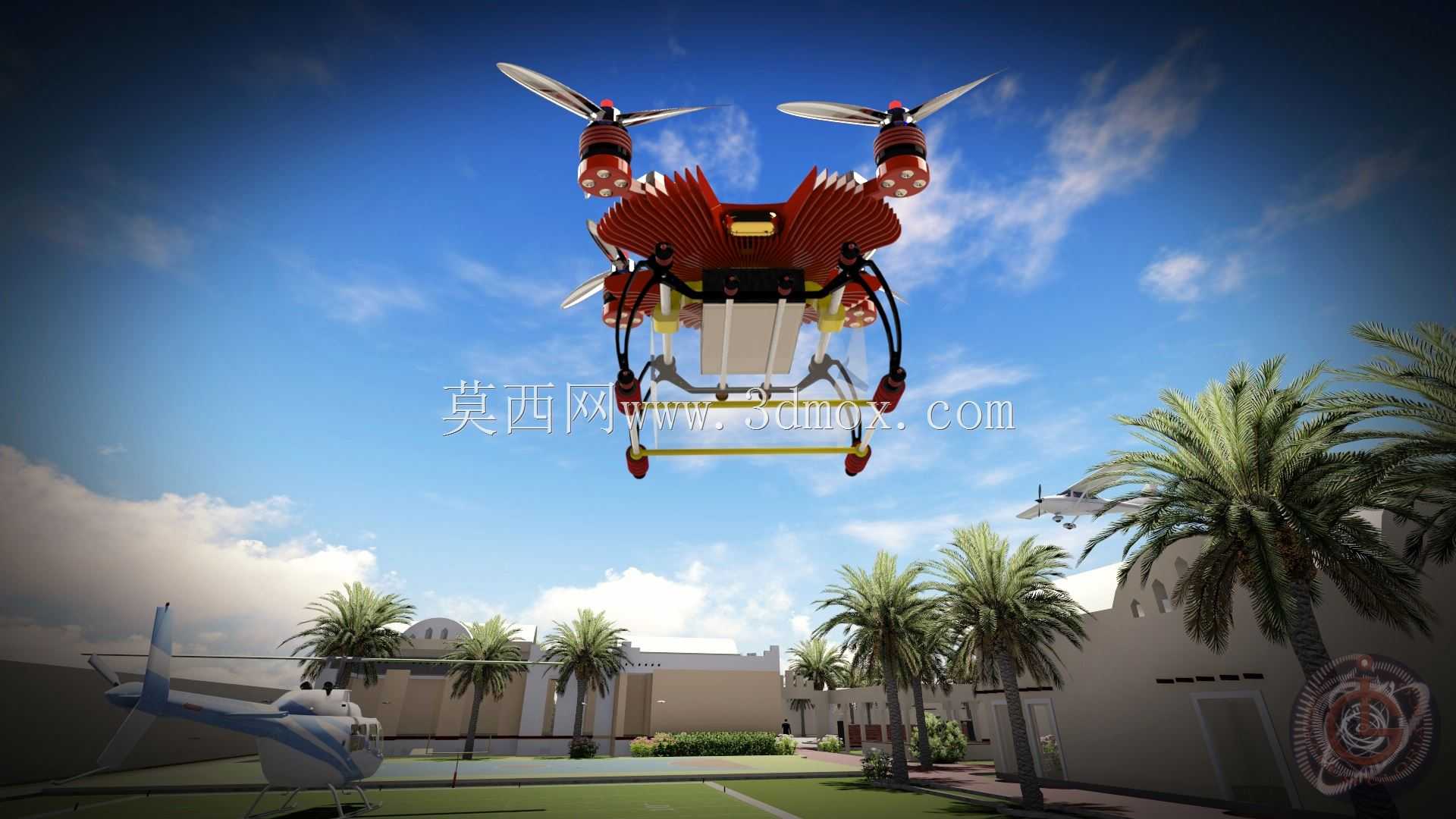

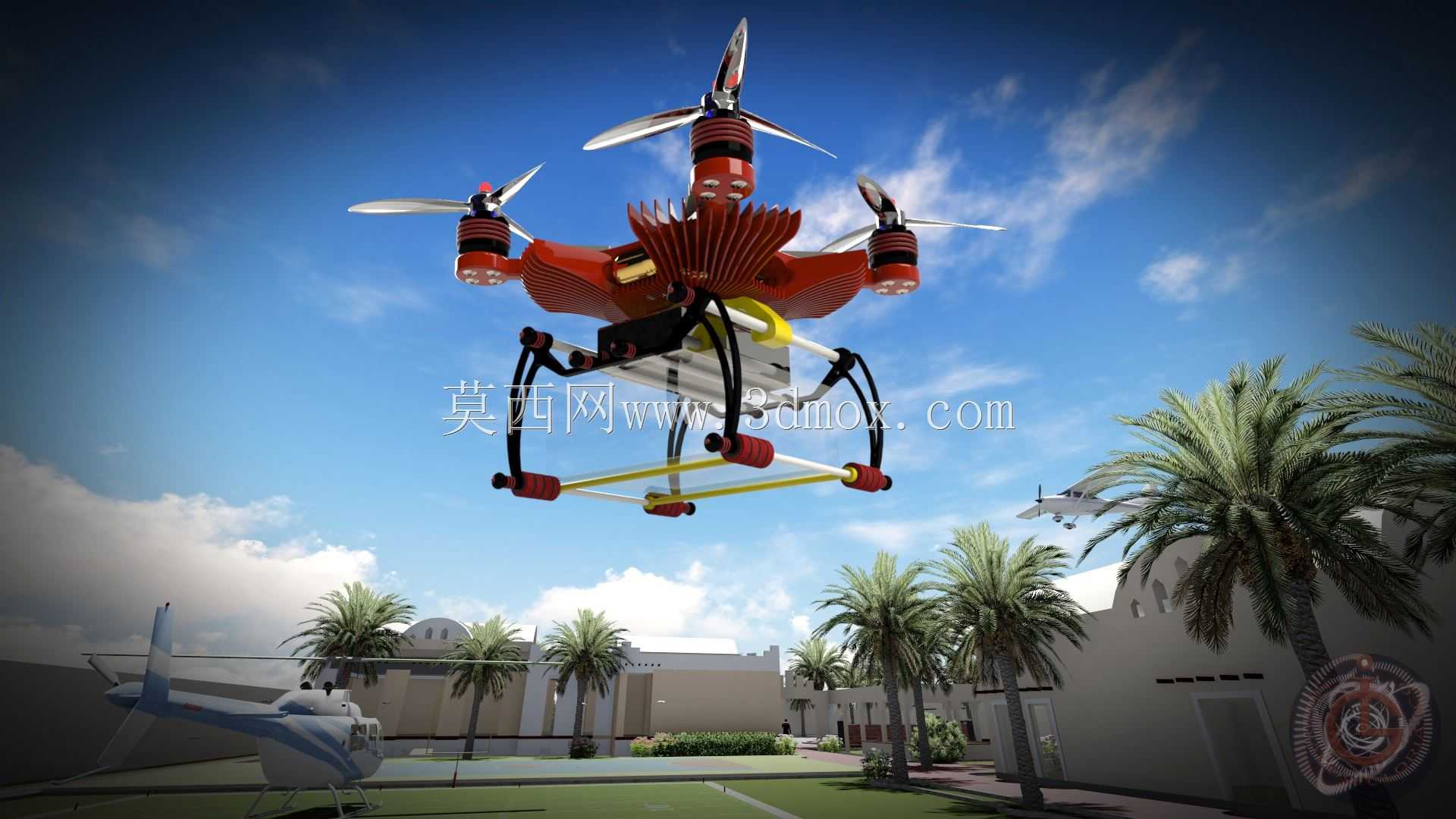

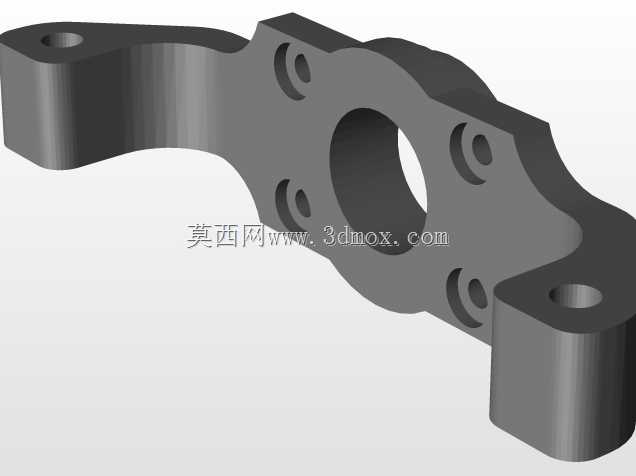

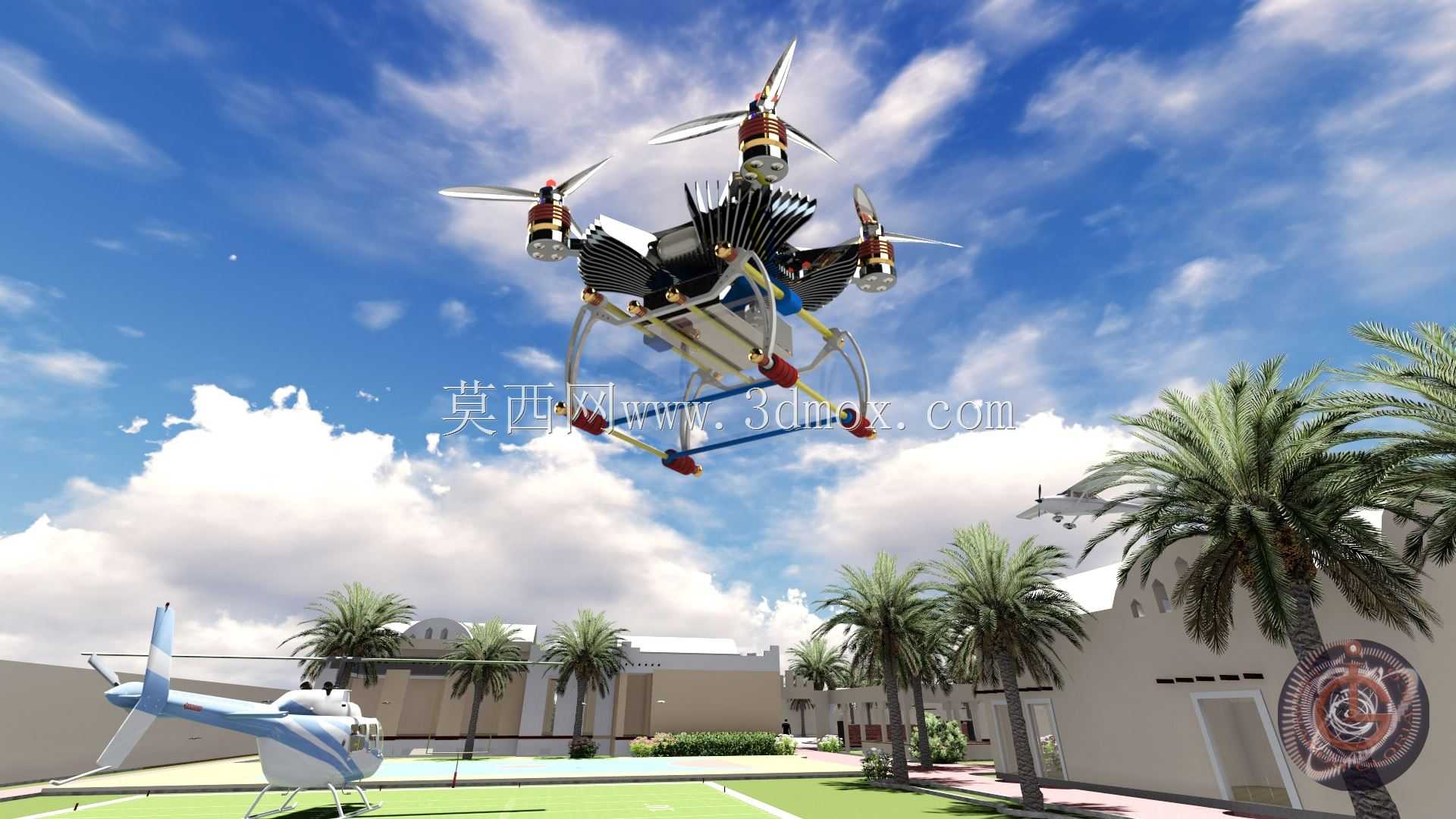

这款四旋翼飞行器的结构设计，首先围绕低空近景航拍的实际作业场景展开，日常可用于园区巡检、小型活动航拍、户外地形初勘这类对起降空间要求低、需要灵活悬停的作业场景，不需要专用起降场地，在平整硬质地面即可完成起降操作。从结构布局来看，采用了中心集成式的机架设计，飞控、电池、摄像载荷全部集中在机身中心区域，四个旋翼支臂采用对称等长布局，能保证飞行过程中重心始终落在旋翼升力的几何中心，减少飞控的姿态修正负担，提升悬停状态的稳定性。机臂末端的电机安装座预留了标准的电机安装孔位，适配常用的外转子无刷电机，安装时不需要额外做转接结构，支臂与中心机身的连接位置做了加强筋结构，能抵消旋翼高速转动带来的持续振动，避免振动传递到中心舱内的摄像载荷，减少航拍画面的果冻效应。起落架采用了轻量化的杆式结构，安装位置在中心机身下方，预留了足够的高度空间，既可以容纳下置的摄像云台，也能在降落时起到缓冲作用，避免硬着陆冲击直接传递到机身核心部件，起落架的横向跨度经过匹配设计，降落时的侧倾角度阈值足够应对常规户外不平整地面的起降需求，不会轻易发生侧翻。机身外壳采用了流线型的曲面设计，除了降低飞行过程中的风阻之外，外壳上预留的散热开槽可以引导飞行时的迎面气流流过中心舱内的电调、电池等发热部件，不需要额外加装散热结构就能满足持续飞行的散热需求。旋翼部分采用了正反桨配对的设计，相邻旋翼的转动方向相反，能够抵消旋翼转动产生的反扭矩，不需要额外的尾翼结构就能维持机身航向稳定，桨叶的安装座采用快拆结构设计，日常收纳或者更换桨叶时不需要复杂工具就能完成拆装。从安装边界来看，中心舱的内部空间做了分层设计，上层放置飞控模块，中层放置电池，下层预留摄像载荷的安装位，各层之间的连接柱做了减震处理，能够过滤不同频率的振动，保证各电子元件工作的稳定性，整机的结构重量控制在较低水平，搭配常规容量的锂电池就能满足近程作业的续航需求，日常携带时可以将起落架快速拆下，减少收纳占用的空间，适合外场作业携带。
