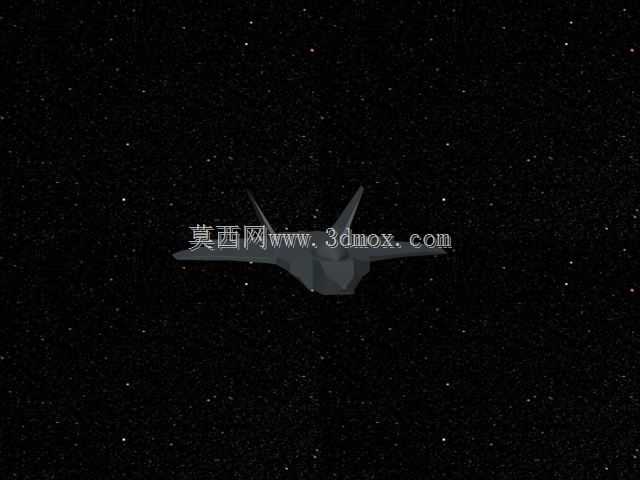

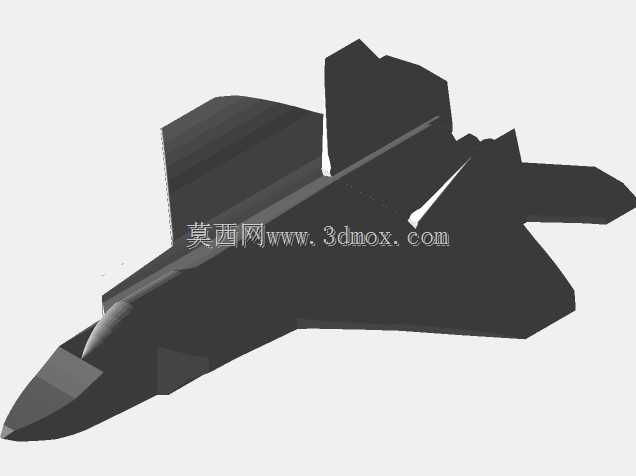

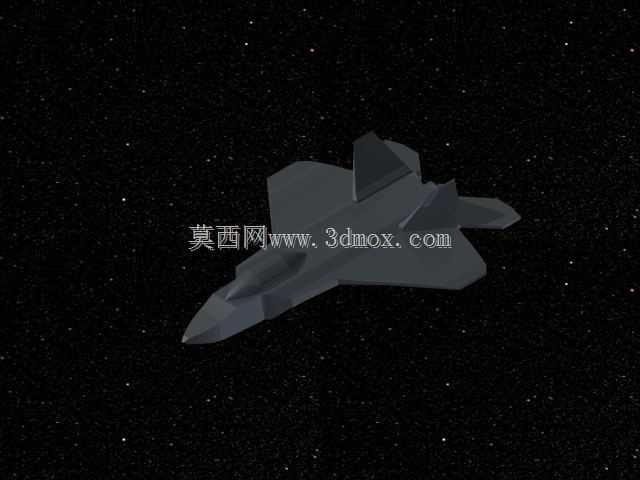

隐身战机F22外观结构三维数模

该款隐身战机的三维数模还原了第五代制空战斗机的整体气动布局，可用于航空科普教具开发、影视动画仿真素材制作、航模设计参考等多个场景。从实际用途出发，这类隐身战机承担着制空权争夺、突防打击、纵深目标拦截的核心任务，模型在设计时优先还原了低可探测性气动特征，机身棱边采用平行对齐设计，所有口盖、舱门的接缝都做了锯齿化处理，匹配隐身作战的实际需求。机身整体采用翼身融合布局，双垂尾外倾设计兼顾了高速飞行稳定性与侧向隐身性能，进气道采用加莱特进气构型，能在大迎角飞行状态下保证进气效率，同时遮挡发动机叶片正面信号反射。建模过程中参考了实机的整体比例关系，机长、翼展、机高的尺寸比例严格匹配实机参数，机身截面从机头到机尾遵循面积律分布，能有效降低跨音速飞行阻力，座舱盖采用整体式水泡构型，保证飞行员全向视野的同时，镀膜层的曲面弧度也做了对应还原，匹配座舱的隐身设计要求。模型的起落架舱、弹舱位置都做了对应结构预留，主弹舱位于机身腹部，侧弹舱布置在进气道外侧，符合该型战机的武器挂载布局特征，机翼后缘的襟翼、副翼，垂尾的方向舵都做了独立的结构分区，可直接用于后续的动画绑定、姿态演示。尾喷口采用二元矢量构型，喷口截面做了扁平化处理，既能降低尾部红外信号特征，也能通过矢量偏转提升战机的超机动性能，模型中还原了喷口与机身尾部的整流过渡结构，保证整体气动曲面的连续性。在建模逻辑上，整机采用曲面建模思路，先搭建机身纵向、横向的控制线架，再通过多截面曲面生成整体蒙皮，后续再对各个气动舵面、舱段位置做分割处理，保证曲面的光顺度符合航空装备的气动设计要求，没有出现曲面褶皱、曲率突变的问题。这类模型在实际使用中，可作为航空院校的气动教学演示载体，帮助学员理解隐身战机的气动设计逻辑，也可作为航模开发的基础数模，调整结构细节后直接用于3D打印制作缩比验证模型，还能用于虚拟仿真场景中的装备展示，还原战机的整体外观特征。
