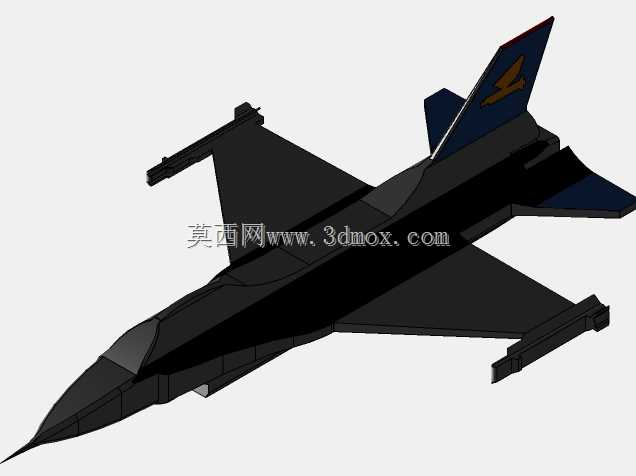

F16喷气式歼击机整机外观结构数模

　　这套数模围绕单发轻型喷气式歼击机的整机外观展开，机身采用中单翼、单垂尾加腹鳍的经典布局，机头尖锐收束，座舱盖向后隆起形成连贯的水滴形透明区域，既给飞行员留出侧向与前向视野，也让前部截面在高速来流中保持较小阻力。建模时先沿航向布置若干控制截面，从雷达罩根部、座舱段、进气道后方一直到尾喷口，截面面积按跨音速面积律做平缓过渡，避免局部截面积突变带来的波阻激增；机翼采用带边条的切尖三角翼思路，边条从座舱两侧向后延伸，在大迎角状态下可拉出稳定涡流，给主翼上表面补充能量，延缓失速。水平尾翼布置在机身尾部 lower 位置，与主翼留出足够垂直间距，降低高速机动时的气流干扰；垂尾后掠角度较大，方向舵铰接在后缘，腹鳍从尾段下方向外张开，

　　在大侧滑角时补足航向稳定力矩。进气道采用机身腹部进气形式，进气口下唇口可随飞行姿态调整余量，数模中将进气道唇口做成圆滑薄边，内部通道向发动机压气机方向平滑收敛，避免台阶与锐角导致的气流分离。起落架部分以前三点式布置，前起落架收纳在座舱后下方舱段，主起落架沿机翼根部向内翻转收入机身两侧，轮舱门贴合机身曲面，关闭后与外蒙皮齐平；尾喷口为收敛式圆形截面，加力燃烧室段与后机身蒙皮之间留出隔热间隙，尾椎向后延伸以梳理喷流与机身附面层。整机外形可用于航空科普展示、气动布局方案比对、教学演示中的剖面剖切，也能作为虚拟仿真、动画场景里的载机基础体；在结构设计阶段，可基于外蒙皮曲面反向划分机身框、翼梁、翼肋的站位边界，检查外挂点、检修口盖、天线布置与曲面的贴合关系，安装边界上需注意机翼展向、垂尾高度与平尾尾向的外包络尺寸，在装配演练或展厅布置时预留周边操作空间，避免翼尖、空速管、尾喷口等突出部位发生干涉。
