铝制螺钉拼接六件式立方星盒体结构

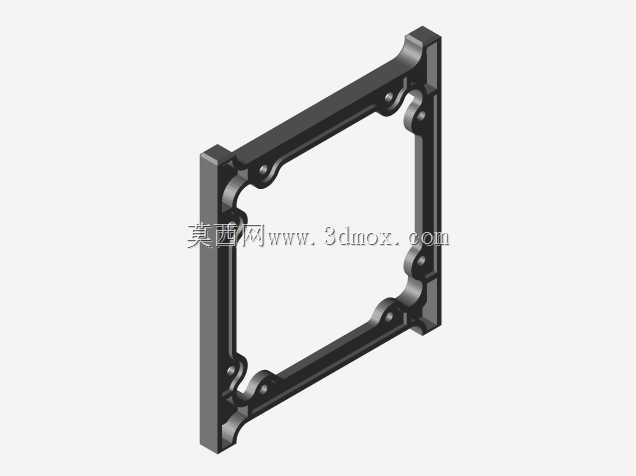

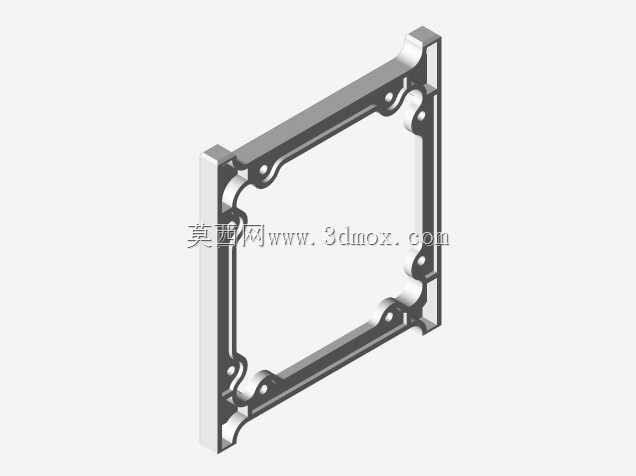

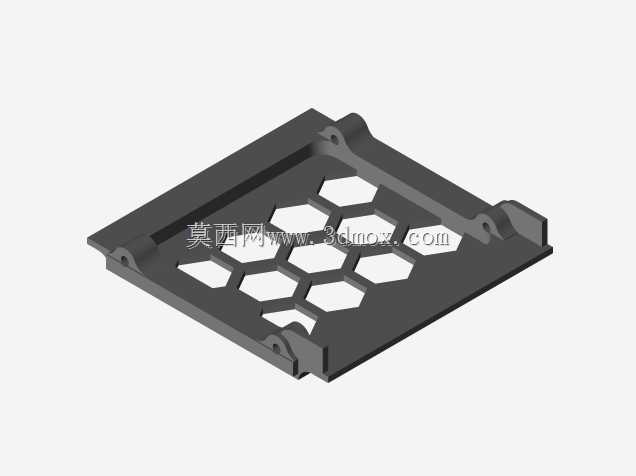

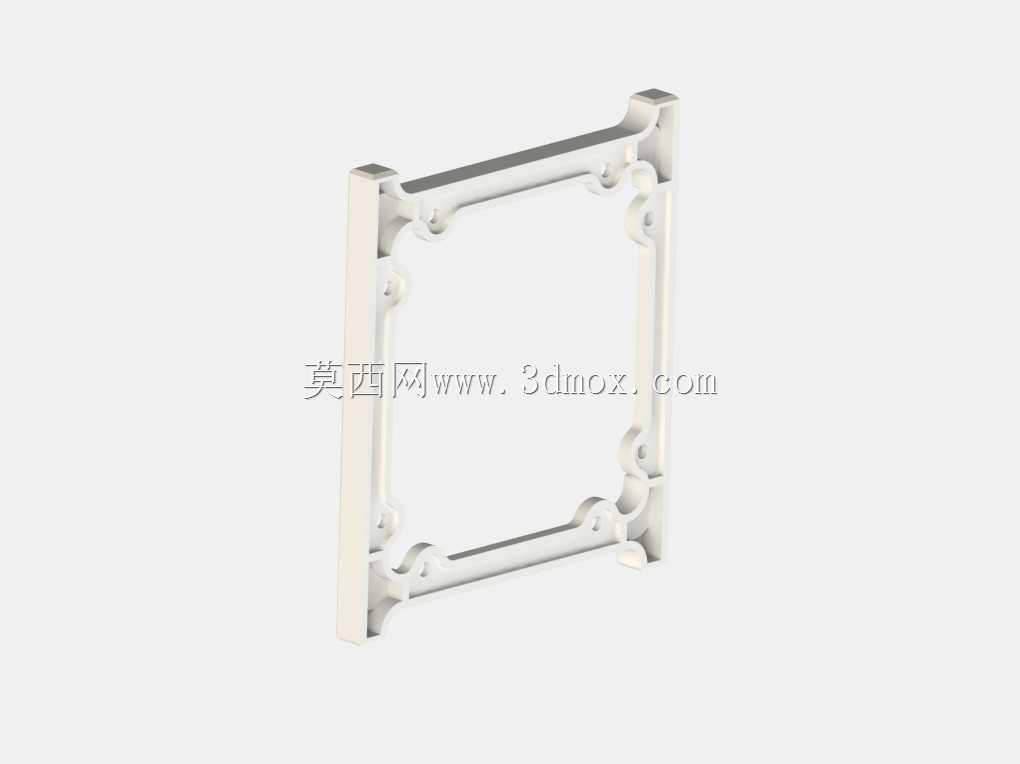

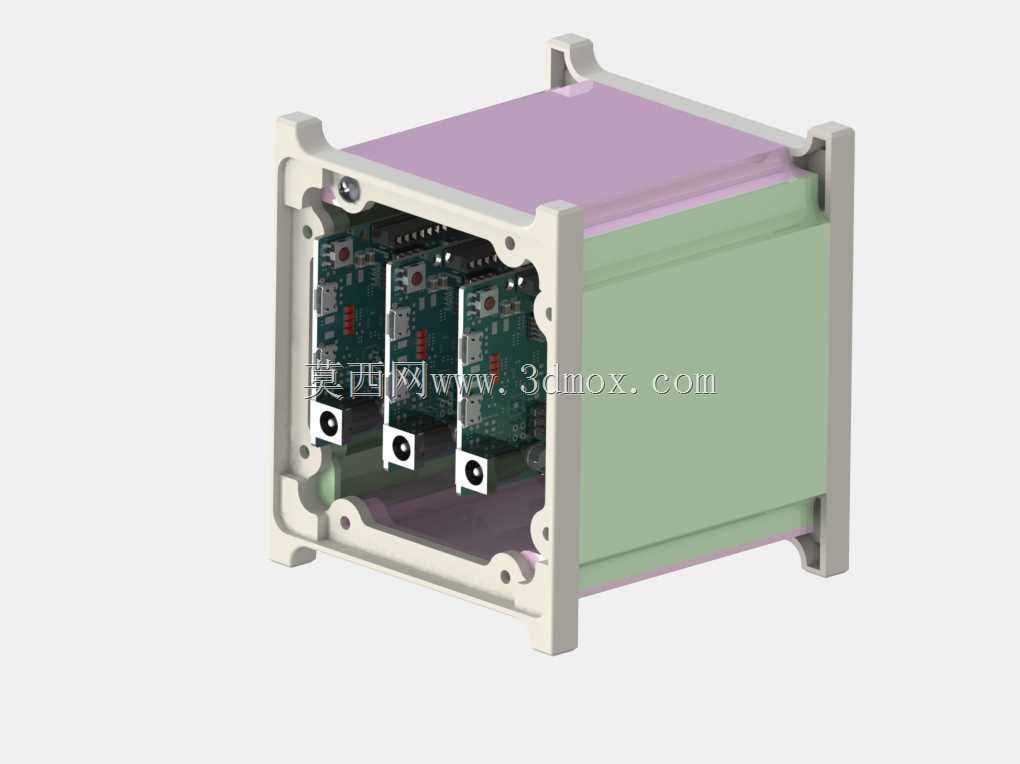

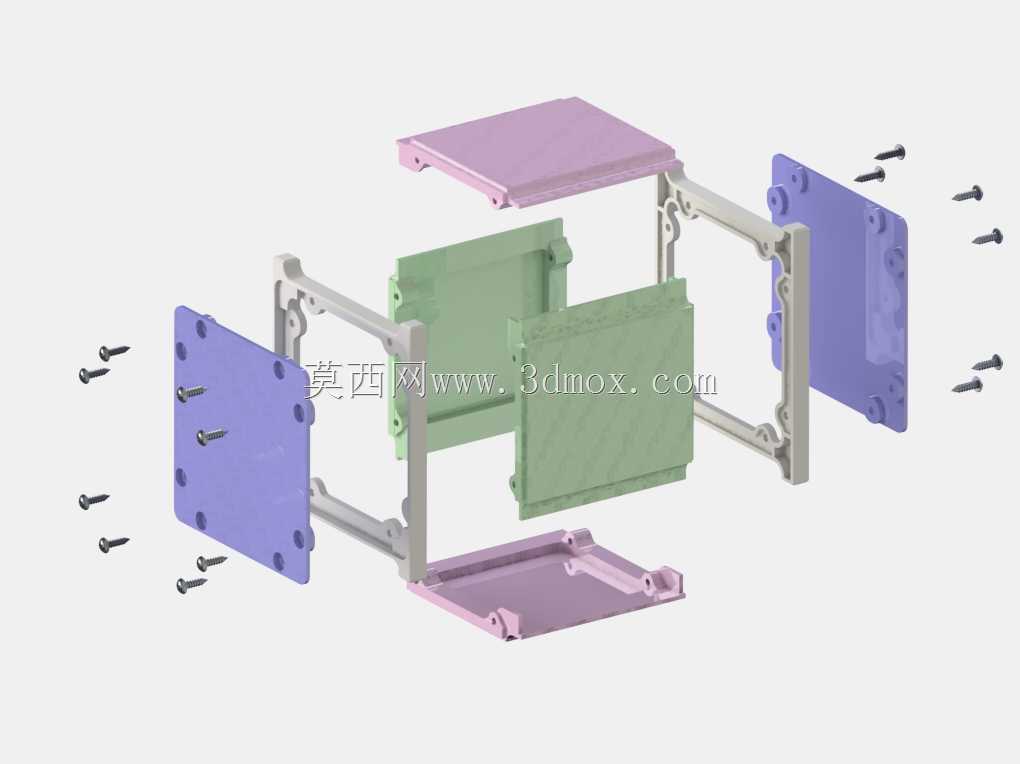

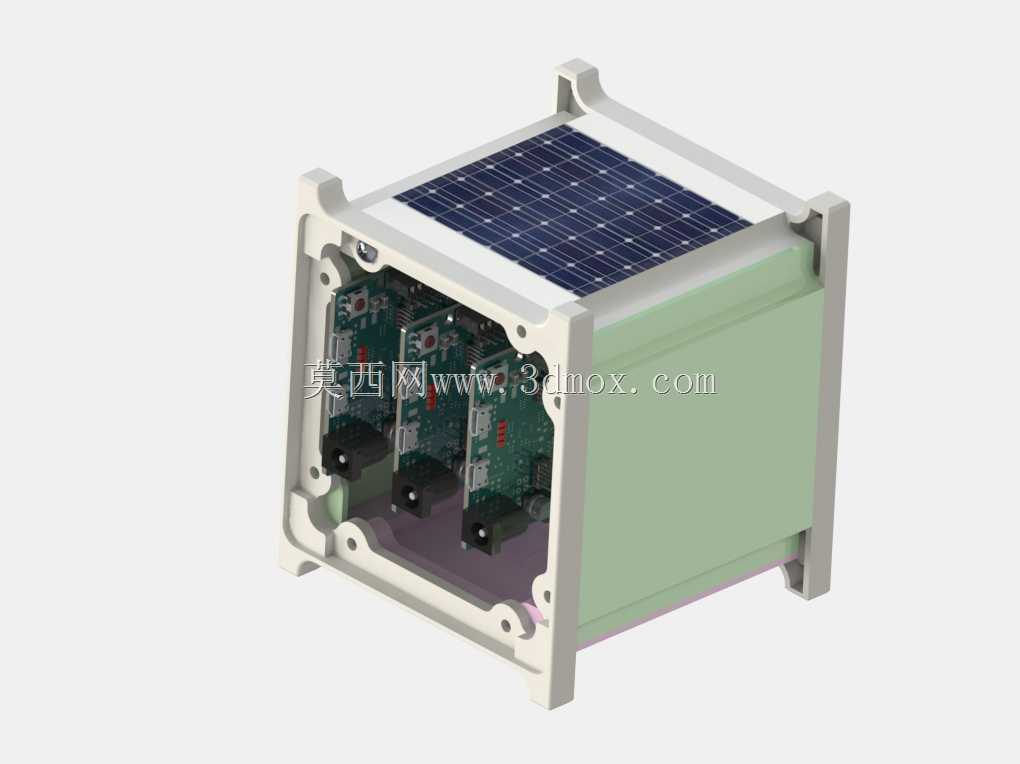

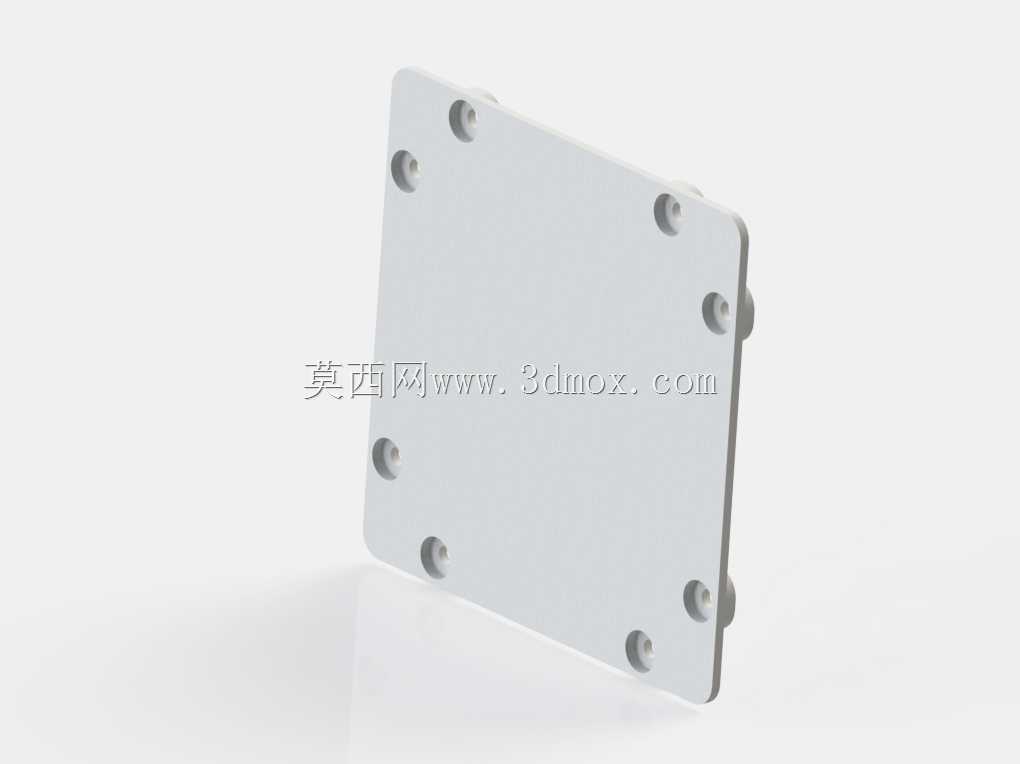

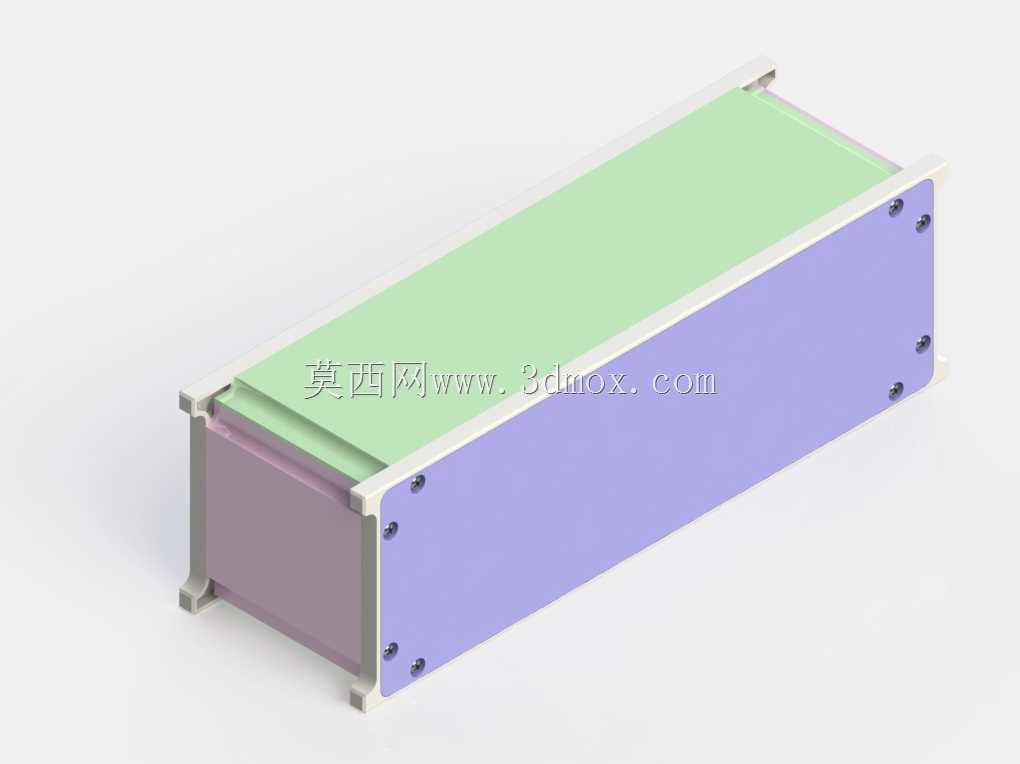

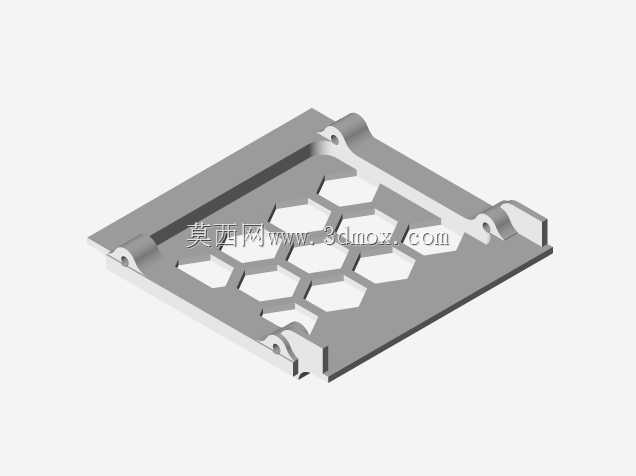

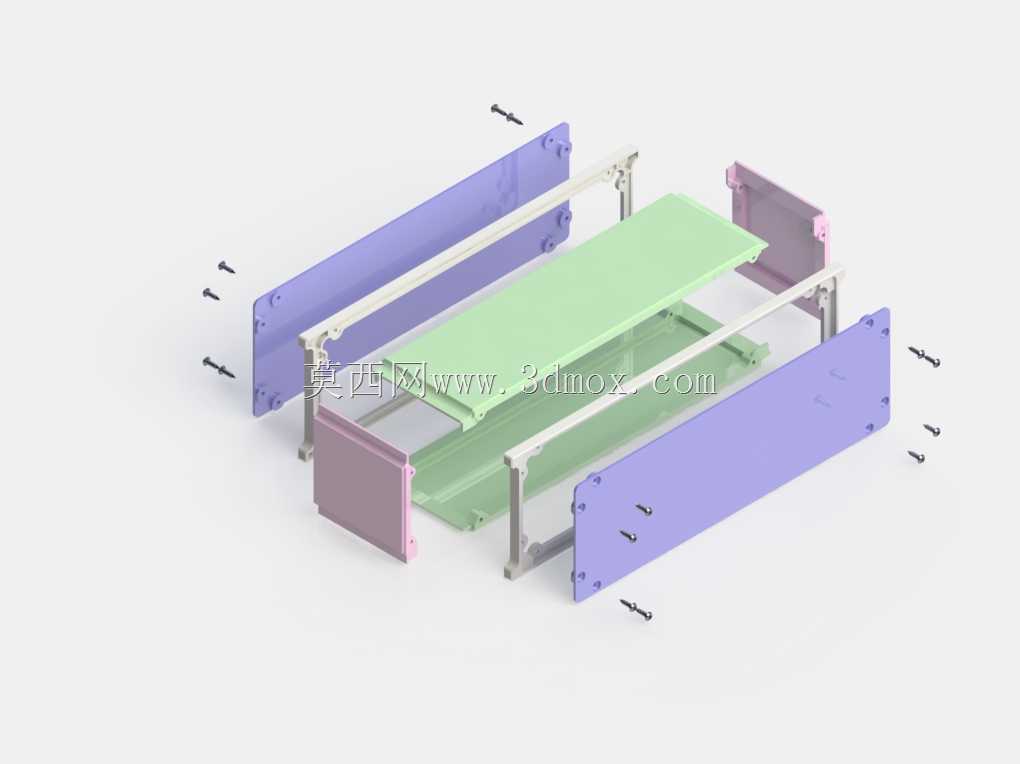

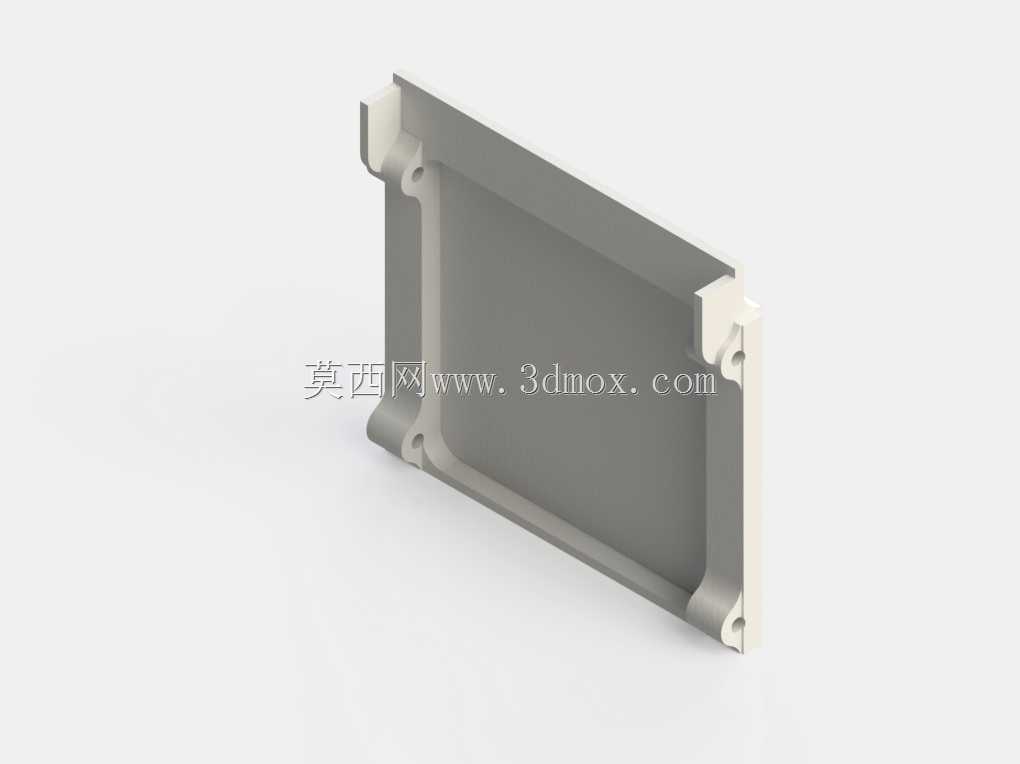

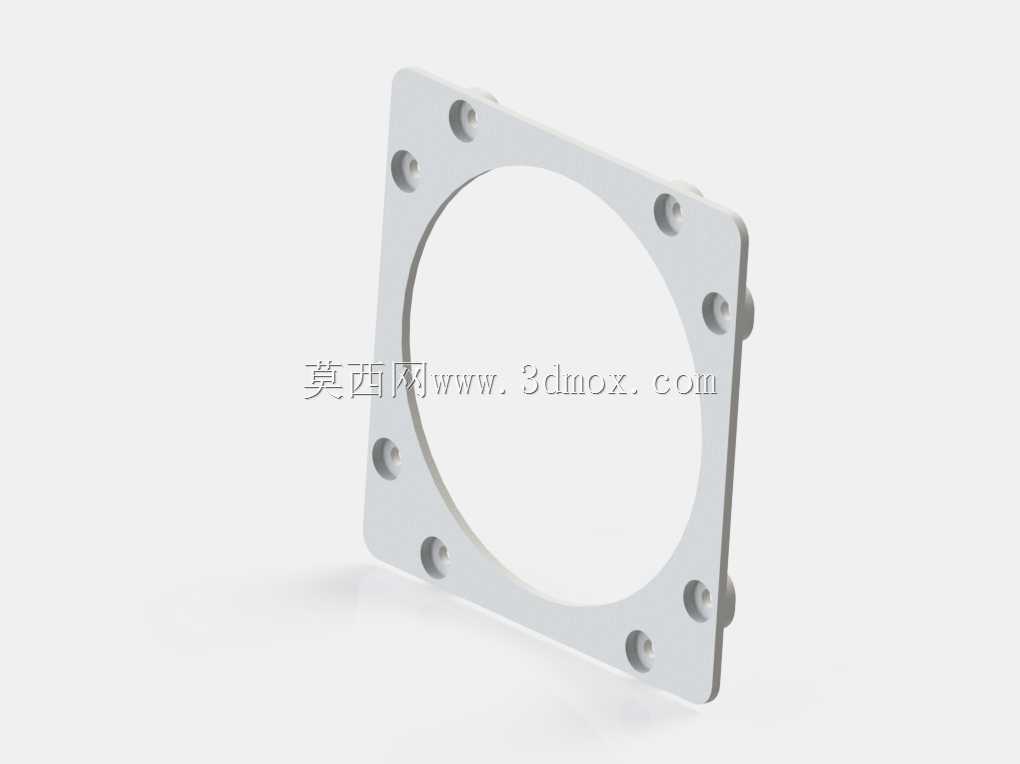

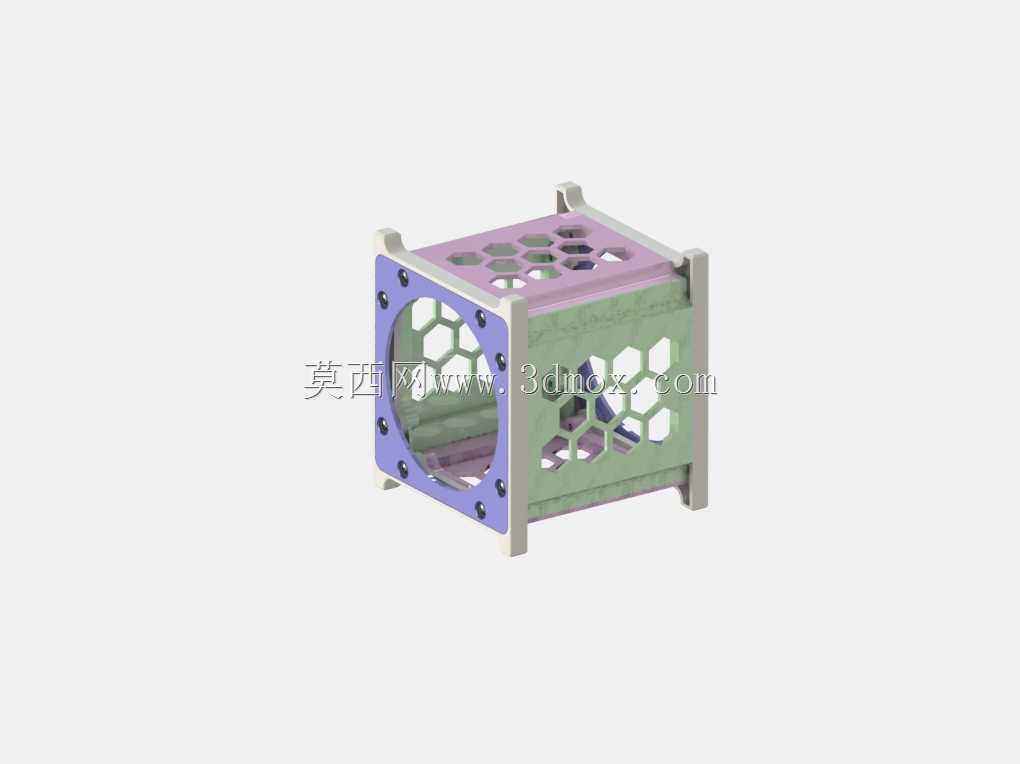

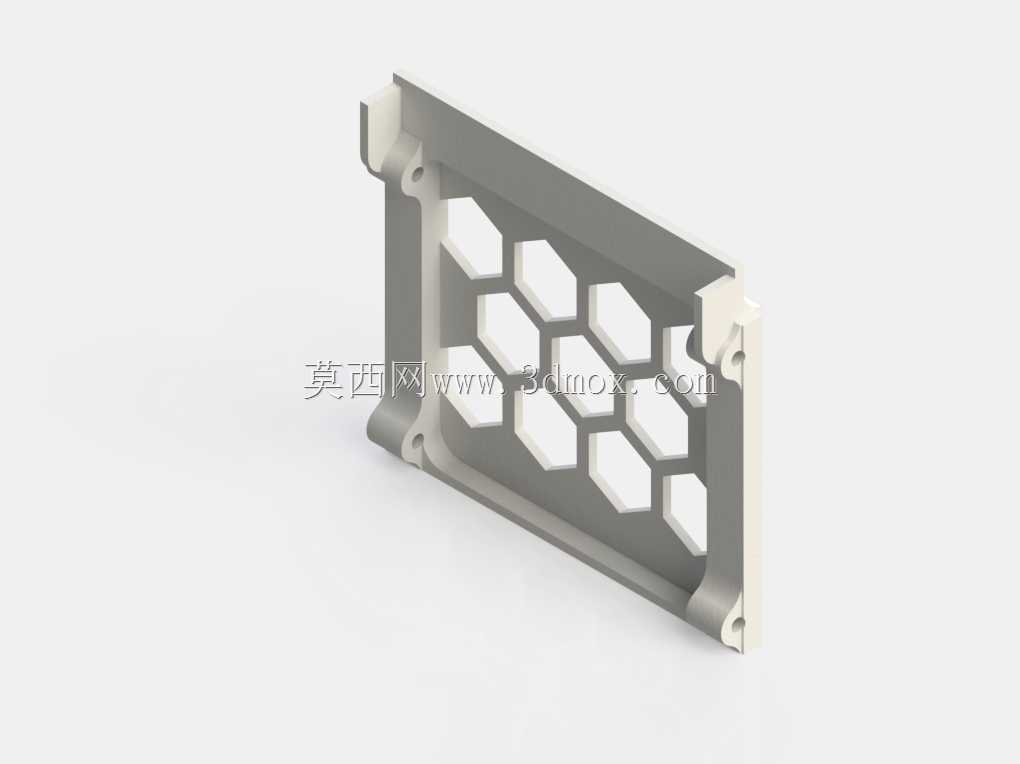

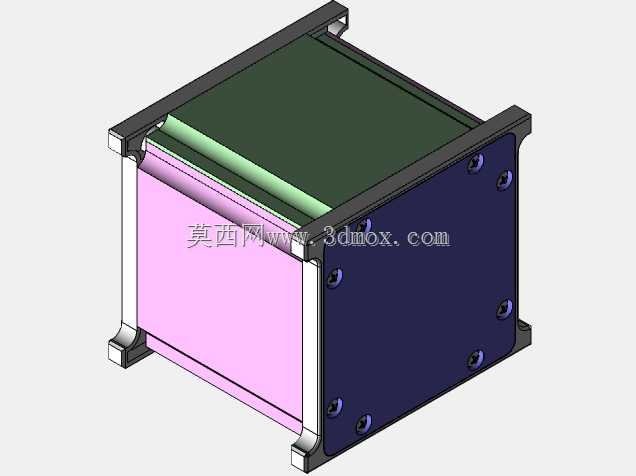

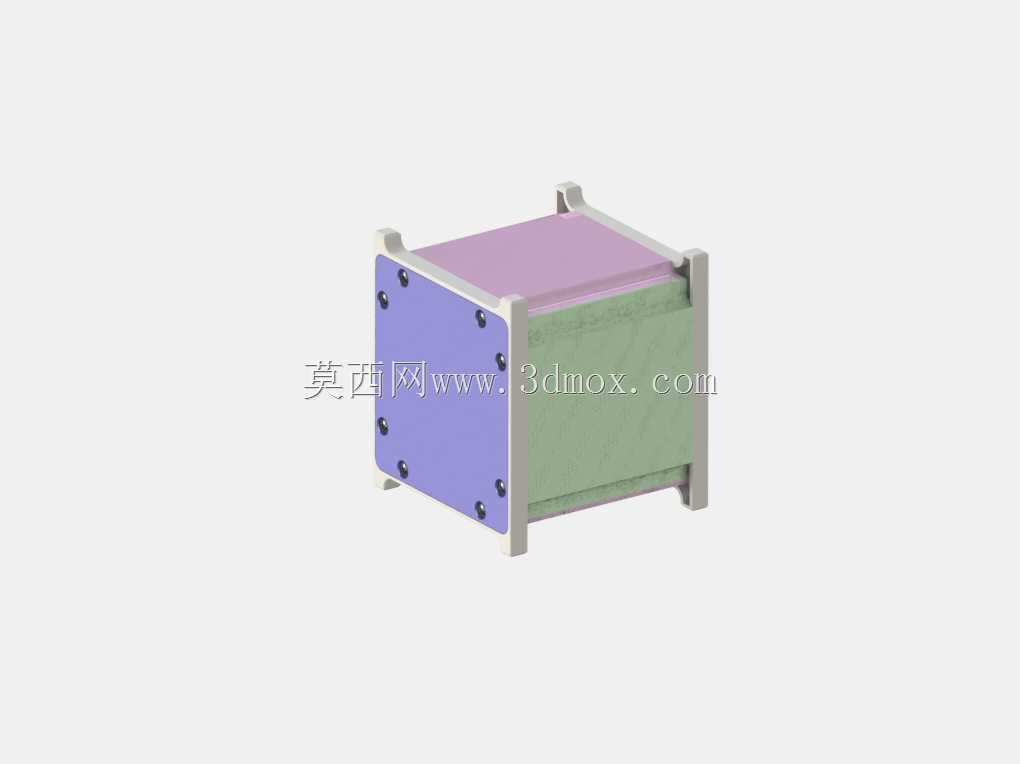

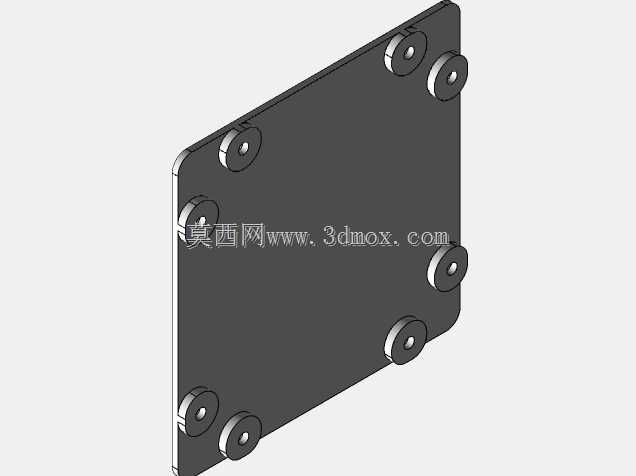

这类盒体结构主要面向立方星这类微纳卫星的主体承载需求，适配1U标准立方星的基础安装边界，也可通过结构拓展适配2U、3U甚至6U规格的星载平台，在微纳卫星研发、高校航天载荷实训、业余卫星制作等场景中都有很高的适配性。整套结构采用六件分体式设计，通过铝制螺钉完成整体拼接，拆分状态下可清晰看到上下盖板、两侧端板、中间支撑框架的独立结构，各部件的安装孔位完全对齐，装配时不需要额外定制工装，只需对应孔位锁入螺钉即可完成整体组装，装配公差控制在星载设备通用的0.1mm精度范围内，可保证拼接后整体结构的形位公差满足星载设备安装要求。设计时充分考虑了发射阶段的力学承载需求，框架部分采用等壁厚的加强筋结构，可承受发射过程中轴向、径向的过载冲击力，不会出现结构形变导致内部载荷移位的问题。结构同时预留了两种使用形态的调整空间，既可以组装为全封闭的盒体，为内部电路板、电池、通信模块等敏感元件提供电磁屏蔽与物理防护，也可以根据载荷需求拆除部分侧面板，露出内部安装位，适配需要外露探测的传感器、通信天线、LED标识件等载荷的安装需求。各侧面板上预留了标准化的安装凸台点位，用户不需要对主体结构做破坏性修改，只需根据自身搭载的载荷类型，在对应位置加工安装孔或功能孔，即可完成传感器、支架、测试模块等不同载荷的固定，凸台的厚度预留了足够的攻丝余量，可直接攻丝安装M2、M2.5规格的紧固件，不需要额外预埋螺母。中间的支撑框架采用对称式设计，拓展长度时只需增加同规格的框架段，配合加长的连接螺钉即可完成舱体长度扩展，扩展后整体结构的连接强度、安装平面度不会出现衰减，可满足不同载荷容量的立方星组装需求。整套结构的边角处都做了R1.5的圆角处理，既可以避免装配时的锐边划伤，也能减少发射过程中的应力集中问题，所有螺钉孔都做了沉头设计，锁入螺钉后钉头完全沉入面板平面内，不会出现突出结构影响卫星入轨后的分离动作，也不会对外露的太阳能电池片安装造成干涉。
