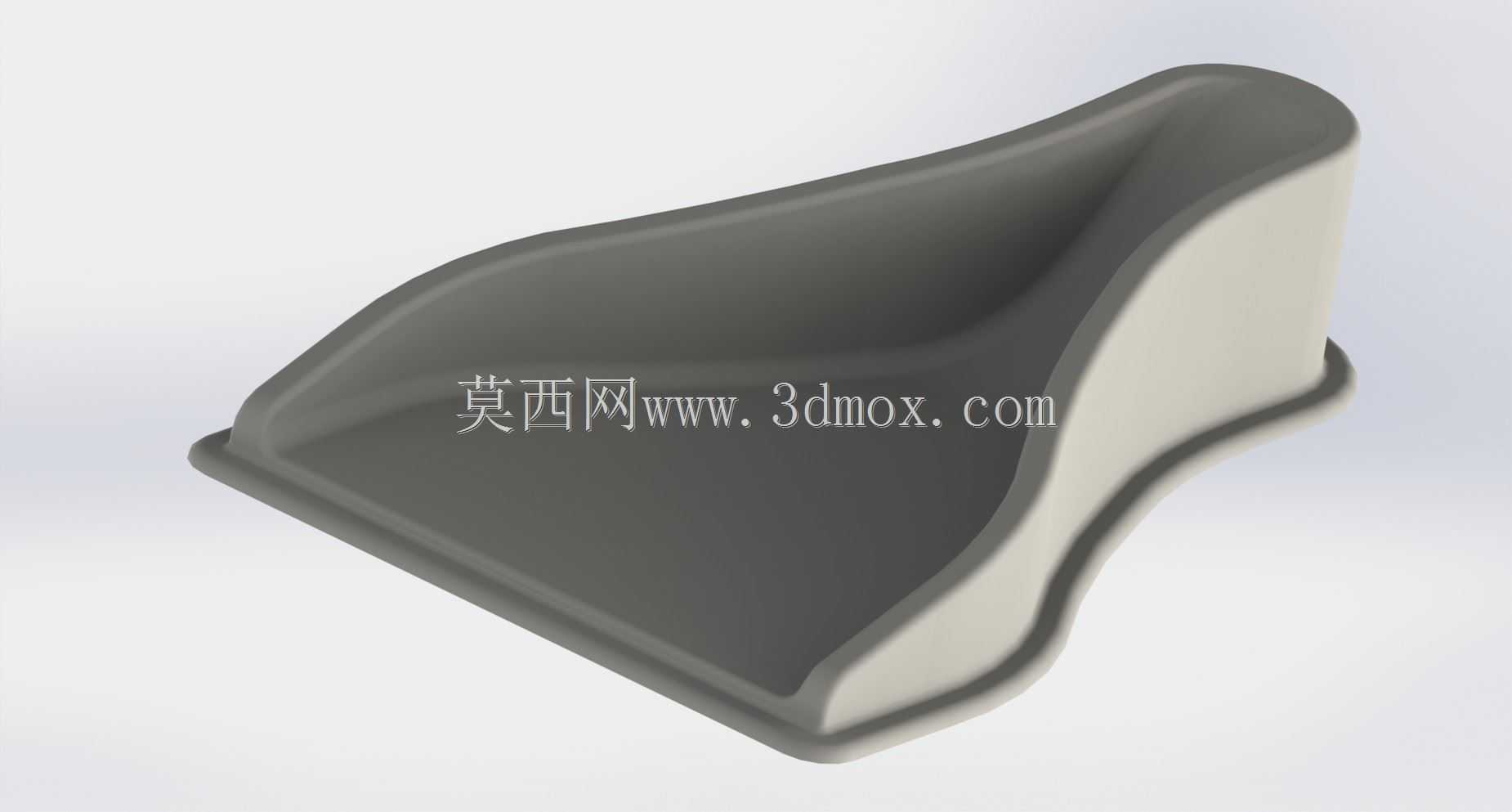

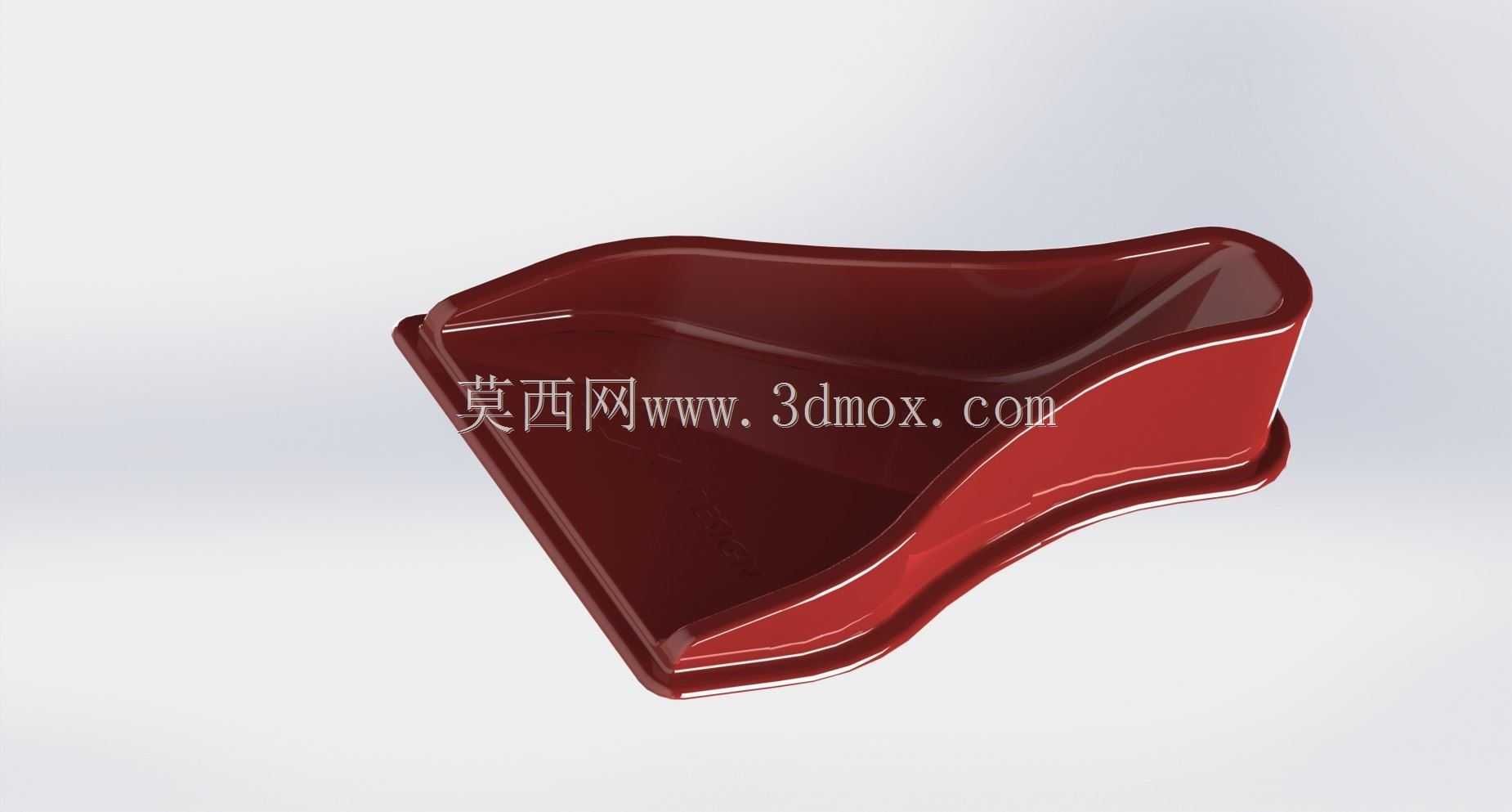

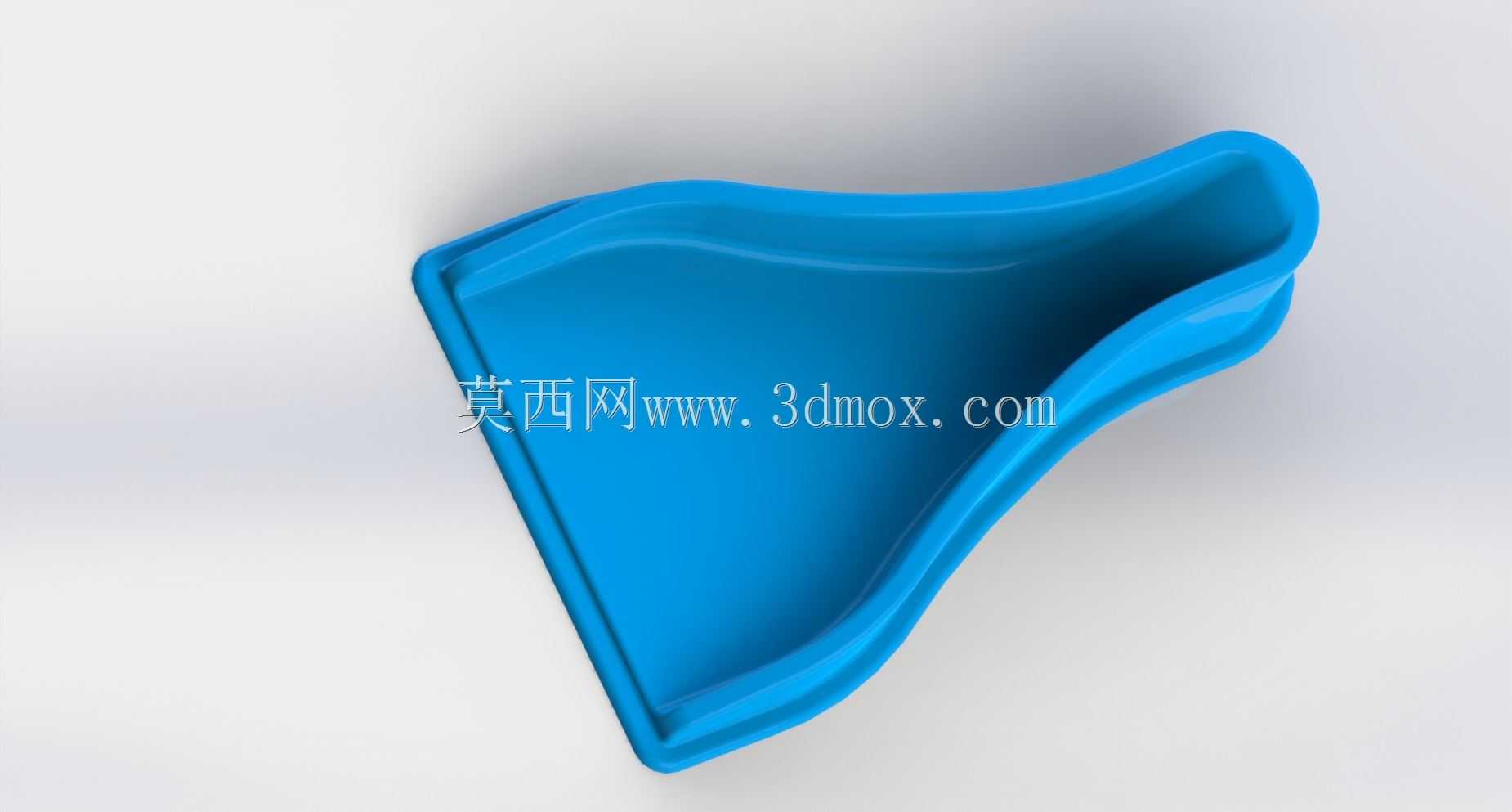

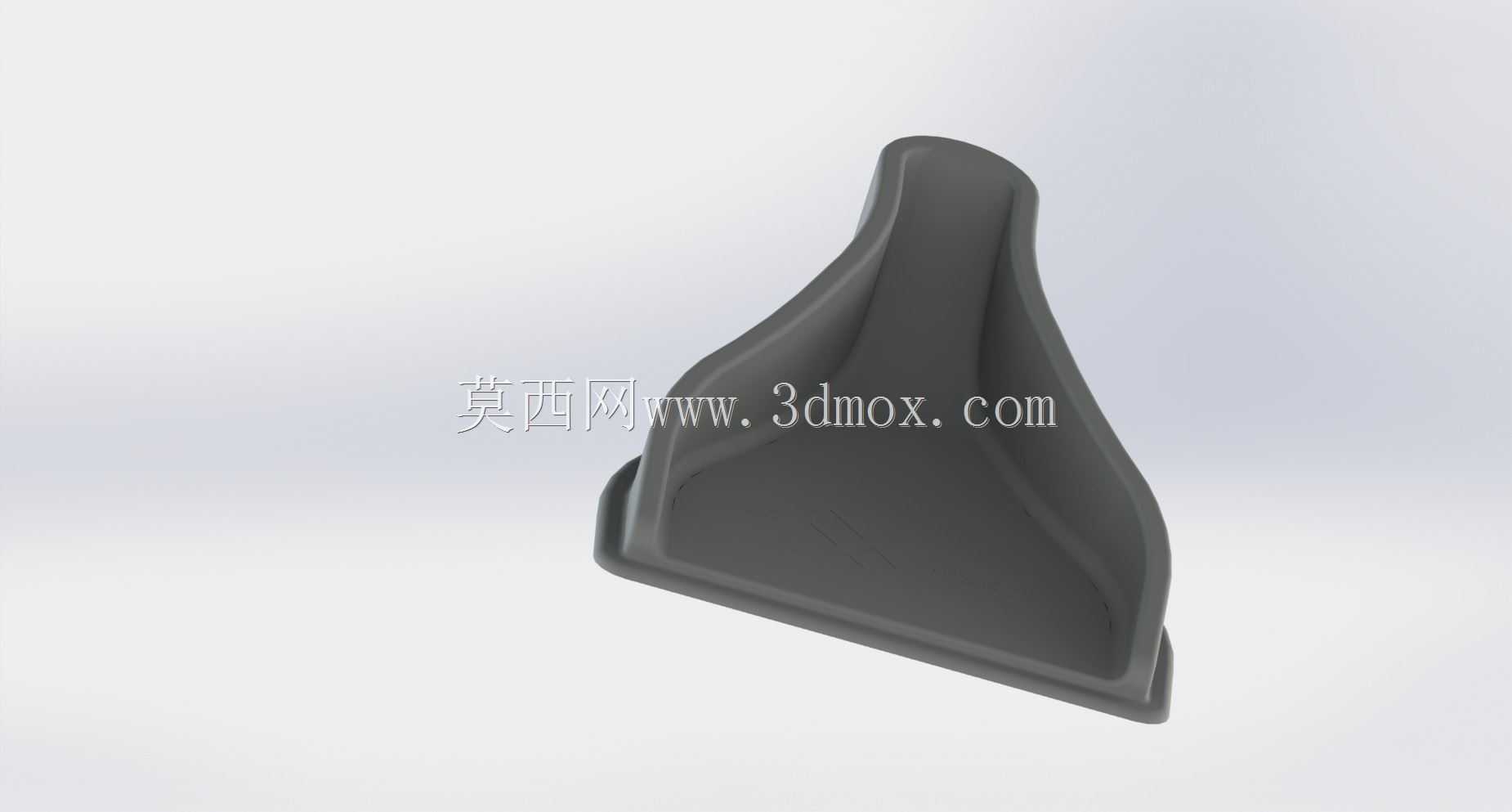

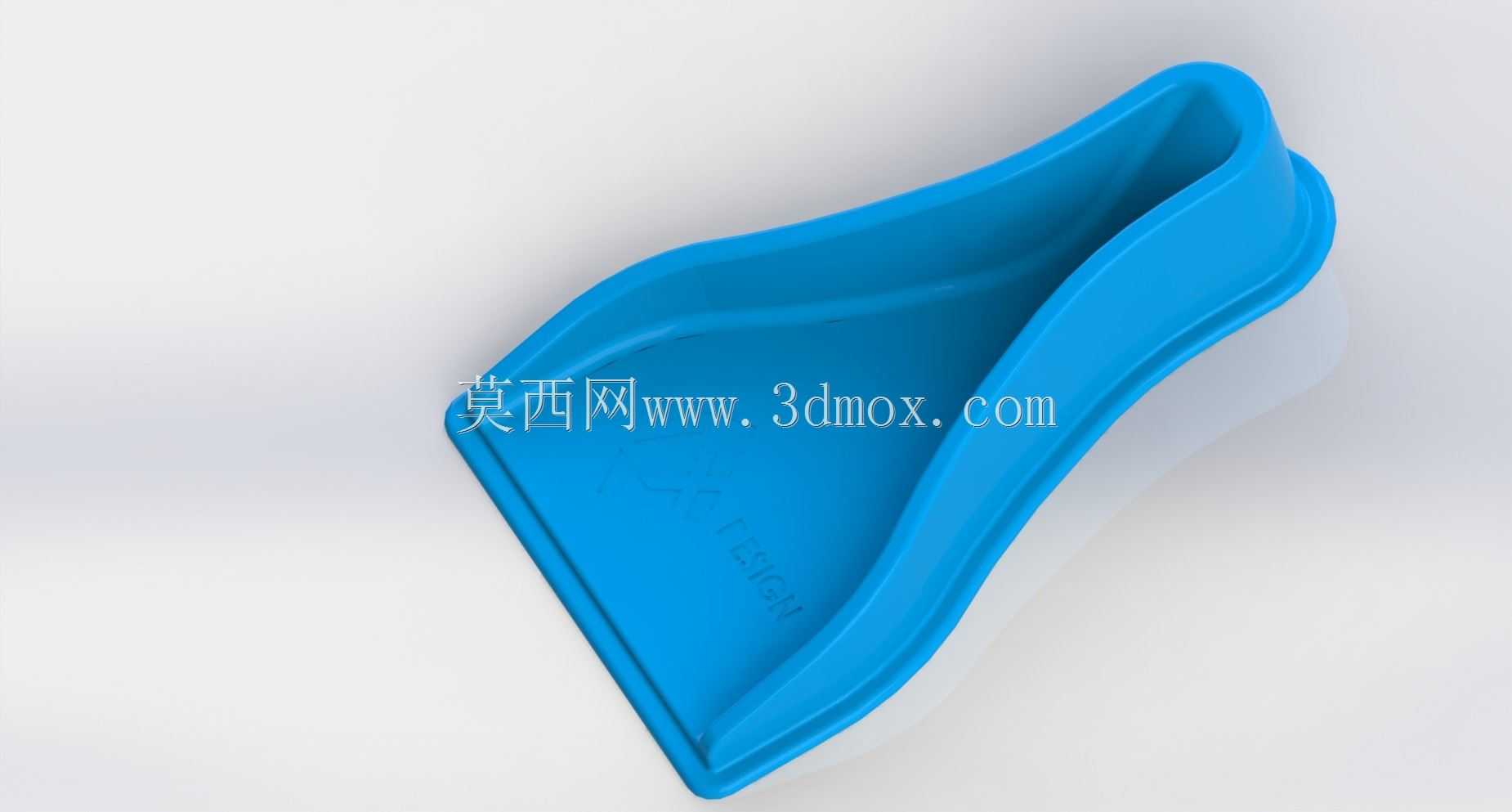

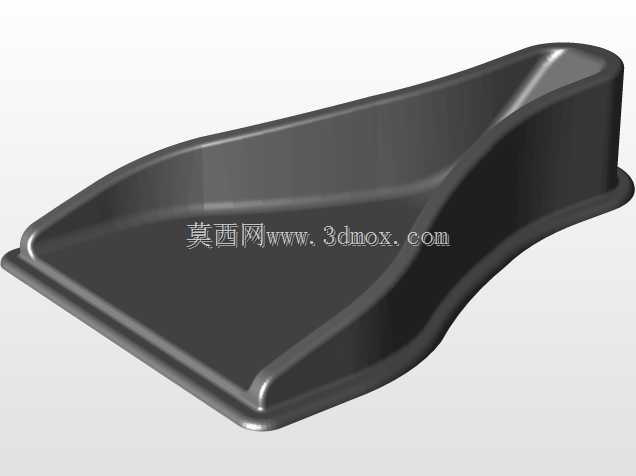

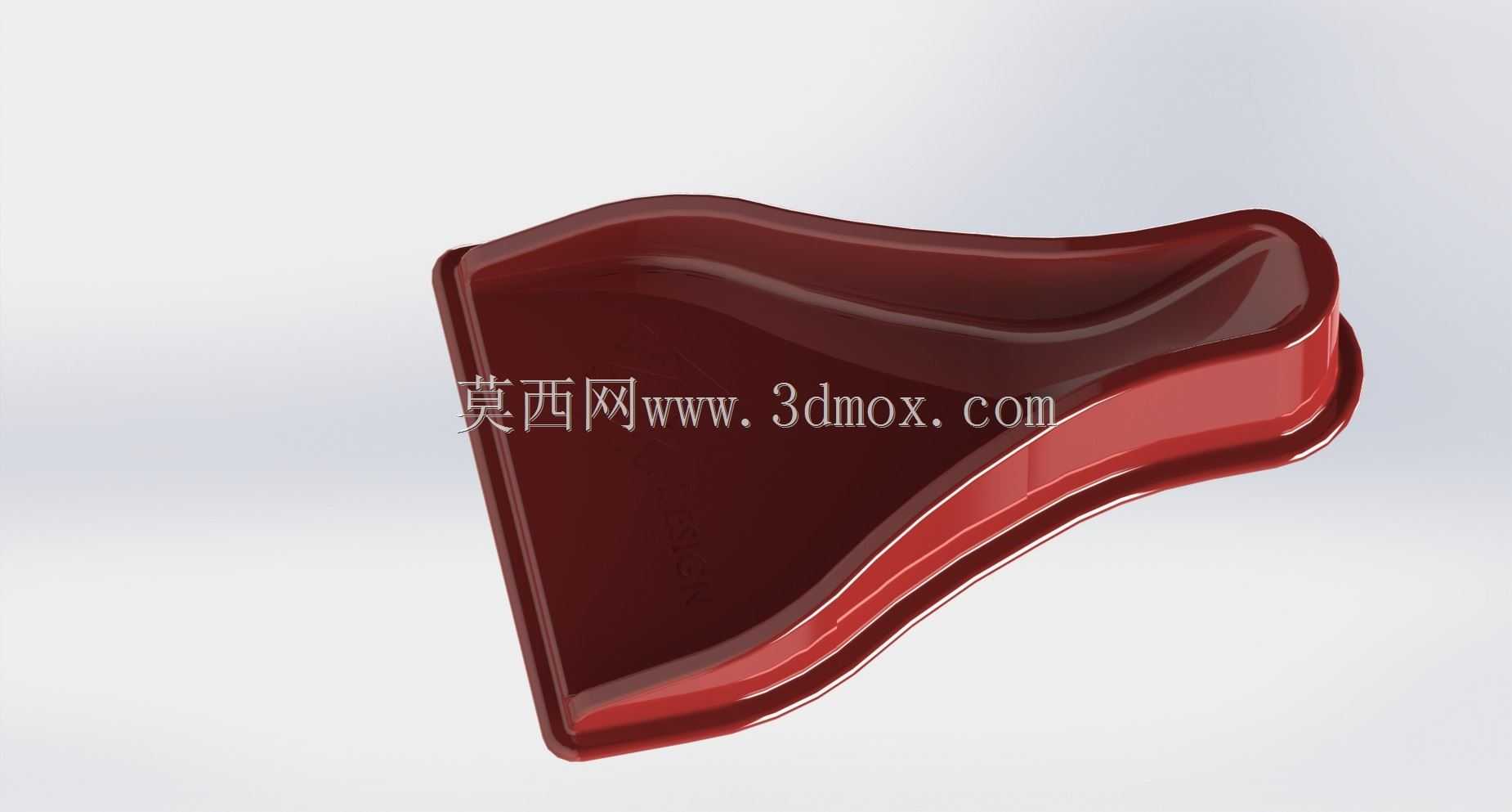

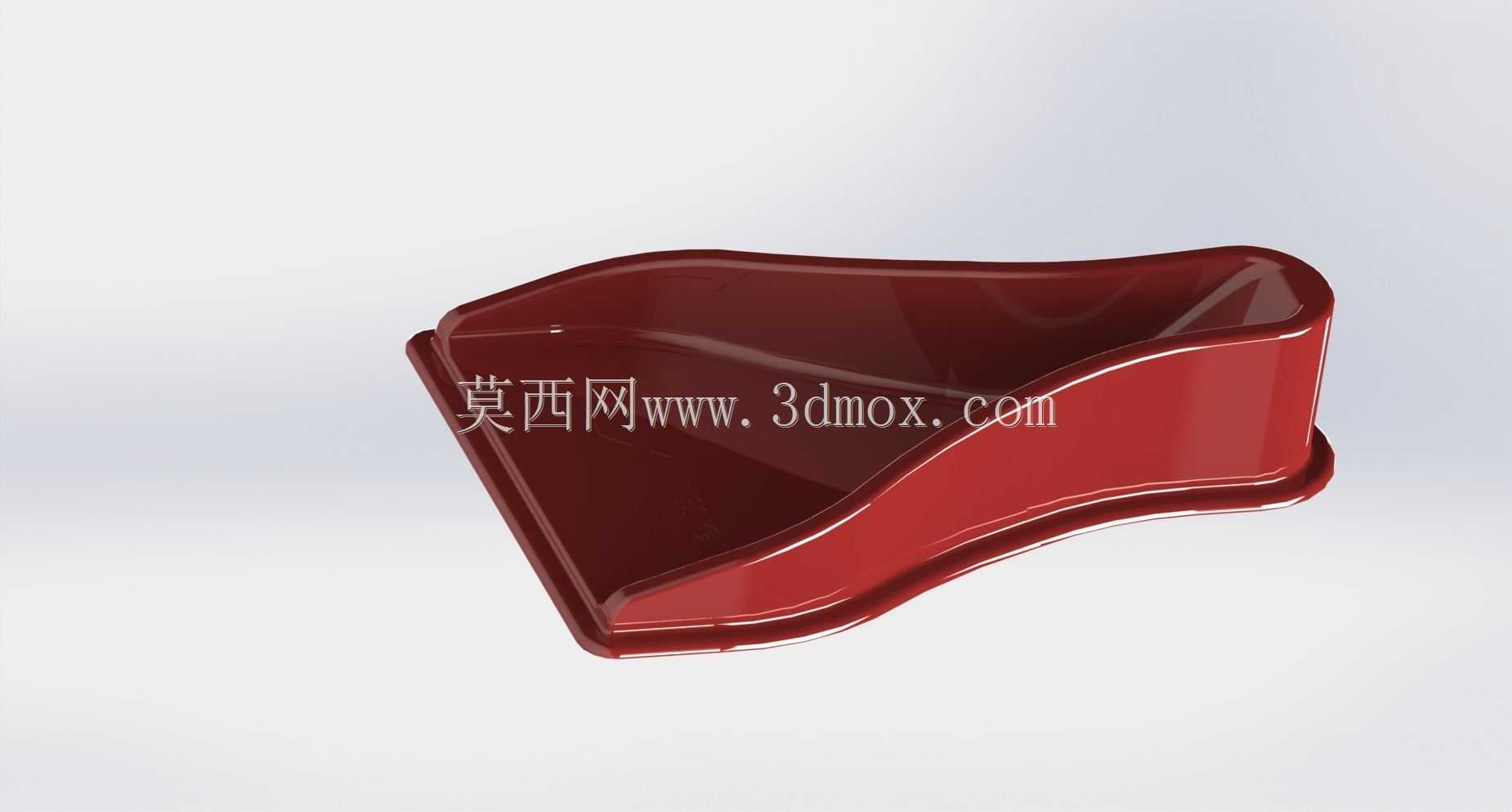

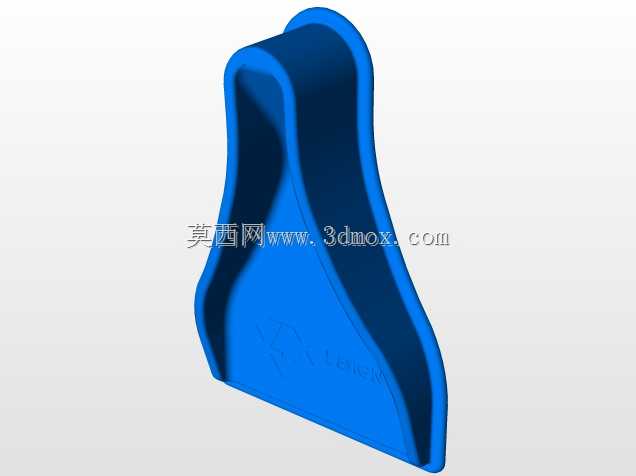

流线型空气动力学翼型空气箔结构件

这类翼型空气箔构件，常见于需要优化气流组织的工业设备配套场景，比如通风系统的气流导流段、小型流体试验装置的整流段、风冷散热单元的气流导向结构，部分小型移动载具的局部气动优化件也会采用同类结构逻辑。从实际使用需求来看，这类构件的核心作用是梳理流经其表面的气流走向，降低气流经过结构边界时产生的紊流与涡流损耗，减少气流脉动带来的振动与噪音，同时在特定工况下可利用翼型的气动特性提供稳定的气流导向，让下游区域的流场分布更均匀，避免局部流速突变带来的性能波动。在设计思路上，该构件没有采用常规直角折边的壳体结构，而是沿着气流流经的路径做了连续的流线型曲面过渡，曲面曲率沿着气流方向做渐变处理，入口段曲率平缓以减少气流撞击损失，中段曲面贴合翼型的气动型线保证气流贴附流动，出口段做微收边处理避免气流脱离壁面形成涡流。构件整体采用薄壳式结构，侧壁厚度均匀，边缘做了卷边强化处理，既可以降低整体重量，也能提升薄壁结构的抗形变能力，避免在气流持续冲击下出现结构振颤。从安装边界来看，构件底部带有一圈平整的安装法兰边，法兰边上预留了均匀分布的安装位，可通过紧固件直接固定在对应的设备基座或者风道接口上，安装时需要保证构件的翼型走向与气流主方向保持一致，偏差角度控制在合理范围内才能发挥最优的气动效果。构件的内腔做了顺滑的无棱角过渡，没有突兀的凸起或者凹陷，避免在内部形成气流滞止区，长期使用时也不容易积留灰尘或者冷凝水，降低日常维护的清理难度。在结构强度校核层面，这类薄壳翼型结构需要重点校核气流持续冲击下的侧壁形变量，尤其是曲面曲率变化较大的区域，通过合理的壁厚设计与边缘卷边结构，可在不额外增加加强筋的前提下满足常规工况下的刚度要求，避免结构过重带来的安装负载压力。实际选型适配时，需要结合安装位置的风道截面尺寸、设计流速、允许的压力损失值来匹配对应尺寸的构件，确保构件的入口截面与上游风道截面平滑对接，避免出现截面突变带来的额外流阻。
