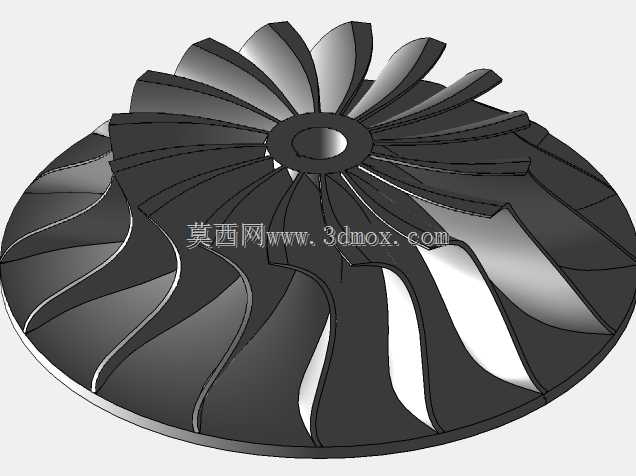

涡轮叶片定转子组合结构三维设计

在透平机械、流体输送与动力转换类设备中，涡轮定转子叶片是直接决定能量转换效率的核心部件，这套叶片结构可适配中小型涡轮增压器、微型燃气轮机、工业离心式风机以及部分流体能量回收装置的核心段装配需求。从实际工况适配来看，定子叶片承担来流导向、调整流体入射角度的作用，转子叶片则承接定向后的流体冲击，将流体的动能与压力能转换为旋转轴的机械能输出，二者的叶型匹配度直接影响整机的流场稳定性，若叶型曲面衔接存在偏差，很容易在流道内产生涡流、二次流损失，轻则拉低设备运行效率，重则引发叶片共振、结构疲劳失效。

设计过程中首先要明确安装边界的约束条件：转子轮毂端的中心定位孔需匹配对应规格的传动轴径，孔位公差需满足过盈配合或者键连接的装配要求，叶片轮盘的外径尺寸要适配设备壳体的内壁流道间隙，间隙过大会造成流体泄漏损失，间隙过小则可能在高速旋转时出现扫膛风险。叶身曲面的设计采用变截面扭曲构型，从叶根到叶顶的翼型安装角、弦长、厚度均沿径向做渐变处理，叶根位置做加厚过渡设计，匹配轮盘连接处的应力集中释放需求，避免高速旋转时叶根位置因离心力过载出现断裂；叶顶位置做薄化处理，减少叶顶间隙的泄漏流影响。定子叶片的安装角需匹配转子的额定转速区间，确保流体以最优冲角进入转子流道，减少入射损失。

建模阶段需要逐段控制叶身的型线平滑度，每一段截面的型线都要保证曲率连续，避免出现局部折角引发的流场突变，同时要校核叶片的固有频率，避开设备额定运行转速下的共振区间，叶片表面的粗糙度要求也需要在结构设计中预留加工余量，适配后续五轴铣削或者精密铸造的工艺要求。在实际选型适配时，可根据不同的工质特性调整叶型的扭曲角度，比如针对空气介质的高速工况可适当减小叶型厚度，针对带微小颗粒的流体工况则需要在叶身迎风面做耐磨加厚处理，延长部件的实际使用寿命。
