奥迪车载剪式机械式千斤顶三维结构

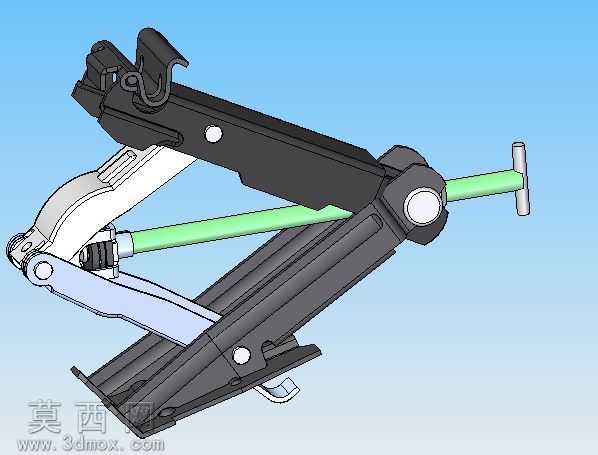

本模型为奥迪车型配套的车载剪式机械式千斤顶，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循车载千斤顶的实际尺寸比例与装配逻辑，完整还原了产品的每一处结构细节。模型整体采用剪式连杆铰接结构作为核心承重框架，建模时对每处铰接销轴的配合间隙、连杆臂的折弯加强结构、底座的防滑支撑齿形都做了精细化处理，确保各活动部件的运动逻辑与实物完全一致，可直观演示千斤顶的升降作业过程。材质渲染方面，针对不同部件的实际材质做了区分设置：主体承重连杆臂采用哑光黑色金属材质，模拟实物表面的喷塑防锈处理效果，还原金属表面细微的颗粒质感与哑光反光特性；传动丝杆部分采用亮面镀铬金属材质，表现出光滑金属表面的高反光特性与金属冷质感；顶部支撑托臂采用银灰色金属材质，还原铸钢件的磨砂金属质感；摇把部分的握持杆采用浅绿色工程塑料材质，模拟硬质塑料的半哑光质感，不同材质的区分让模型结构层次清晰，各部件功能一目了然。结构设计上，该千斤顶采用丝杆传动驱动剪臂张合实现升降，建模时还原了丝杆的梯形螺纹结构、端部的摇把连接卡位、顶部支撑臂的防滑卡槽、底座的支撑脚翻边结构，同时还原了千斤顶收纳状态的锁止挂钩结构，完整呈现产品收纳、展开、承重的全状态结构特征。设计思路围绕车载应急使用场景展开，整体结构紧凑，折叠后体积小巧便于放置在车辆后备箱储物槽内，铰接点的位置排布经过力学优化，在有限的伸展行程内可实现足够的顶升高度，同时保证承重状态下的结构稳定性，各受力臂的截面厚度、加强筋位置都参考实物做了等比例还原，可直观展现剪式千斤顶的力传导路径与机械原理，适合用于汽车维修工具结构教学、车载配件展示、机械原理演示等场景。
