便携式手动液压起重千斤顶三维结构

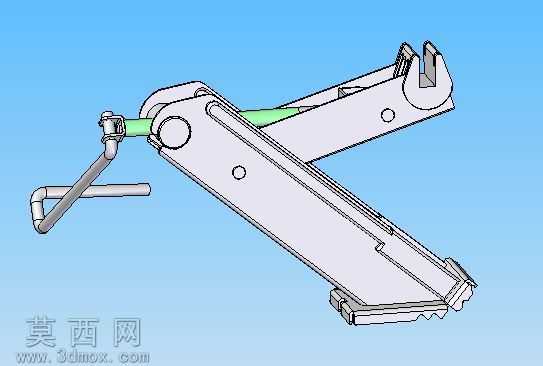

本作品为便携式手动液压千斤顶的三维建模成果，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，完整还原了手动液压千斤顶的全部核心结构。建模阶段首先对千斤顶的整体功能模块进行拆解，将整体结构划分为手动摇臂驱动组件、液压动力传输组件、顶升承载臂组件、主体支撑机架、底部支撑底座五大功能模块，逐一完成单个零件的特征建模，通过拉伸、切除、旋转、扫描等基础建模特征构建零件的基础轮廓，再对圆角、倒角、铰接孔、密封槽等细节特征进行精细化处理，确保每个零件的尺寸公差符合机械加工的常规要求，零件之间的装配间隙预留合理，避免出现装配干涉的问题。材质与渲染环节，针对不同零件的实际材质属性进行参数调配：主体支撑机架与顶升臂采用高强度合金钢材质，渲染时调整金属粗糙度参数，还原钢材表面哑光喷砂的质感，同时添加细微的表面纹理提升真实感；液压活塞杆部分采用镀铬处理的金属材质，调高材质反光度与光滑度参数，模拟镀铬层光亮耐磨的视觉效果；手动摇臂的握持部分采用防滑橡胶材质，调整材质漫反射颜色为深灰色，添加细微的颗粒纹理还原橡胶的触感特征；铰接销轴、锁止卡扣等小型金属零件统一做镀锌防锈的材质表现，与主体钢材的质感形成区分。结构设计上，这款千斤顶采用折叠式便携结构，非工作状态下摇臂可折叠收纳贴合主体机架，大幅缩小整体占用空间，便于随车携带存放；液压动力单元内置在主体机架的空腔内，既能够保护液压管路与缸体不受外力磕碰损坏，又能让整体结构更加紧凑规整；顶升臂前端设计有可调节的支撑卡口，能够适配不同规格的支撑点位，避免顶升过程中出现打滑偏移的问题；底部支撑底座做了加宽防滑处理，增大与地面的接触面积，提升顶升作业时的整体稳定性，底座边缘的锯齿结构能够在粗糙地面上形成额外的抓附力，防止作业过程中底座移位。设计思路围绕便携性与实用性展开，在保证额定顶升承载力满足使用需求的前提下，尽可能优化结构布局缩减整体体积与重量，所有铰接位置都设计有可拆卸的销轴结构，便于后期的维护保养与易损零件更换，液压注油口设置在机架侧面便于操作的位置，方便日常使用时补充液压油，整体结构没有冗余的设计元素，每个结构特征都服务于实际使用功能，建模完成后通过软件的干涉检查功能验证了所有活动部件的运动行程，确保摇臂按压、顶升臂伸缩的动作流畅无卡滞，完整还原了手动液压千斤顶的工作原理与结构特性。
