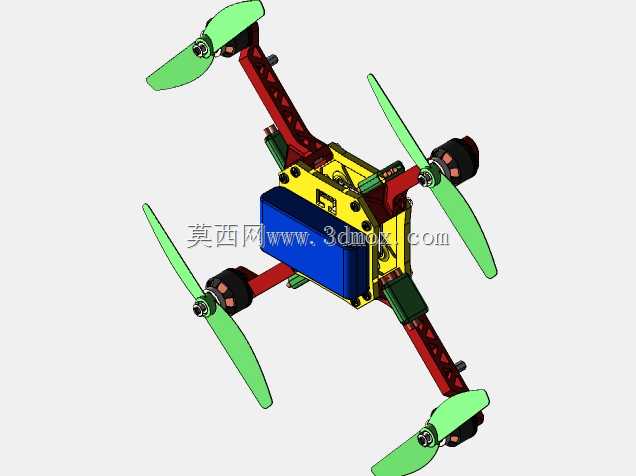

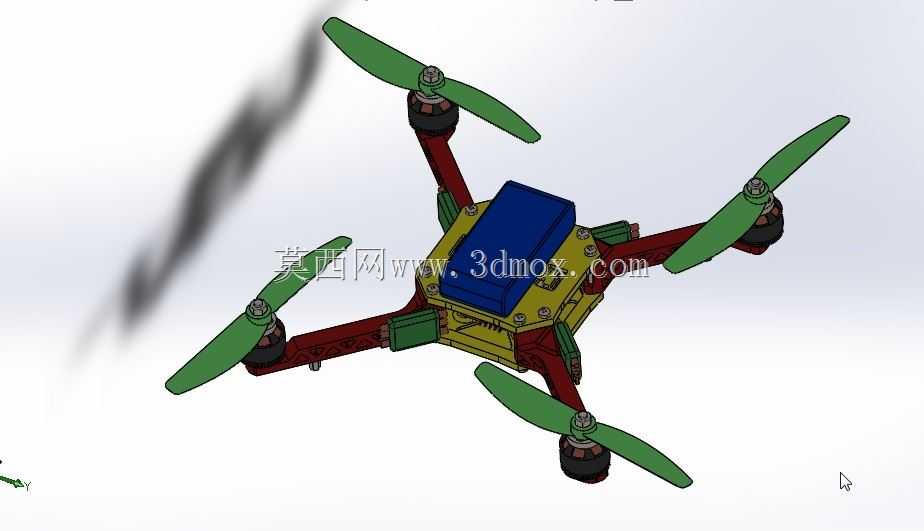

小型四旋翼多用途飞行载具结构设计

这款四旋翼飞行载具的结构设计，首先围绕低空近距作业场景的实际需求展开，可适配航拍测绘、小型物资投送、环境巡检等多类民用作业场景，机架部分采用镂空臂杆设计，在保证结构刚度的前提下尽可能降低自重，臂杆与中心航电舱采用快拆式连接结构，方便日常维护与部件更换，单臂长度控制在合理范围内，整机展开后的外接圆直径适配常规便携收纳包尺寸，可满足单人外场携带作业的需求。中心舱体采用分层布局设计，上层预留飞控模块、GPS模块的安装位，中层设置电池固定卡槽，可适配常规规格的锂聚合物电池，卡槽周边设计有走线槽，可规整布置电调与电机的连接线路，避免飞行过程中线路晃动干扰传感器工作，下层预留任务载荷安装接口，可根据作业需求挂载小型摄像头、气体检测模块或者轻量物资挂载架。动力组件部分，每个机臂末端设置电机安装座，安装座预留对应规格的电机固定孔位，可适配同级别无刷电机，旋翼采用快拆式桨夹设计，外场作业时无需额外工具即可完成旋翼的更换与紧固，机臂与中心舱的连接位置设计有加强筋结构，可抵消飞行过程中电机转动带来的振动，避免振动传递至中心舱影响飞控传感器的采集精度。设计过程中优先考虑了安装边界的适配性，中心舱内部的安装孔位按照通用航电模块的标准尺寸设计，无需额外加工即可适配市面上多数同规格的飞控、电调与电池组件，机臂的倾角经过反复校核，可保证旋翼转动时的下洗气流不会相互干扰，提升飞行过程中的姿态稳定性。整机的重心设计落在中心舱几何中心位置，电池安装位设置在重心点正下方，可通过调整电池前后位置微调整机重心，避免飞行过程中出现偏航力矩，机臂末端设计有LED灯安装位，可加装航行指示灯满足夜航作业的识别需求，起落部分采用轻量化支脚结构，支脚高度预留足够的任务载荷安装空间，降落时可缓冲地面冲击，同时避免旋翼触地造成损坏。
