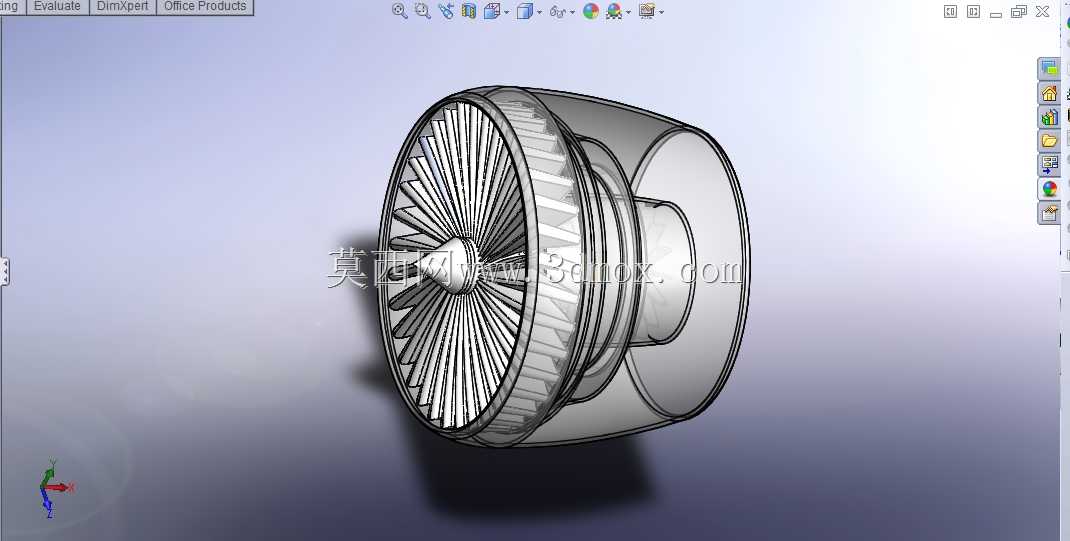

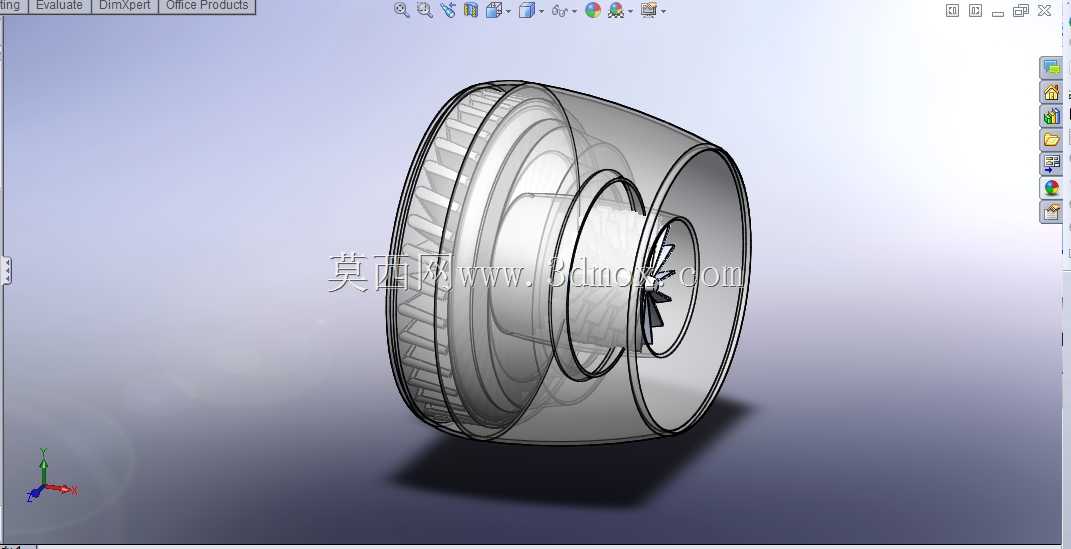

喷气发动机内部叶轮结构三维设计

本次呈现的是喷气发动机核心叶轮组件的结构设计内容，这类部件是航空推进系统的核心做功单元，广泛应用于民用客机、军用战机、小型通航飞行器以及部分工业燃气轮机的动力段，承担着压缩进气、传递扭矩、将燃气内能转化为旋转机械能的关键作用，其设计精度直接决定整套动力系统的推重比、燃油效率与运行稳定性。从实际工程应用场景来看，这类叶轮结构需要在高温、高转速、强交变载荷的工况下持续工作，设计过程中首先要匹配整机的空气流量参数，确定叶片的弦长、安装角、叶型扭转规律，每一片叶片的曲面曲率都需要经过气动仿真反复校核，避免气流在叶道内产生分离损失，同时还要兼顾结构强度，在叶片根部做圆角过渡处理，降低应力集中系数，防止高转速下出现疲劳断裂。设计时首先要明确安装边界：叶轮与主轴的配合采用过盈配合加键槽定位的方式，轮毂直径需要匹配对应型号主轴的轴径尺寸，叶轮整体的径向尺寸要严格控制在发动机机匣的内径范围内，预留0.8-1.2mm的叶尖间隙，既避免运行过程中叶尖与机匣发生刮蹭，又要尽可能减小间隙带来的漏气损失，提升压气效率。叶片采用等强度设计思路，从叶根到叶尖的截面厚度逐渐递减，在保证结构强度满足120%额定转速下离心力载荷要求的前提下，尽可能降低叶轮整体重量，减小主轴的转动惯量，提升动力响应速度。从结构细节来看，叶轮的轮毂部分做了轻量化的空腔设计，在不影响整体刚性的前提下去除非受力区域的冗余材料，同时轮毂端面设计有均匀分布的螺栓孔，用于与后端的涡轮盘或者传动轴进行刚性连接，保证扭矩传递的可靠性。叶片的前缘做了小圆角钝化处理，降低进气过程中的气流阻力，尾缘则根据气动要求做了薄化处理，优化气流出口的流场均匀性。这类结构在建模过程中需要严格保证每一片叶片的型面精度，相邻叶片之间的流道截面变化要平滑过渡，避免出现局部的截面突变导致气动损失增大，同时所有的过渡圆角、安装基准面都要符合机械加工的工艺要求，确保后续五轴铣削加工时能够顺利成型，不需要额外的工艺补正。在实际选型匹配过程中，这类叶轮需要根据发动机的额定推力、设计转速、进气流量参数来调整叶片数量与叶型参数，小推力的小型涡喷发动机通常采用10-12片叶片的设计，大推力的大涵道比发动机压气机叶轮则会采用更多的叶片数量，同时搭配静子叶片实现多级增压。
