离心式压缩喷气推进装置结构设计

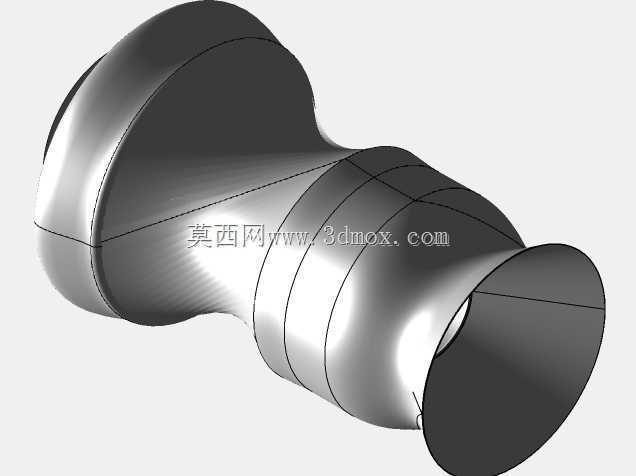

　　这套三维结构围绕小型离心式压缩喷气推进装置展开，主体呈现出从进气端、压缩段、燃烧过渡段到喷口扩张段的连续回转流道形态。模型没有停留在外观曲面层面，而是把动力装置最核心的气动通道关系表达出来：前端较大的回转壳体对应离心压缩与进气导向区域，中段收束并带有分段环带，用于衔接燃烧室与涡轮段，后端逐渐扩张形成喷口，使高温燃气在排出过程中完成速度与压力的转换。

　　从实际用途看，这类结构常用于小型航空推进原理验证、教学演示、靶机或试验平台的动力方案讨论，也可作为涡轮机械课程中理解压气机、燃烧室与尾喷管协同关系的参考对象。离心压气机相比轴流方案，在小流量、短尺寸条件下更容易获得较高单级压比，结构也更紧凑，因此在微型喷气装置、小型辅助动力单元以及模型级推进系统中具有明确应用场景。

　　外形上，装置整体沿轴向布置，最大外轮廓集中在前端压缩壳体处，向后经过平滑收腰后再过渡到锥形喷口。该尺寸分布并非单纯造型需要，而是与内部气流路径相关：进口段需要足够的捕获面积，离心叶轮出口气流沿径向扩压后再转入轴向，外部壳体因此形成较宽的前段；中段直径减小，有利于缩短燃烧与涡轮衔接距离；尾段喷口按扩张趋势布置，为排气提供稳定的流向边界。安装边界设计时，前端面需要预留进气通道与支承连接空间，不能被机架或附件遮挡；后喷口则应保持轴向排气距离，避免高温高速气流直接冲刷安装架、线缆或相邻设备。

　　建模思路上，回转母线的连续性是重点。壳体外表面由多段光滑曲线旋转生成，段与段之间保持曲率过渡，减少突兀折角，这既符合钣金或铸造壳体的成型习惯，也能反映内部流道尽量降低局部损失的要求。中段可见的环形分割线可理解为组件装配分界，用于区分压气机机匣、燃烧室外壳、涡轮段和尾喷管等模块。实际工程中，这些位置往往涉及法兰、卡箍或螺栓连接，模型虽以整体外观展示为主，但分段位置已经为后续细化安装结构留下依据。

　　功能特性方面，离心压缩喷气装置的工作链路较清晰：空气由前端进入，经叶轮加速并在扩压通道中提升压力，随后进入燃烧室与燃料混合燃烧，高温燃气驱动涡轮并带动压气机旋转，最后经尾喷管加速排出产生推力。三维壳体在其中承担气流约束、部件支承和热态防护三重作用。前端壳体需要兼顾叶轮间隙与扩压通道形状，中段外壳要考虑燃烧室外套、油路和点火附件的布置，尾段则需关注热膨胀与喷口对中。

　　在结构设计评审中，不能只把它看作一个光滑筒体。前端大直径区域的壁厚、加强环和支承耳座决定整机振动特性；中段收腰位置若设置连接法兰，应保证同轴度，否则压气机转子与涡轮转子的对中会受到影响；喷口末端的扩张角不宜盲目增大，过大的扩张角容易引起气流分离，过小则不能充分利用排气压力。安装时还需考虑整机重心靠近压缩段与燃烧段之间，支承点宜布置在刚性较强的环形壳体附近，而不是薄壁喷口末端。

　　对于三维建模从业者，该模型的价值在于理解复杂回转曲面如何服务于气动功能。绘制时可先建立轴向基准与各特征截面，再按气流通道确定母线控制点；前段轮廓应体现离心压气机机匣的包容关系，中段环带用于表达模块化装配，后段锥面需与喷口出口直径协调。若进一步深化，可在壳体上补充测温测压孔、燃油喷嘴安装座、起动机接口、点火器位置和维护口盖，使外观模型转化为更接近工程装配的推进装置数字样机。
