印度GSLVMK3运载火箭结构设计模型

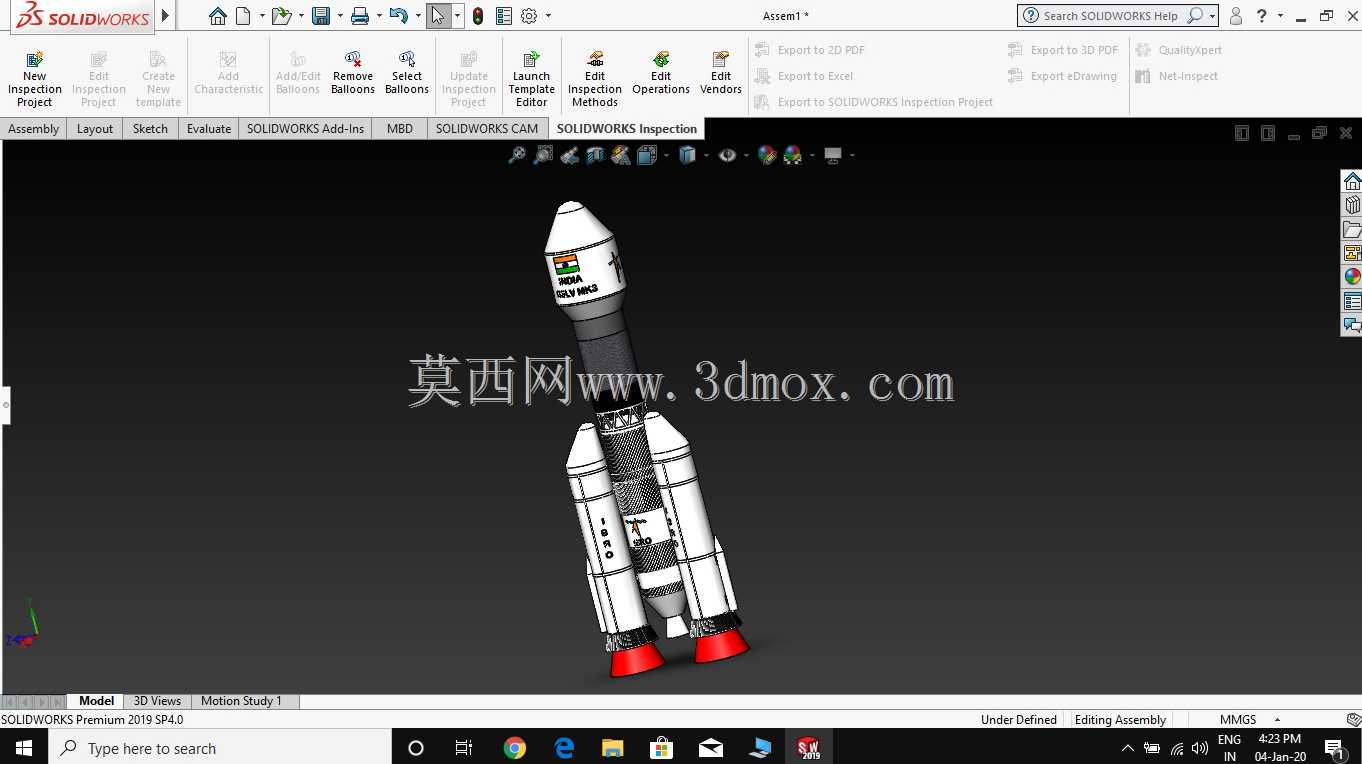

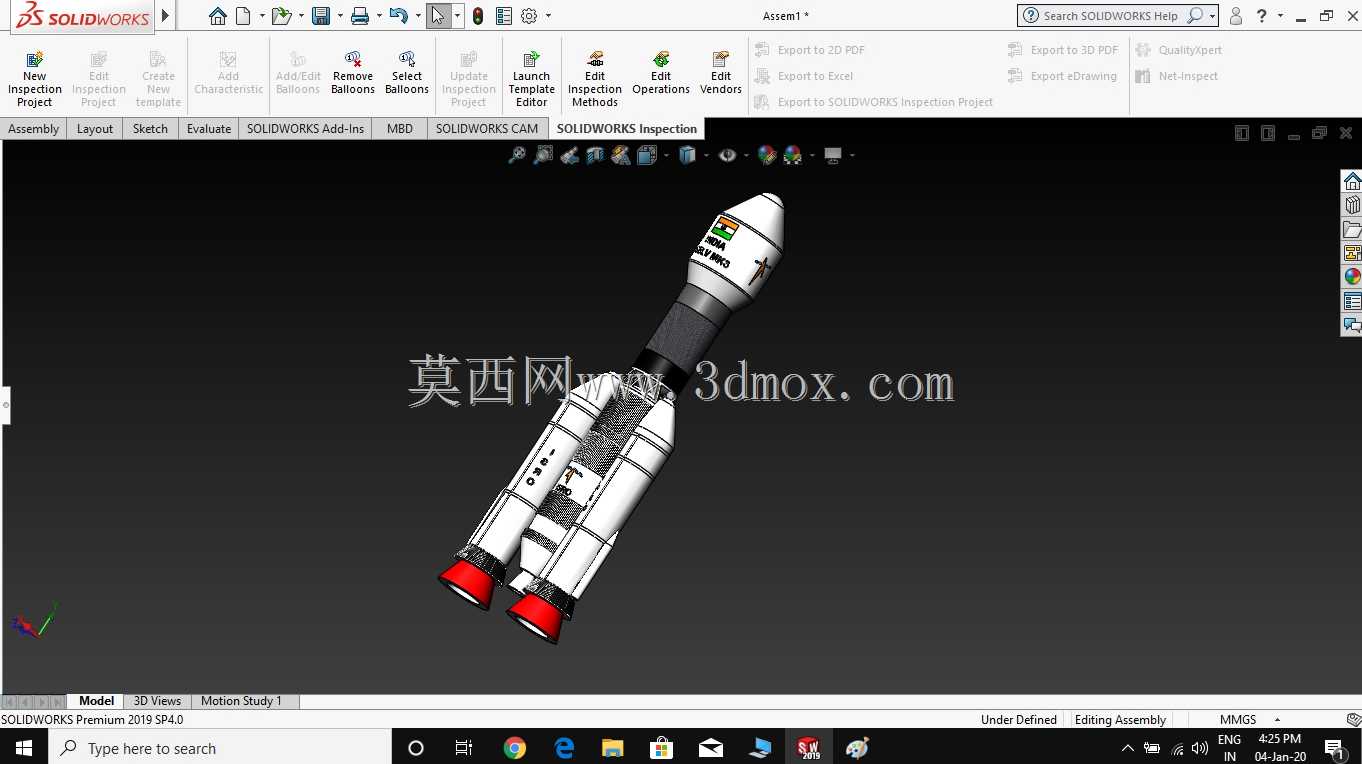

该模型还原的是承担深空探测发射任务的重型运载火箭结构，在航天发射场景中，这类运载工具主要负责将深空探测器、轨道载荷送入预定转移轨道，是跨天体探测任务的核心投送载体。从结构设计逻辑来看，模型完整呈现了芯级与捆绑助推器的组合构型，芯级采用大长径比筒段结构，外部敷设的防热层、管路走线、级间段连接结构都做了等比例还原，捆绑助推器通过前捆绑点、后承力支座与芯级连接，传力路径完全匹配真实箭体的载荷传递逻辑，能够直观展示起飞阶段助推器推力向芯级传递的结构路径。在功能特性层面，模型还原了低温上面级的外形特征，对应实际箭体采用的低温推进剂贮箱结构，这类贮箱需要兼顾低温介质密封、承压能力与结构轻量化要求，模型上的贮箱壁板网格加强筋、管路接口、阀门安装位都做了细节刻画，能够清晰看到上面级与载荷舱的连接分离机构布局。箭体尾部的发动机喷管采用摆动喷管结构设计，模型还原了喷管的扩张段、伺服机构安装座，对应实际飞行中推力矢量控制的执行结构，能够直观展示姿态控制的硬件布局。从安装边界与尺寸逻辑来看，模型严格按照真实火箭的尺寸比例缩放，芯级直径、助推器直径、各舱段长度比例完全匹配实际构型，级间段的连接法兰、爆炸螺栓安装位都有对应呈现，载荷舱的整流罩采用分体式结构，能够展示内部载荷的安装空间边界，整流罩上的观察窗、逃逸系统接口也做了细节还原。在航天工程设计场景中，这类等比例结构模型可用于箭体总装流程演示、发射场勤务系统接口匹配验证，也能作为结构设计教学的直观教具，帮助设计人员理解大长径比筒段结构的载荷分布、捆绑连接的应力集中区域、低温贮箱的结构补强逻辑。模型中呈现的箭体外部电缆走线、防热瓦铺设分区、姿控喷管布局，都对应真实火箭的系统设计细节，能够让结构设计从业者清晰梳理运载火箭从助推段到入轨段的各系统布局逻辑，理解多体连接结构在大推力工况下的设计要点，以及低温推进系统在箭体布局中的空间占用与接口匹配要求。
