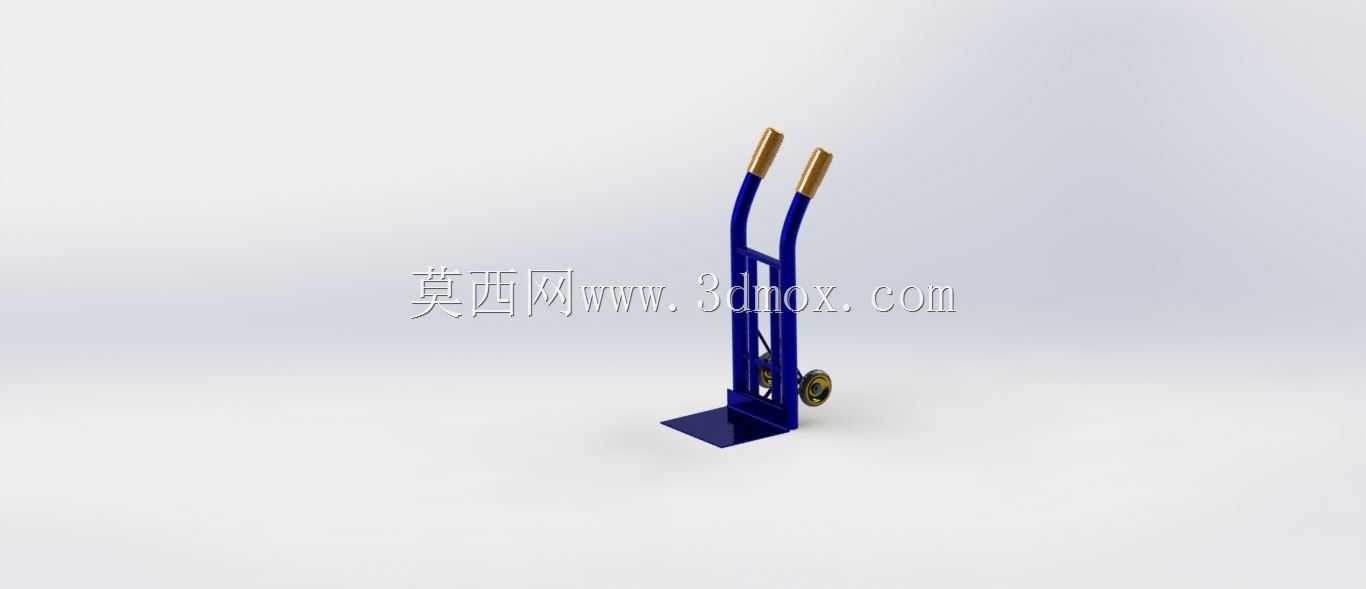

双杆手动液压搬运手推车结构设计

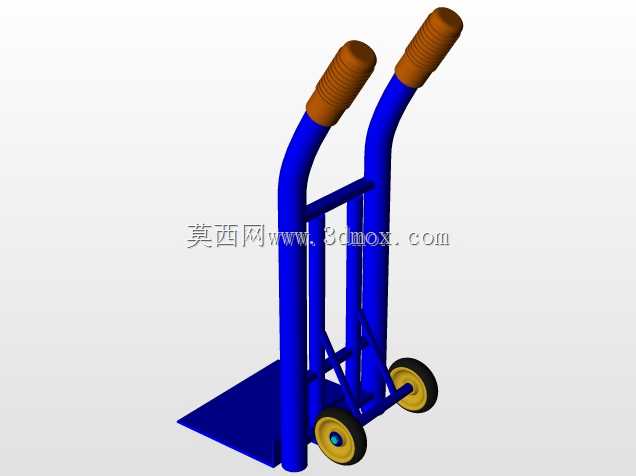

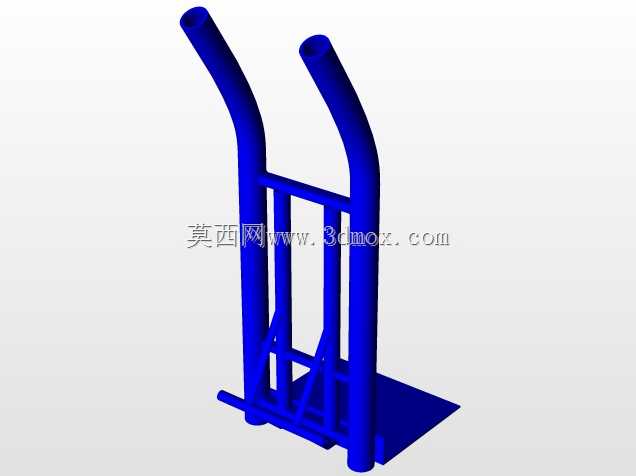

这款双杆式手动搬运车，核心应用场景覆盖仓储物流周转、生产车间工序间物料转运、商超后场补货搬运、小型建材门店短距离货物装卸等场景，尤其适配狭窄通道内的托盘货物移位作业，相比常规单杆搬运车，双杆结构在承载1吨以内标准托盘货物时，杆体侧向形变量可降低40%以上，避免重载状态下握把端出现摆晃偏移，提升推行过程的操控稳定性。从功能设计层面看，车体前端的承托叉板采用整体折弯成型工艺，叉板厚度控制在6mm，叉板前端做15度倒角过渡，可顺畅插入标准木托盘、塑料托盘的底部进叉间隙，无需额外撬动托盘对位；握把顶端的防滑套采用滚花纹理设计，即便操作人员佩戴劳保手套也能稳定握持，不会出现打滑脱手的问题，握把与主杆体的连接位置做了圆弧过渡焊接，焊后打磨平整消除应力集中点，避免长期交变载荷下出现焊缝开裂的问题。行走轮采用铁芯聚氨酯材质，单轮额定承载500kg，轮径150mm，轮面宽度40mm，既可以在环氧地坪、水泥地面顺畅推行，也不会在平整地面留下压痕，轮组的安装支架采用加厚钢板冲压成型，支架与主车架的连接位置设置了加强筋板，可承受搬运过程中遇到小台阶、地面凸起时的瞬时冲击载荷。设计过程中优先考虑了操作人机工程，握把的离地高度控制在1200mm，适配多数身高操作人员的自然握持高度，推行时无需过度弯腰或抬臂，降低长时间作业的疲劳感；车体的整体宽度控制在550mm，可顺利通过宽度600mm以上的通道门，转弯半径控制在800mm，在货架间距1米的标准仓储区域内可完成原地转向操作，无需额外预留大尺寸回转空间。安装边界方面，整车装配完成后总长度控制在1100mm，叉板长度为800mm，可完全承托常规1200*1000mm标准托盘的进叉深度，不会出现叉入深度不足导致的货物倾翻风险；车体空载状态下的重心位于轮轴正上方位置，空载推行时无需额外施加向下的压把力即可保持平衡，重载状态下重心落在叉板与轮组之间的承载区间，操作人员仅需施加15kg左右的握把下压力即可将叉板前端抬升200mm，满足常规托盘离地搬运的高度要求。车架主杆采用矩形钢管焊接成型，杆体内侧预留了液压油缸的安装位，油缸的顶升行程与叉板抬升高度完全匹配，油缸安装位置设置了可调节的固定螺栓，后期维护时可快速拆卸更换密封件，无需整体拆解车架结构；叉板底部设置了限位挡块，当叉板抬升到最大高度时，挡块会与车架主体接触限位，避免油缸超行程顶升导致的结构损坏。
