多旋翼无人机用碳纤维螺旋桨结构设计

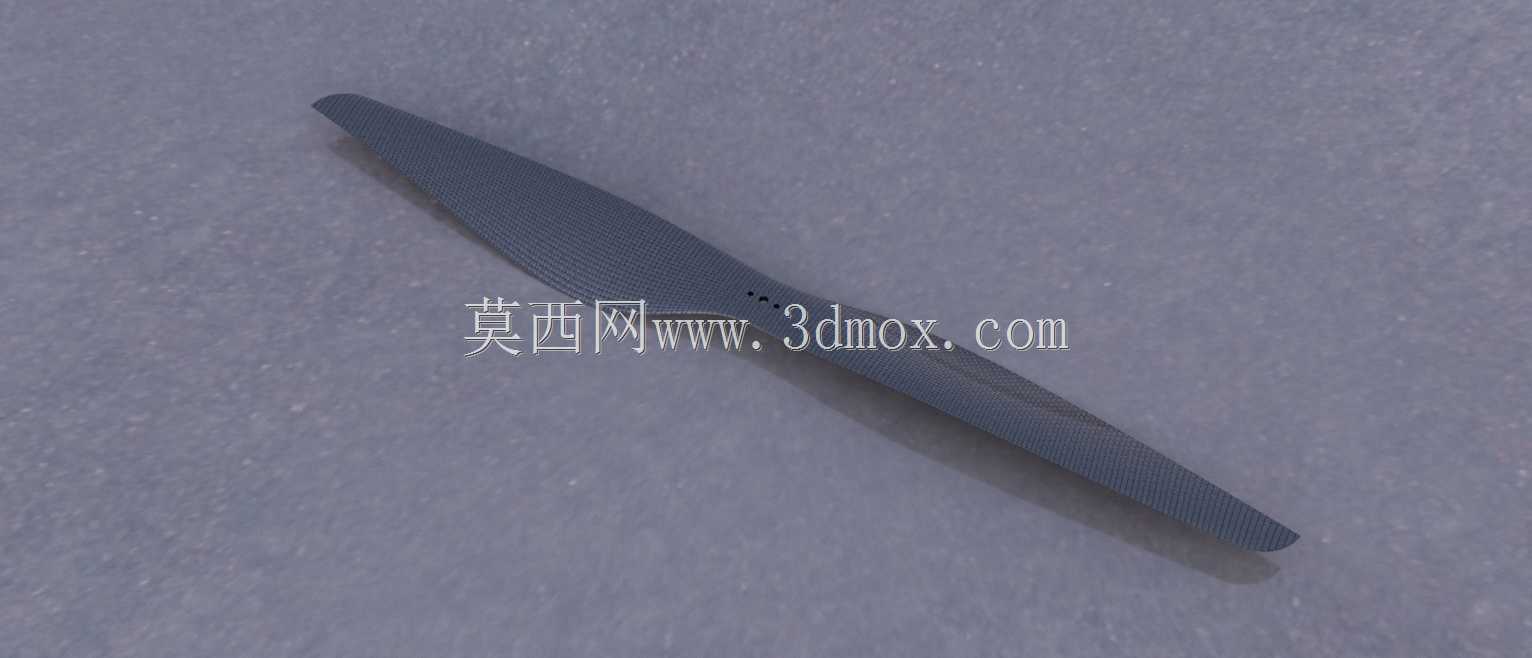

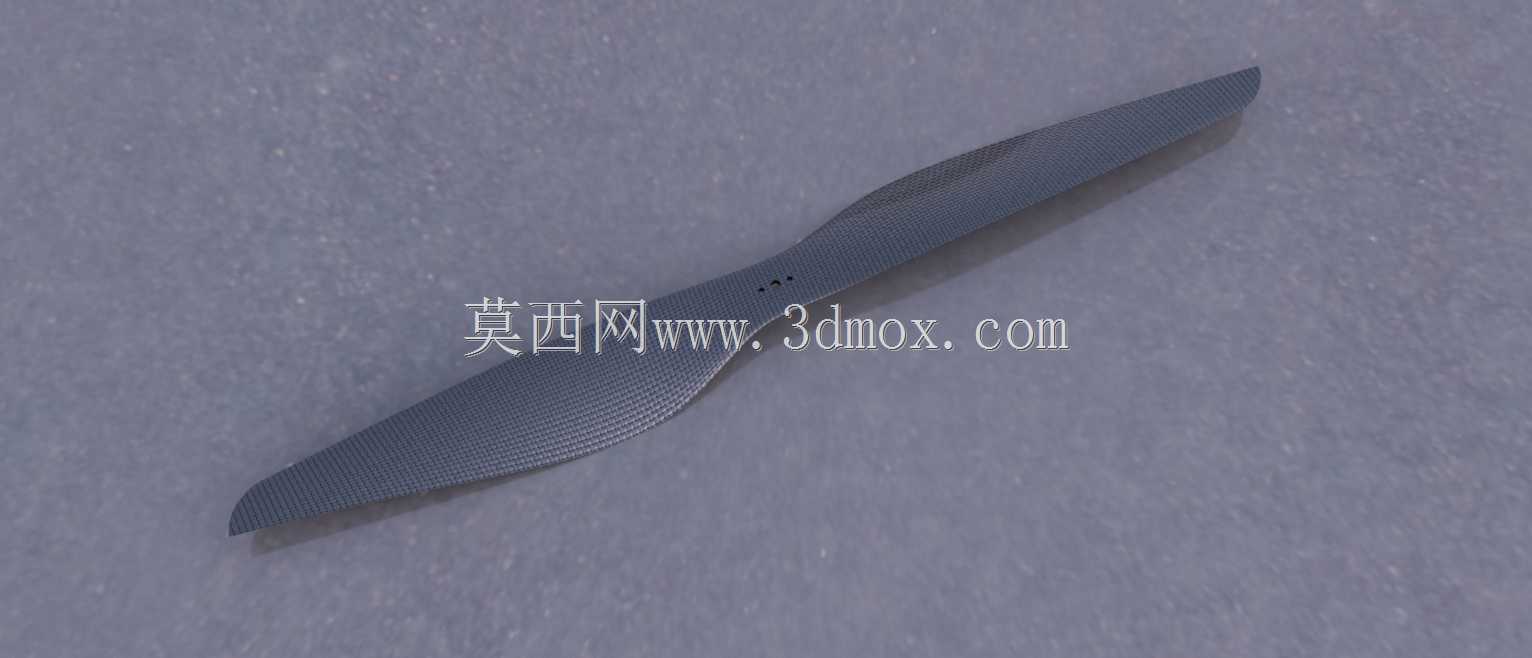

这款螺旋桨主要适配多旋翼类无人飞行器，在航拍测绘、农林植保、电力巡检、应急救援等作业场景中作为核心动力输出部件使用，直接决定飞行器的悬停稳定性、续航表现与载荷能力。桨叶采用碳纤维材质模压成型，相比传统ABS塑料桨，在相同桨型尺寸下重量降低约40%，同时刚性提升60%以上，高转速下形变量控制在极小范围内，避免桨叶形变导致的气动效率损失与振动问题，也能减少飞行过程中桨叶共振对飞控传感器的干扰。从气动设计来看，桨叶采用扭曲翼型布局，从桨根到桨尖的弦长、安装角连续渐变，匹配不同半径位置的线速度差异，让整个桨叶展向的升力分布更均匀，减少桨尖涡流带来的诱导阻力，提升悬停状态下的动力效率。桨叶表面做了哑光碳纤维纹理处理，既保留了碳纤维材质的结构强度优势，也能减少户外强光下的反光干扰，避免对机载视觉传感器造成误触发。安装端采用标准化的中心孔定位设计，适配市面上主流的22系列无刷电机安装座，安装孔位间距符合行业通用规格，不需要额外加工转接件就能直接装配，安装时只需要对准电机轴定位平面，锁紧固定螺丝即可完成装配，装配公差控制在0.1mm以内，保证高速旋转时的动平衡表现。设计过程中重点优化了桨根区域的应力分布，在桨叶与中心安装座的过渡位置做了圆弧加厚处理，避免大拉力输出时桨根位置出现应力集中断裂的问题，同时桨叶前缘做了微小的钝化处理，降低低空飞行时细小沙尘、草叶碰撞对桨叶前缘的磨损，延长户外复杂场景下的使用寿命。从实际使用边界来看，这款桨适配的起飞重量区间在1.2kg到2.5kg之间，单桨最大静拉力可达到1.2kg，搭配2205、2207系列无刷电机使用时，悬停油门区间维持在35%-45%，能给飞行器预留足够的动力冗余应对突发风场变化。桨叶的动平衡在出厂前已经做过预校准，残余不平衡量控制在0.05g·cm以内，装配后不需要额外做动平衡调整就能获得平稳的运转表现，能有效降低电机轴承的额外负载，延长动力系统的整体使用寿命。在结构建模时，重点还原了桨叶的翼型曲面变化、安装座的定位特征以及桨根的过渡结构，曲面连续性达到G2级别，能直接用于后续的气动仿真验证、结构强度校核，也可以作为整机装配干涉检查的参考部件，帮助结构设计人员快速完成多旋翼飞行器的动力系统匹配设计，减少前期选型与建模的重复工作量。
