Pixracer R15飞控板高精度结构还原设计

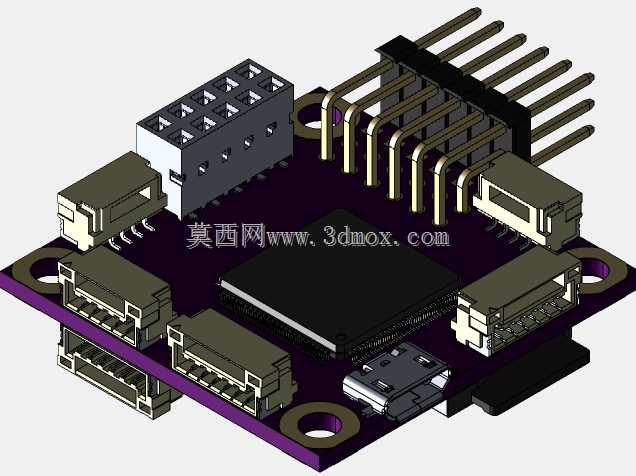

做无人机整机结构集成的时候，飞控板的安装适配是绕不开的环节，很多新手在做机架设计时，往往只留了大致的安装孔位，忽略了板载接插件的高度、排针伸出长度、接口朝向，最后装机时要么出现舵机插头和机架碳板干涉，要么USB调试口被结构件挡住没法插线，甚至IMU模块的安装位置偏离减震球中心，导致飞行时震动数据超标，影响姿态解算精度。这套Pixracer R15的结构设计，完全还原了实物的装配细节，从板基的紫色阻焊层轮廓，到每一个接插件的外形、插针伸出长度、安装高度都做了1:1的匹配，甚至板载的固定安装孔的孔径、孔位相对距离、沉台深度都和实物一致，做机架设计时直接调用这个模型，就能提前规避所有安装干涉问题。

从实际应用场景来看，这款飞控多用于小型多旋翼无人机、固定翼航模以及小型垂起无人机的飞行控制，板载集成的STM32F4微控制器是核心运算单元，负责处理姿态传感器数据、接收机信号输入、电调控制信号输出，MPU9250 IMU模块的位置在设计时特意做了居中布置，对应装机时需要把这个区域对准机架减震平台的中心位置，才能最大程度降低电机转动带来的震动耦合，模型里精准还原了这个模块的相对位置，结构设计时可以直接以此为基准对齐减震安装位。

接口布局上，模型还原了所有板载接插件的朝向与引脚排布：侧边的排针组用于连接电调信号、GPS模块、数传电台，不同高度的卧式接插件分别对应舵机输出、电源输入、外接传感器接口，板边的Micro USB接口位置做了精准的高度还原，设计机架侧壁时可以直接参考这个位置预留调试开口，不用反复打样调整开口位置。顶部的双排针插座是用于外接扩展模块的，模型里还原了排针的总伸出高度，设计上层设备安装板时可以直接参考这个高度预留间隙，避免扩展板安装后压到排针导致短路。

设计思路上，整个模型采用分零件装配的形式搭建，每个接插件、芯片、排针、固定孔位都是独立的零件，既可以整体调用做整机装配干涉检查，也可以单独导出板基轮廓做PCB外形核对，对于做定制化飞控外壳、减震安装座的设计者来说，每个零件的尺寸边界都可以直接作为设计基准，不用再手动测量实物尺寸。安装边界方面，板基的外形轮廓、四个角的安装孔中心距、每个接插件超出板基的尺寸、最高元件的顶面高度都做了精准还原，设计安装舱时可以直接根据模型的最大外轮廓预留装配间隙，考虑到飞控需要做减震安装，模型里也预留了减震球安装的空间参考位置，避免减震球压缩后和板载元件出现摩擦。

很多飞控应用场景里，需要外接磁力计、激光定高模块等外置传感器，模型里还原了所有外接接口的引脚位置与朝向，布线时可以提前规划线材的走向，避免线材缠绕在螺旋桨或者运动部件上，对于做整机轻量化设计的场景，也可以根据模型里每个元件的位置，合理分配机架上其他设备的安装位置，把整机重心调整到飞控IMU的正下方，提升飞行控制的稳定性。
