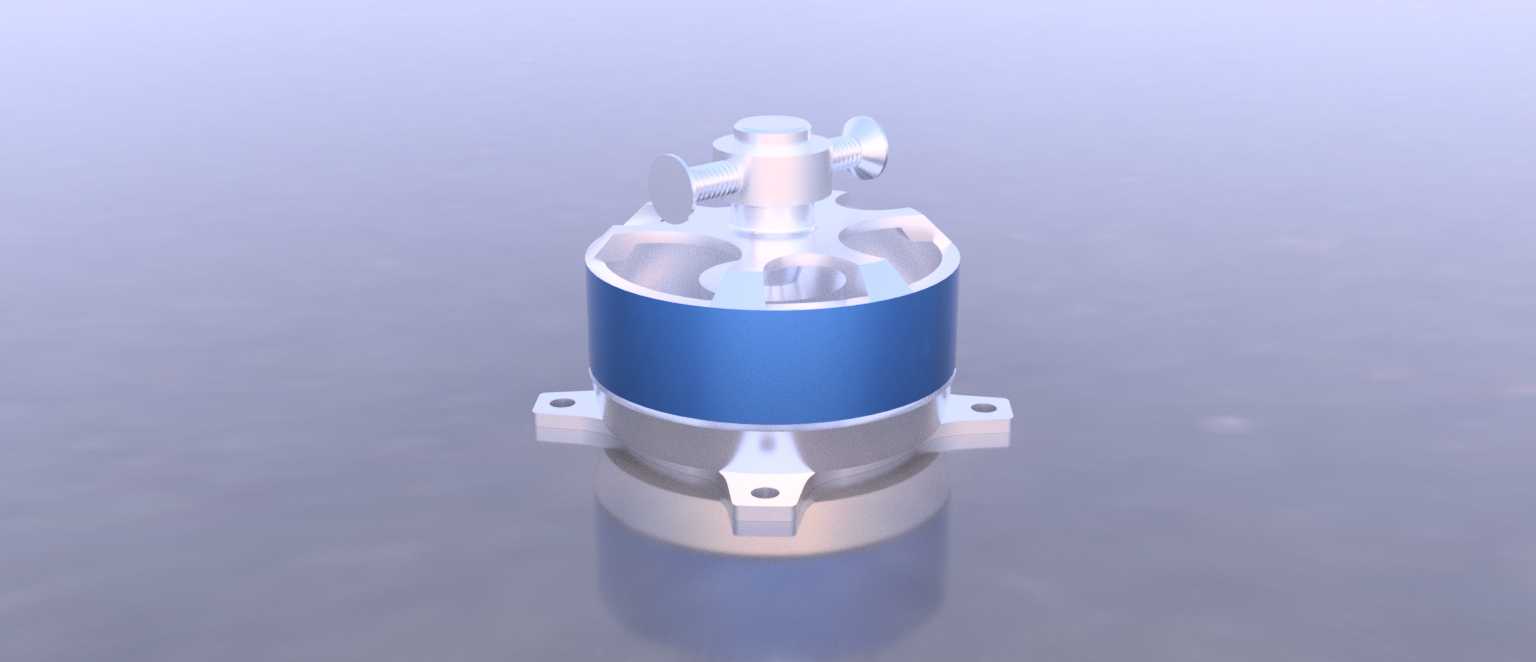

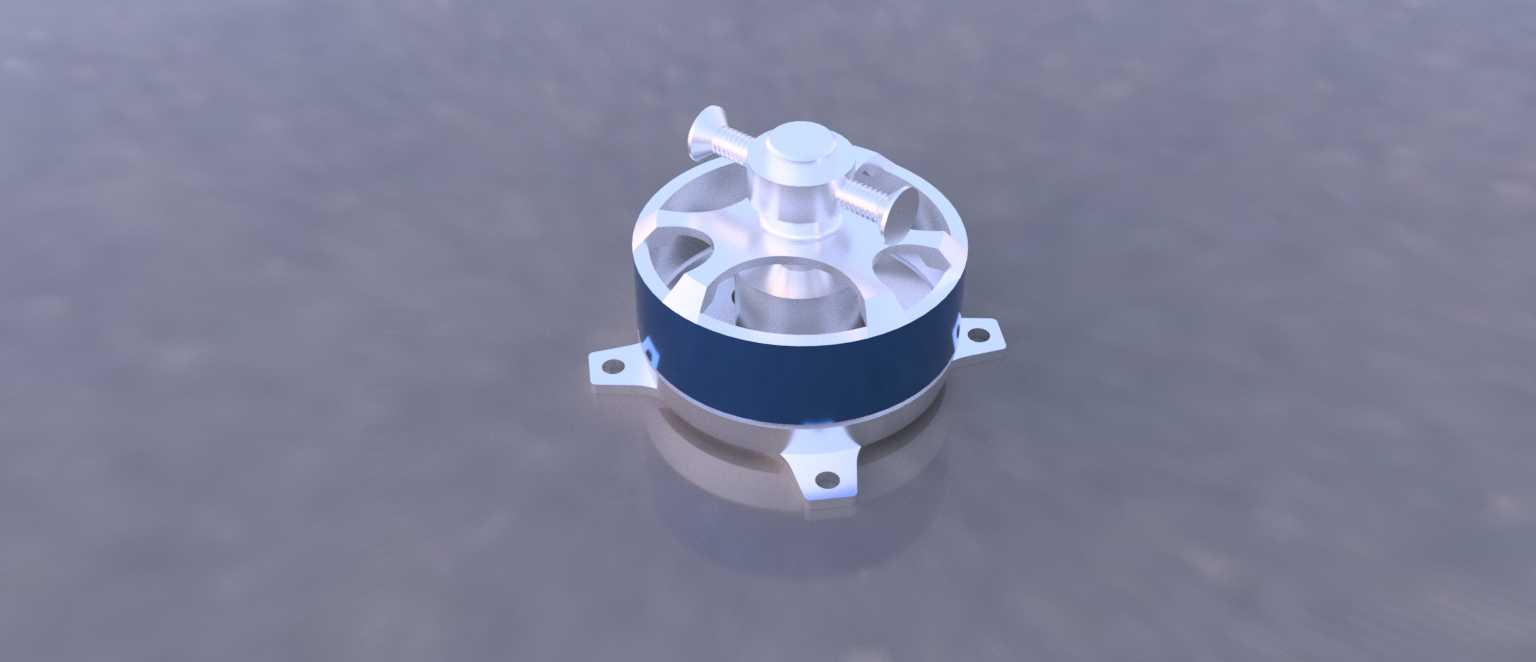

Sunnysky X2206航模无刷电机结构设计

　　这款无刷电机的三维结构还原，完全围绕小型多旋翼无人机、固定翼航模的实际装机需求展开，做结构设计时首先要考虑的就是动力输出与整机重量的平衡，毕竟航模类产品对每一克重量的增减都极为敏感，过重的动力单元会直接压缩有效载荷空间，甚至影响整机的飞行姿态控制。从实际应用场景来看，这类小尺寸外转子无刷电机，除了适配小型航拍无人机，也常被用在室内固定翼航模、小型FPV穿越机的动力组中，部分轻量化的桌面级机械传动演示装置、小型智能移动机器人的驱动单元也会选用同规格电机作为动力源，核心就是看中其功率密度高、运转震动小、调速响应快的特性。

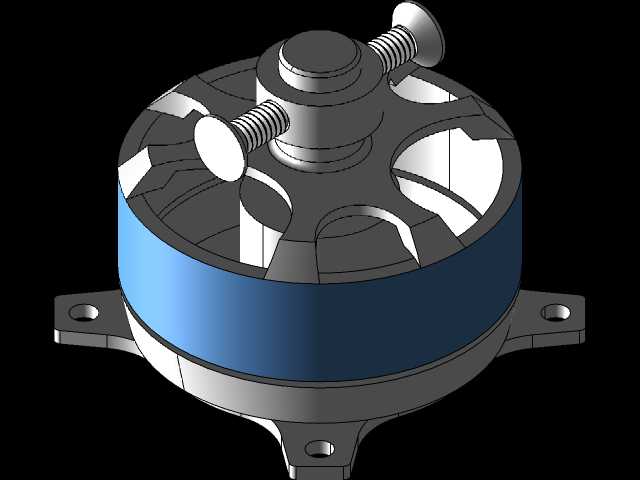

　　设计思路上，外转子结构的选型本身就是为了在有限的径向尺寸内获得更大的扭矩输出，省去了额外的减速齿轮组，既降低了传动结构带来的能量损耗，也减少了运转过程中的故障点。外壳的散热鳍片结构不是装饰性设计，而是匹配持续高转速运转时的散热需求，电机在满油门输出时绕组会产生大量热量，金属外壳的镂空与鳍片结构可以让飞行过程中的迎面气流直接带走热量，避免绕组过热导致的磁钢退磁、效率下降问题。底部的三个安装支耳做了等角度分布，支耳上的安装孔位严格匹配主流航模电机安装座的孔距标准，装机时不需要额外做转接件，直接用标准螺丝就能固定在机臂或者电机座上，支耳与主体衔接的位置做了圆角过渡处理，避免飞行过程中的震动导致应力集中，出现支耳断裂的问题。

　　输出轴的尺寸与伸出长度也做了适配性设计，刚好匹配常用的5寸、6寸航模螺旋桨的安装孔径，轴端的卡簧槽可以直接用标准卡簧固定螺旋桨，避免高速旋转时桨叶脱出。定子与转子的配合间隙控制在合理范围内，既不会因为间隙过小导致运转时出现扫膛问题，也不会因为间隙过大降低磁路转换效率，绕组的排布空间预留充足，能适配不同KV值的绕组绕制需求，满足不同电压、不同桨叶搭配下的动力输出要求。做这类电机的三维建模时，最需要注意的就是安装边界的尺寸校核，包括电机总长度、最大外径、安装孔的中心距、输出轴的伸出长度这些关键尺寸，一旦出现偏差，就会导致装机时出现干涉，要么桨叶碰到机臂，要么安装座无法匹配，直接影响整个动力组的装配。另外转子外壳的动平衡结构也在模型中做了还原，高速旋转的部件如果动平衡不达标，会导致整机出现高频震动，不仅影响飞行稳定性，还会加速轴承的磨损，缩短电机的使用寿命，所以在结构设计时，转子的同心度、外壳的壁厚均匀度都是需要重点把控的细节。
