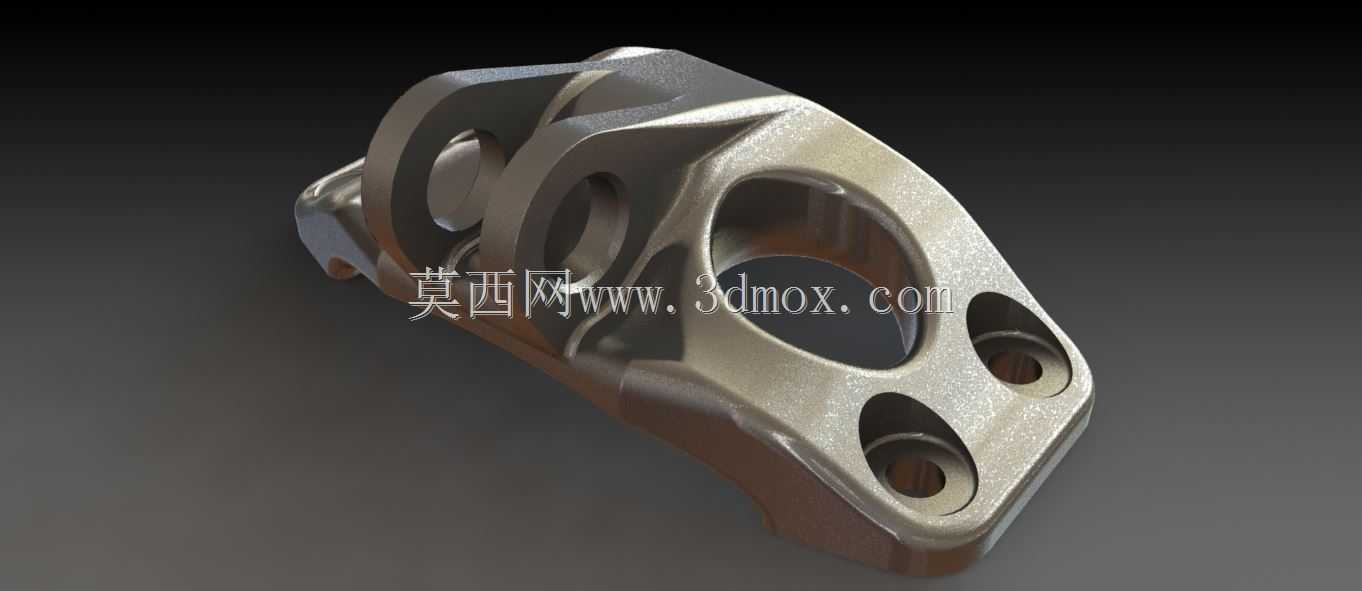

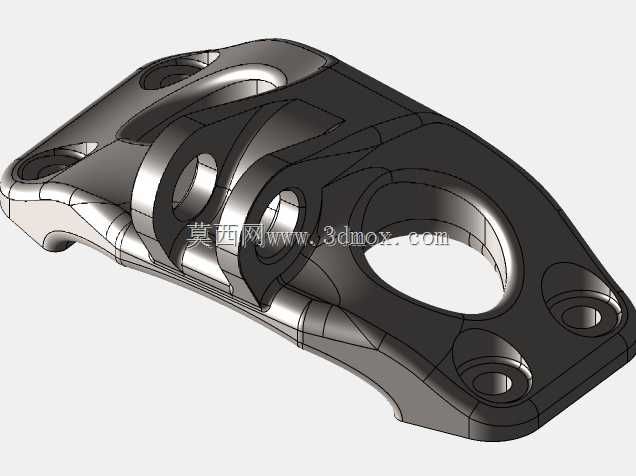

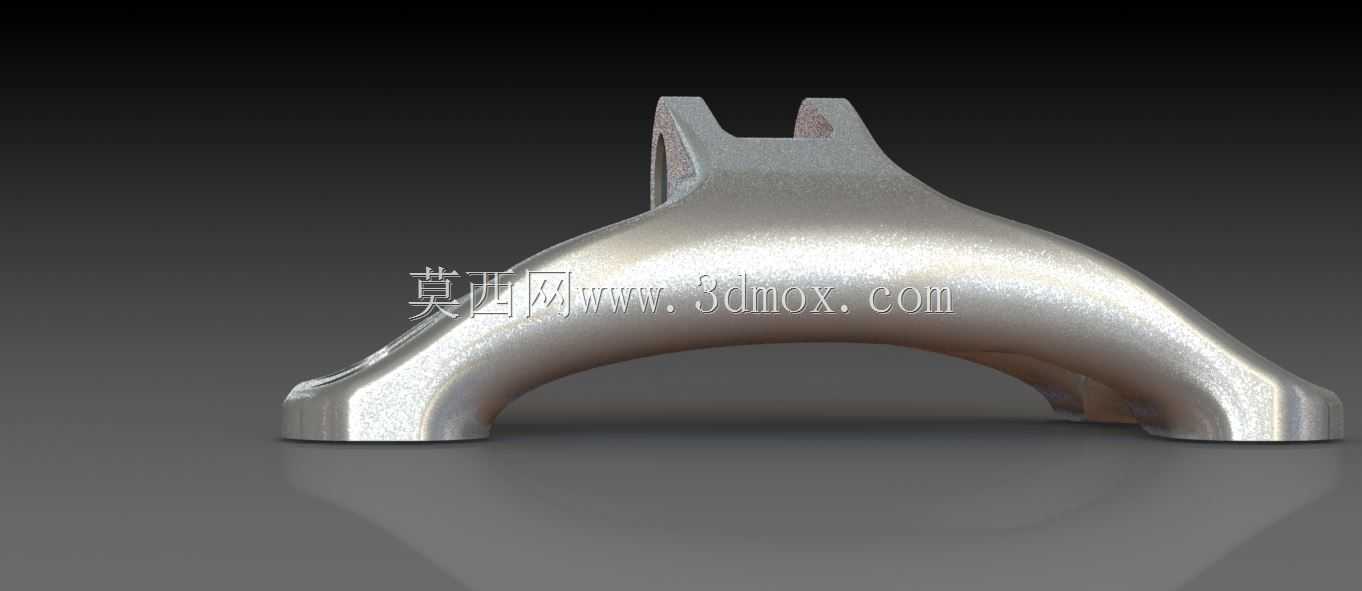

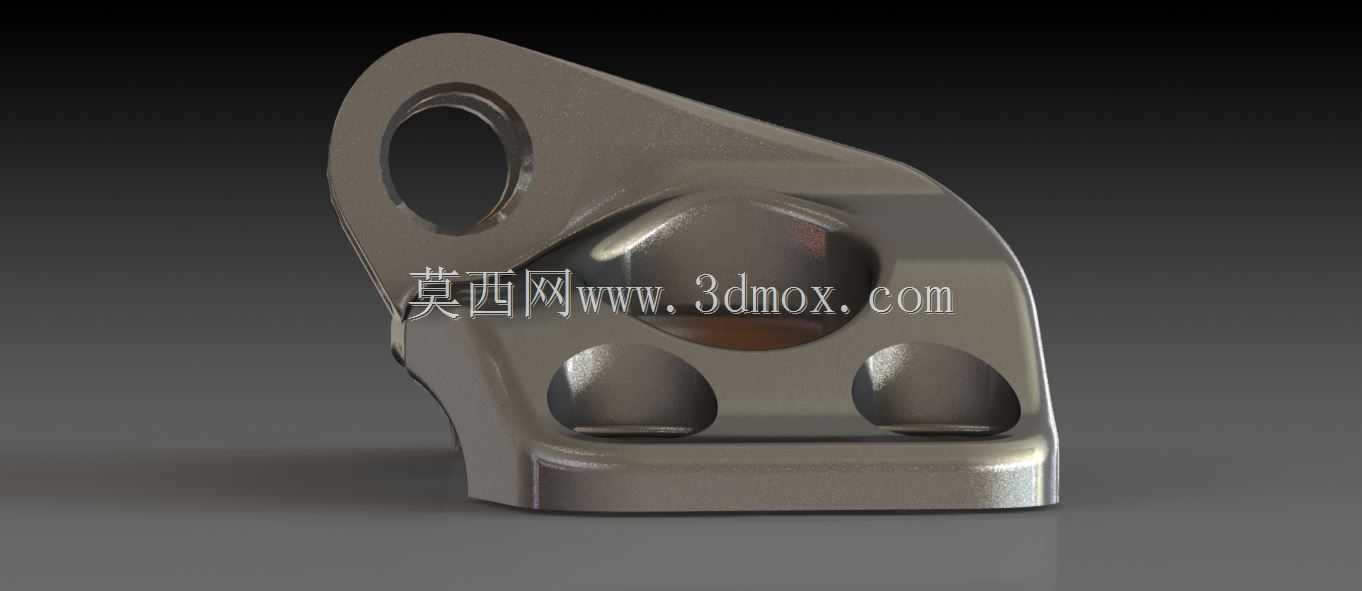

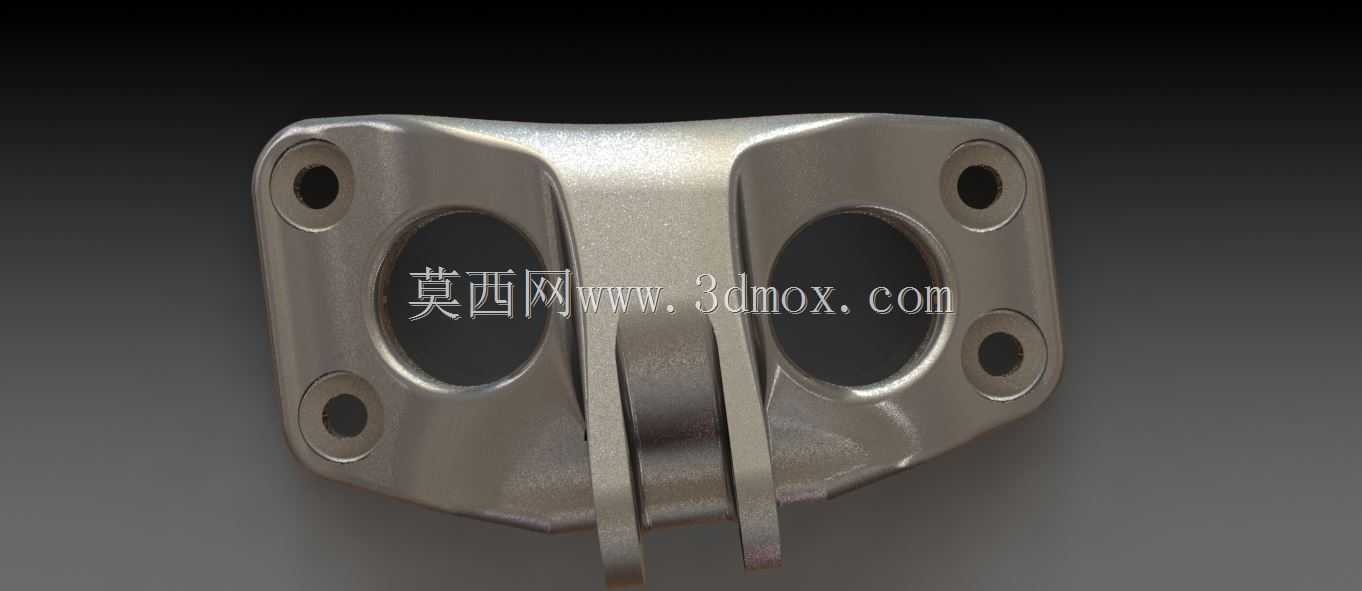

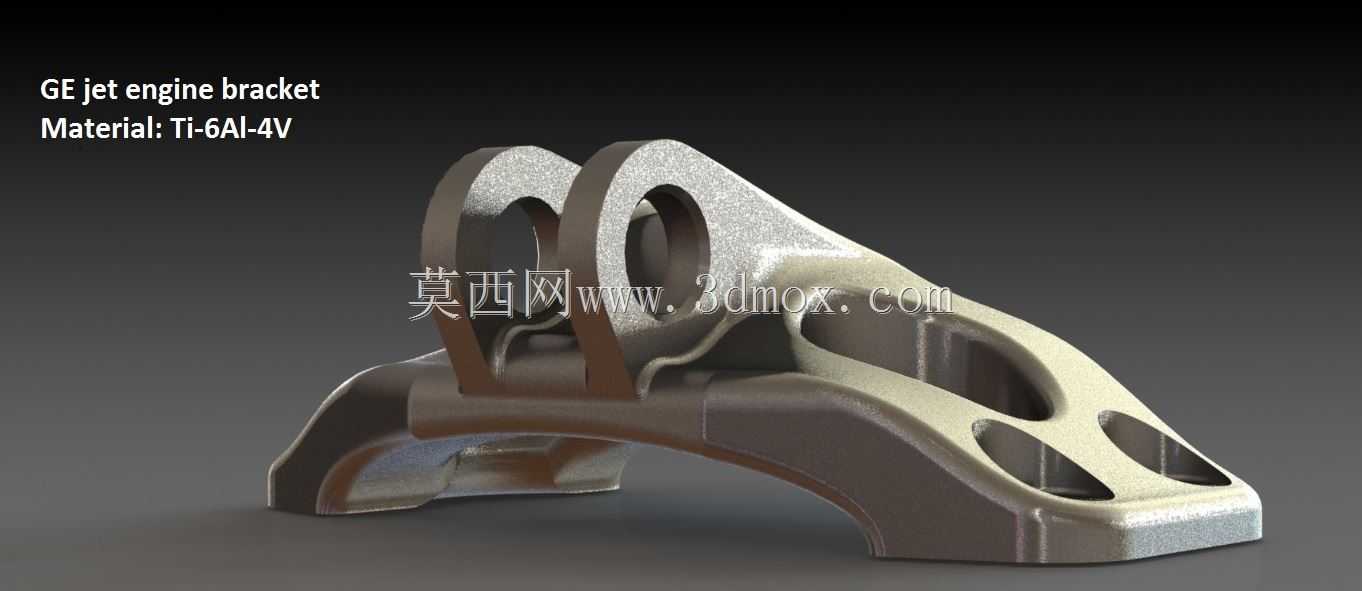

钛合金航空喷气发动机支架结构

这款支架主要应用于航空喷气发动机的安装固定场景，承担发动机与机身连接环节的载荷传递作用，是航空动力系统安装结构中的关键承力零件。日常工况下，它需要同时承受发动机工作产生的振动载荷、机身机动飞行时的交变载荷，以及不同飞行高度下温度变化带来的热应力，对结构的强度、抗疲劳性能与重量控制都有极高要求。从结构设计来看，该零件采用拓扑优化思路完成构型，整体没有冗余的实体区域，所有非承力区域都做了镂空减重处理，在保证关键安装位强度的前提下，尽可能压缩了零件整体重量，符合航空零部件轻量化的核心设计要求。零件主体采用Ti-6Al-4V钛合金材质，这种材料比强度高、耐腐蚀性能优异，同时具备良好的高温力学性能，能够适配发动机周边的复杂工作环境，避免长期使用过程中出现腐蚀、疲劳开裂等失效问题。安装边界方面，零件上部设置两处同轴的环形安装孔，用于和发动机侧的安装接口配合，通过销轴实现铰接连接，能够释放一定角度的转动自由度，缓冲发动机工作时的微幅振动；下部的弧形贴合面与机身侧的安装基座轮廓完全匹配，接触区域做了平面度公差控制，保证安装后贴合紧密，载荷传递均匀，不会出现局部应力集中的问题。零件侧面的镂空孔洞并非随意开设，每一处开孔的位置、轮廓都经过受力仿真验证，既避开了主应力传递路径，又能进一步降低零件重量，同时还能减少零件工作时的热蓄积，提升散热效率。在实际装配过程中，该支架的安装孔位公差控制严格，能够保证与配合零件的装配精度，不需要额外的修配工序即可完成安装，有效提升总装环节的作业效率。结构的过渡区域全部采用大圆角平滑过渡，没有尖锐的棱角，既可以避免加工过程中出现应力集中导致的零件变形，也能降低长期受交变载荷时出现疲劳裂纹的风险。这类经过拓扑优化的承力支架，除了航空发动机安装场景外，其设计思路也可以复用到其他对重量、强度有双重严苛要求的高端装备承力结构设计中，为同类轻量化承力零件的设计提供参考构型。
