轻量化航拍四旋翼无人机机架结构设计

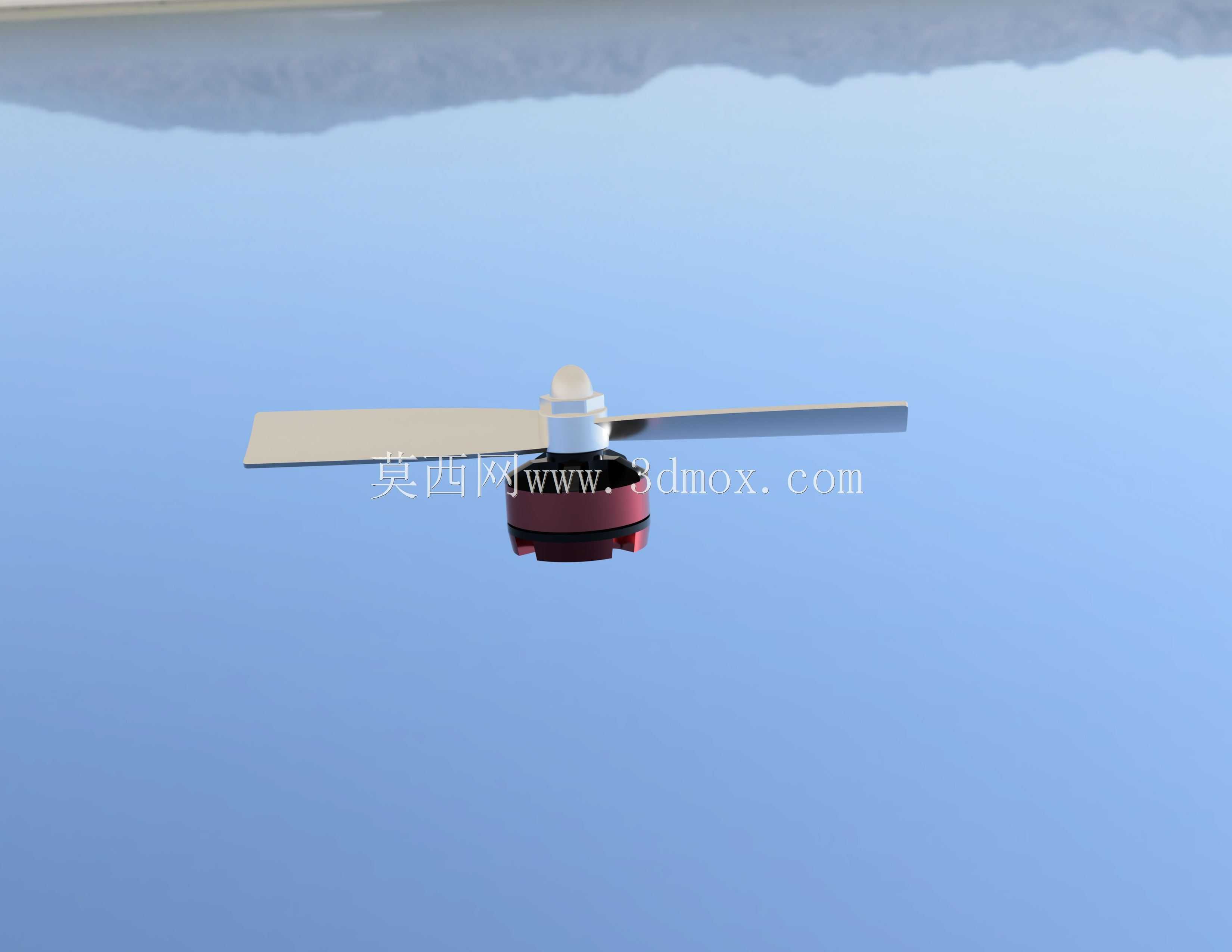

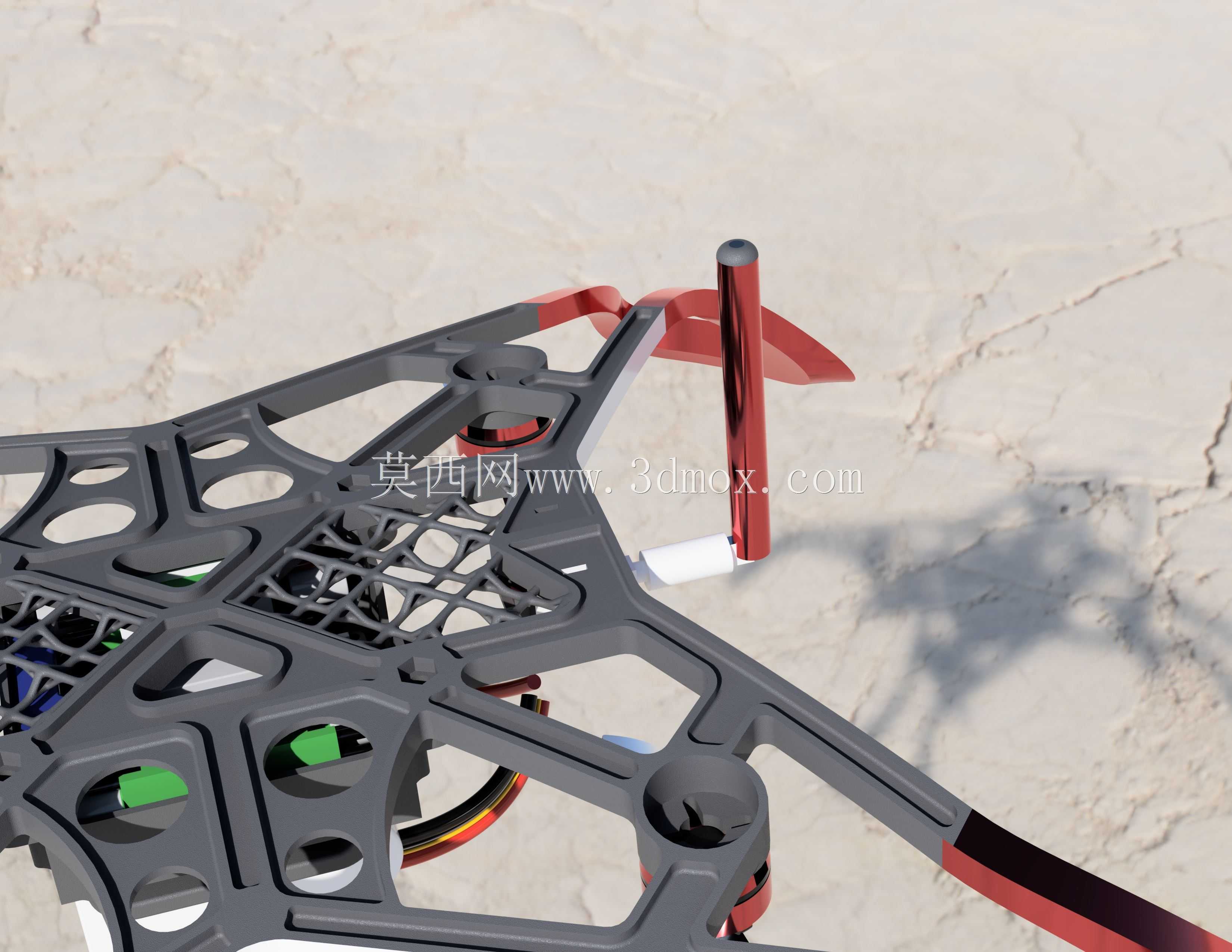

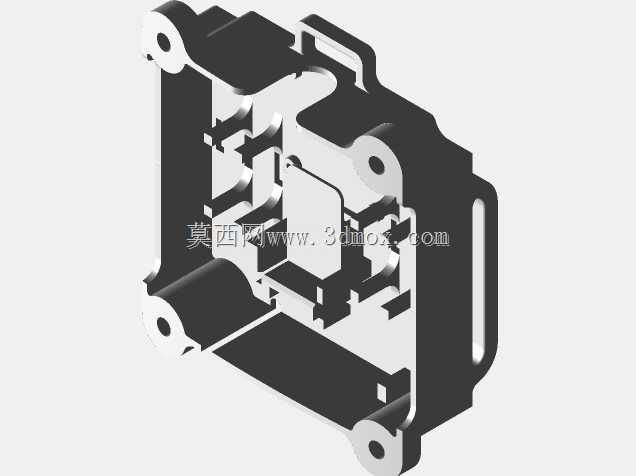

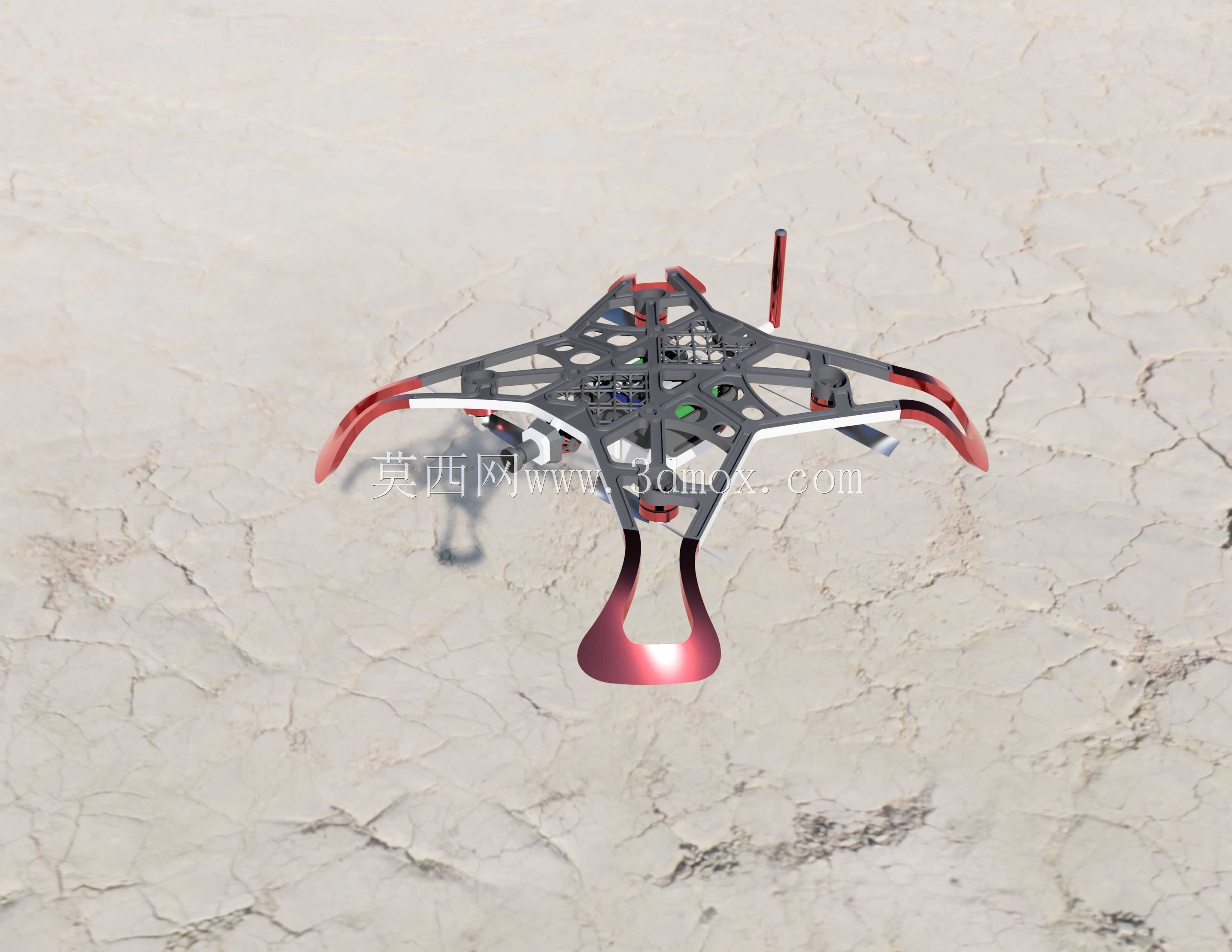

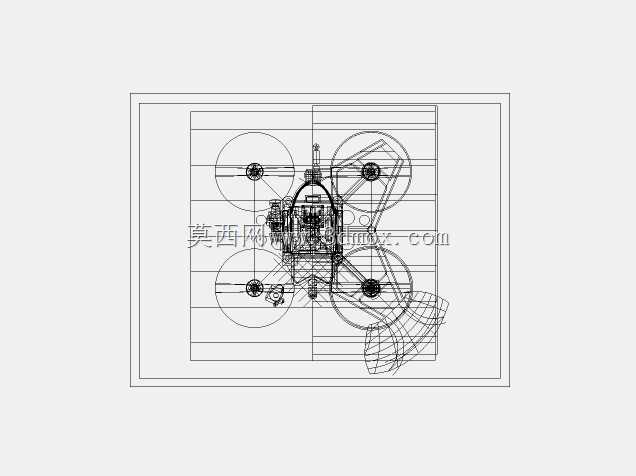

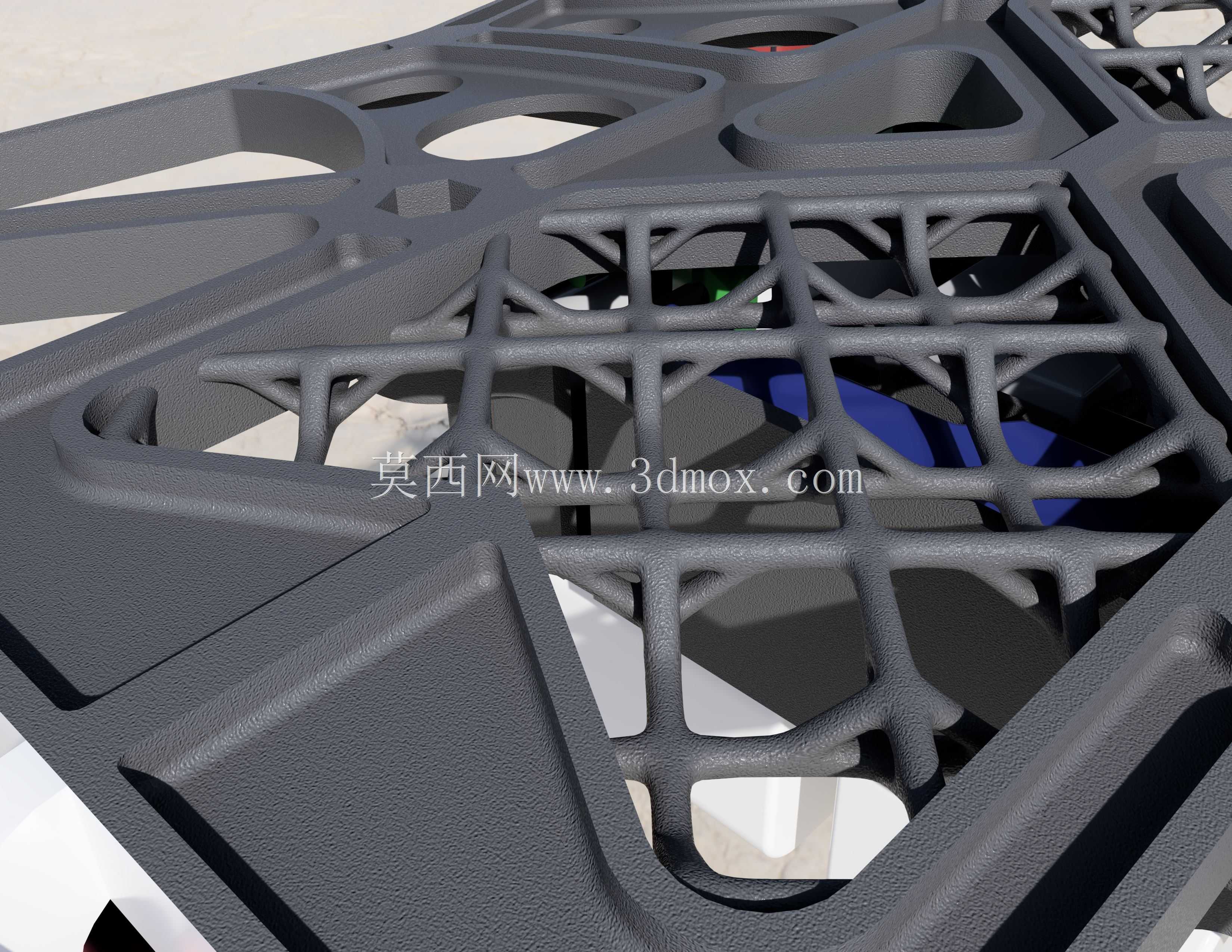

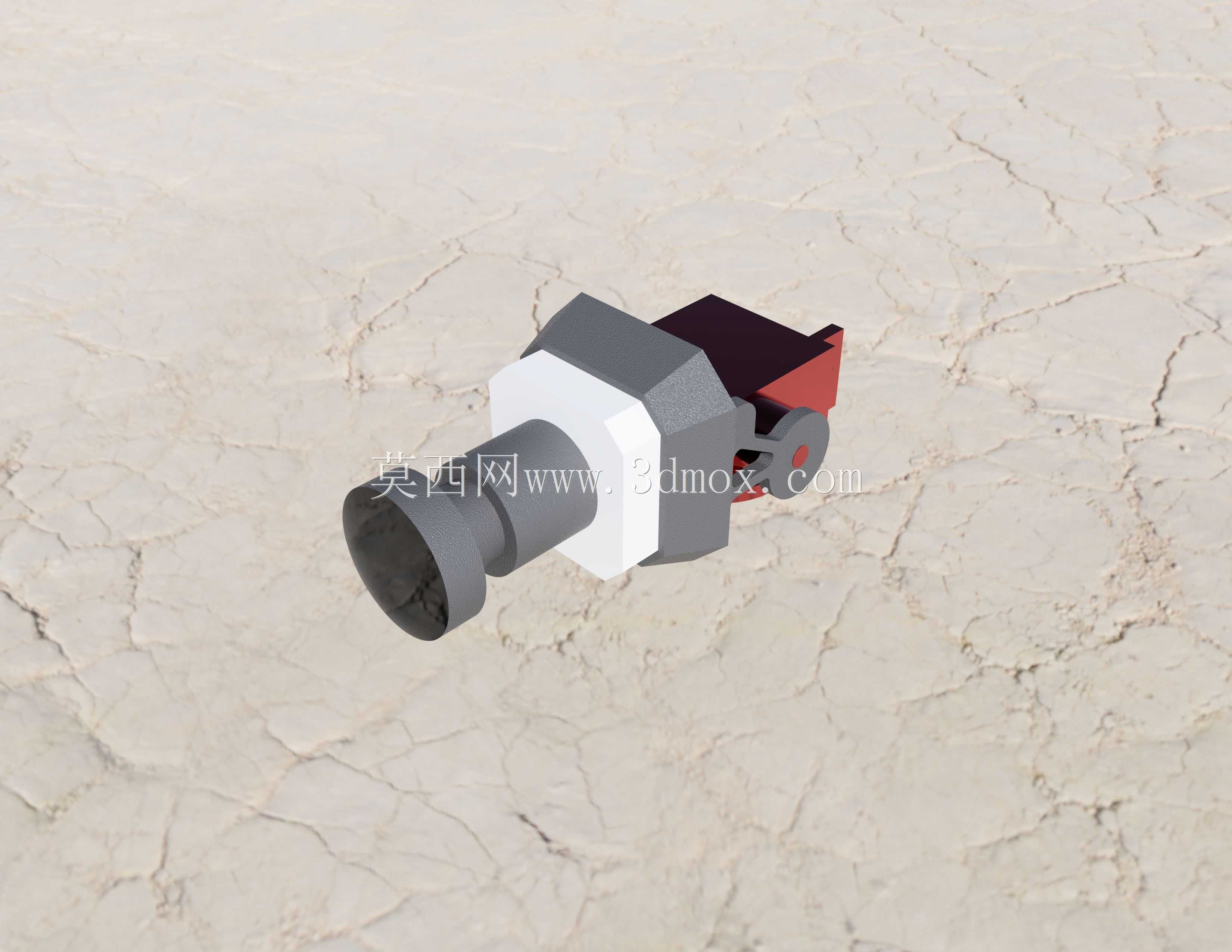

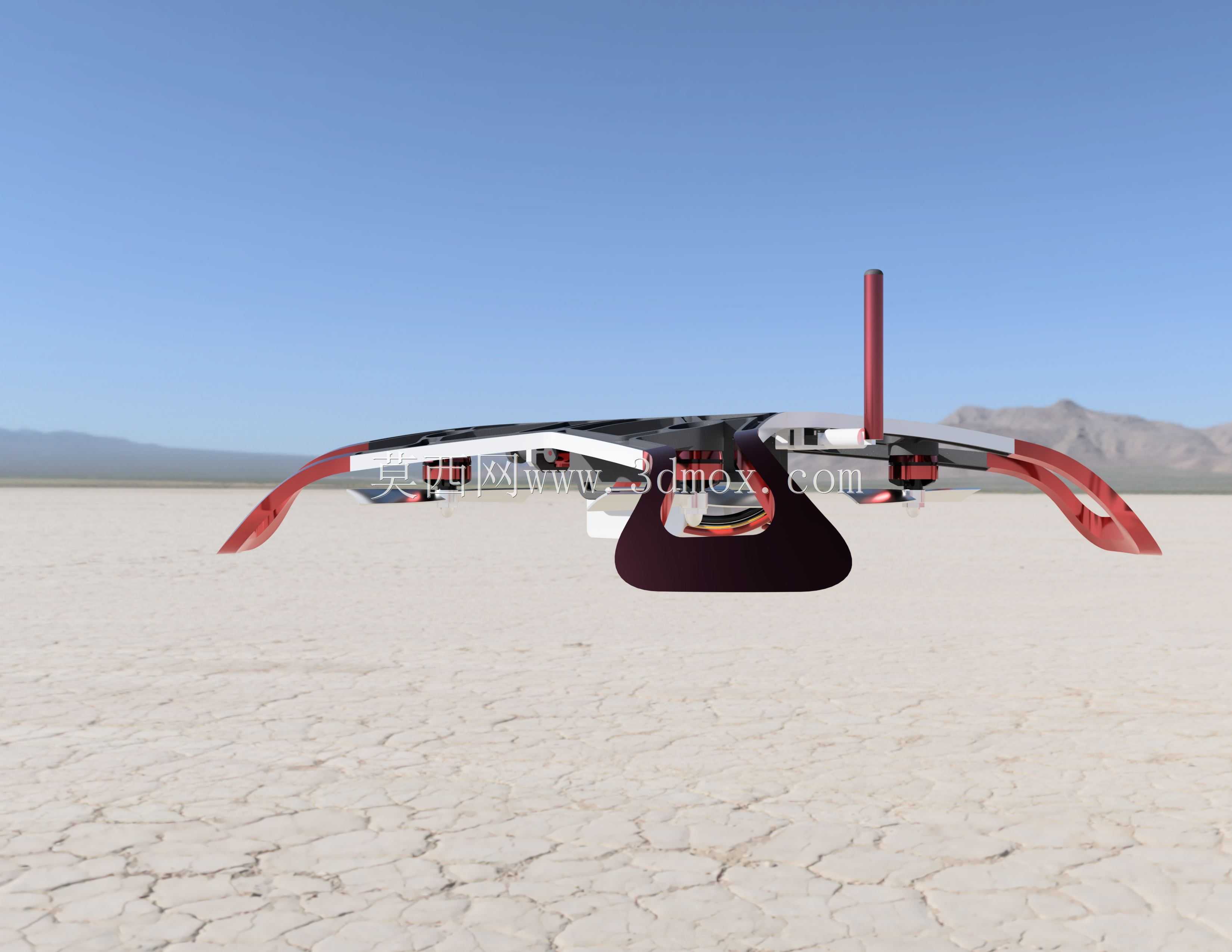

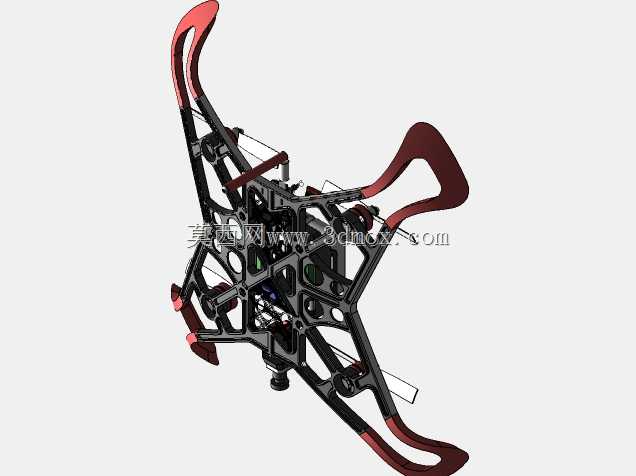

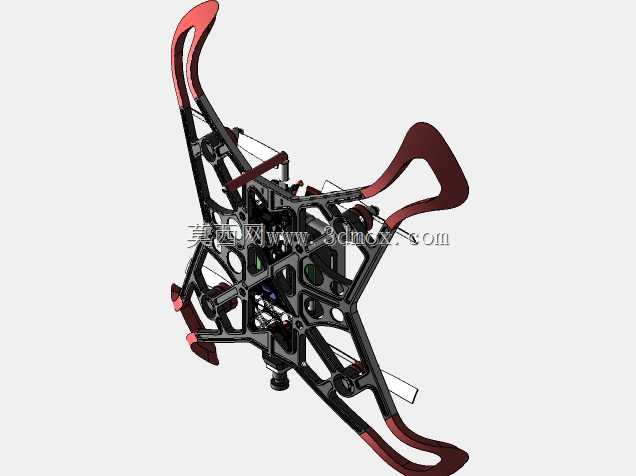

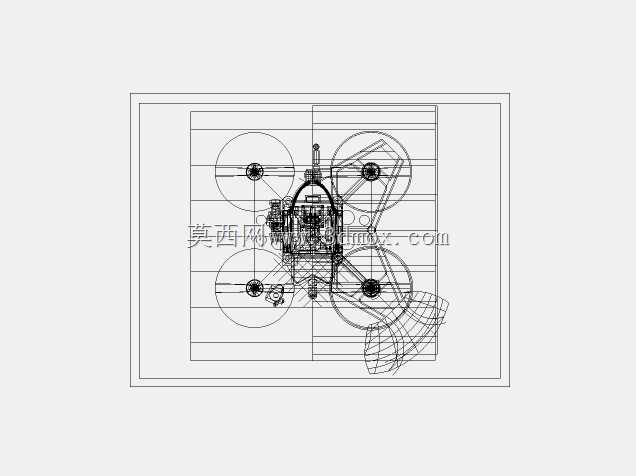

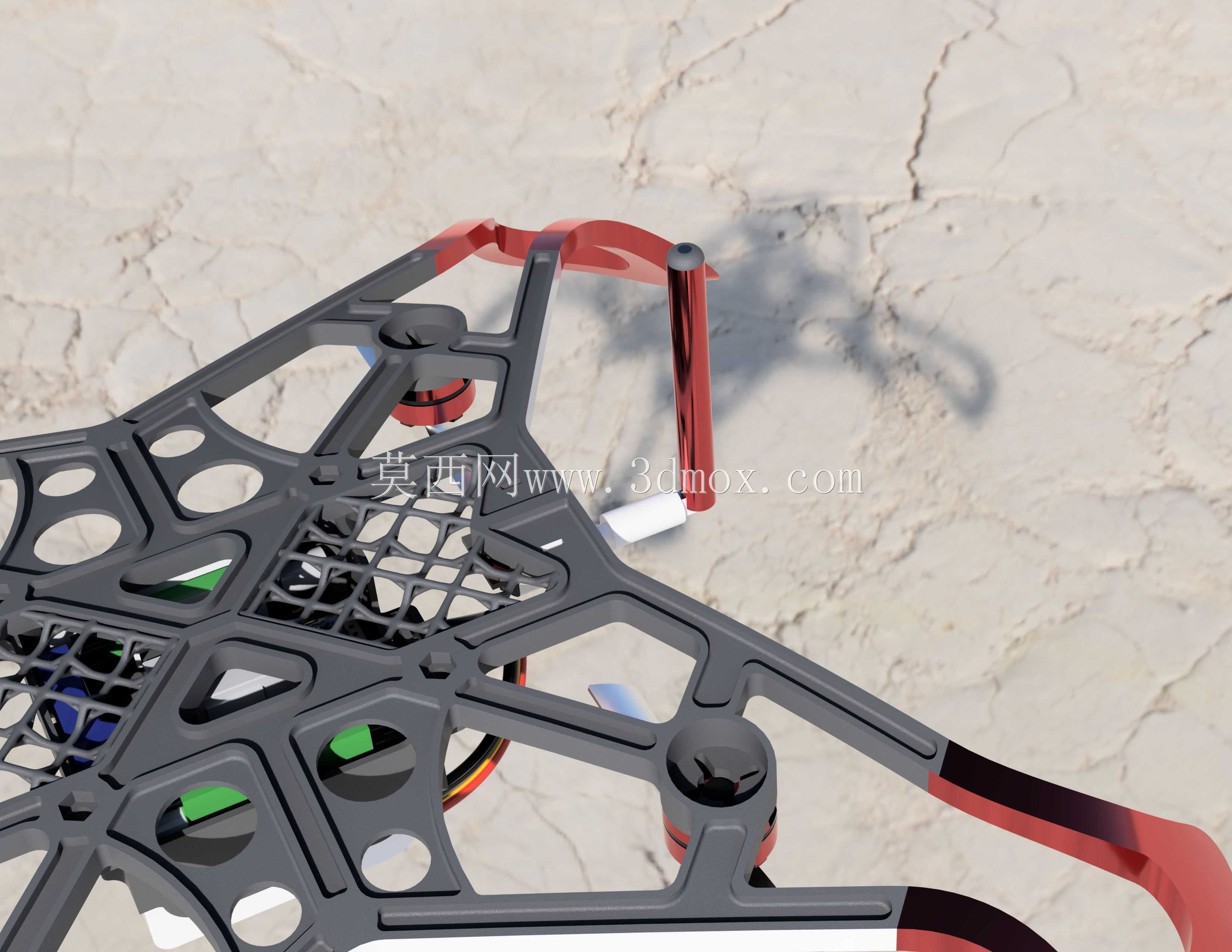

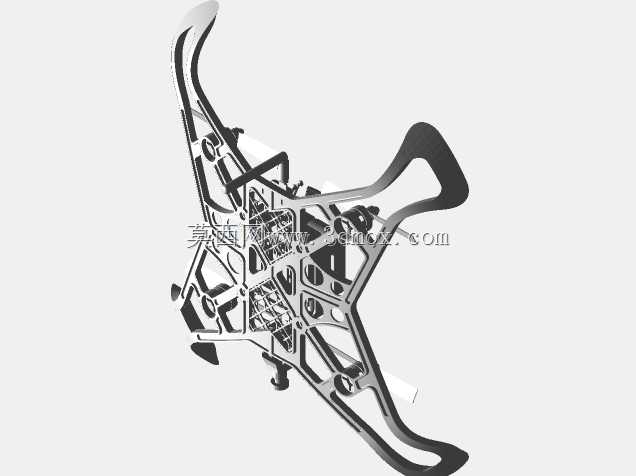

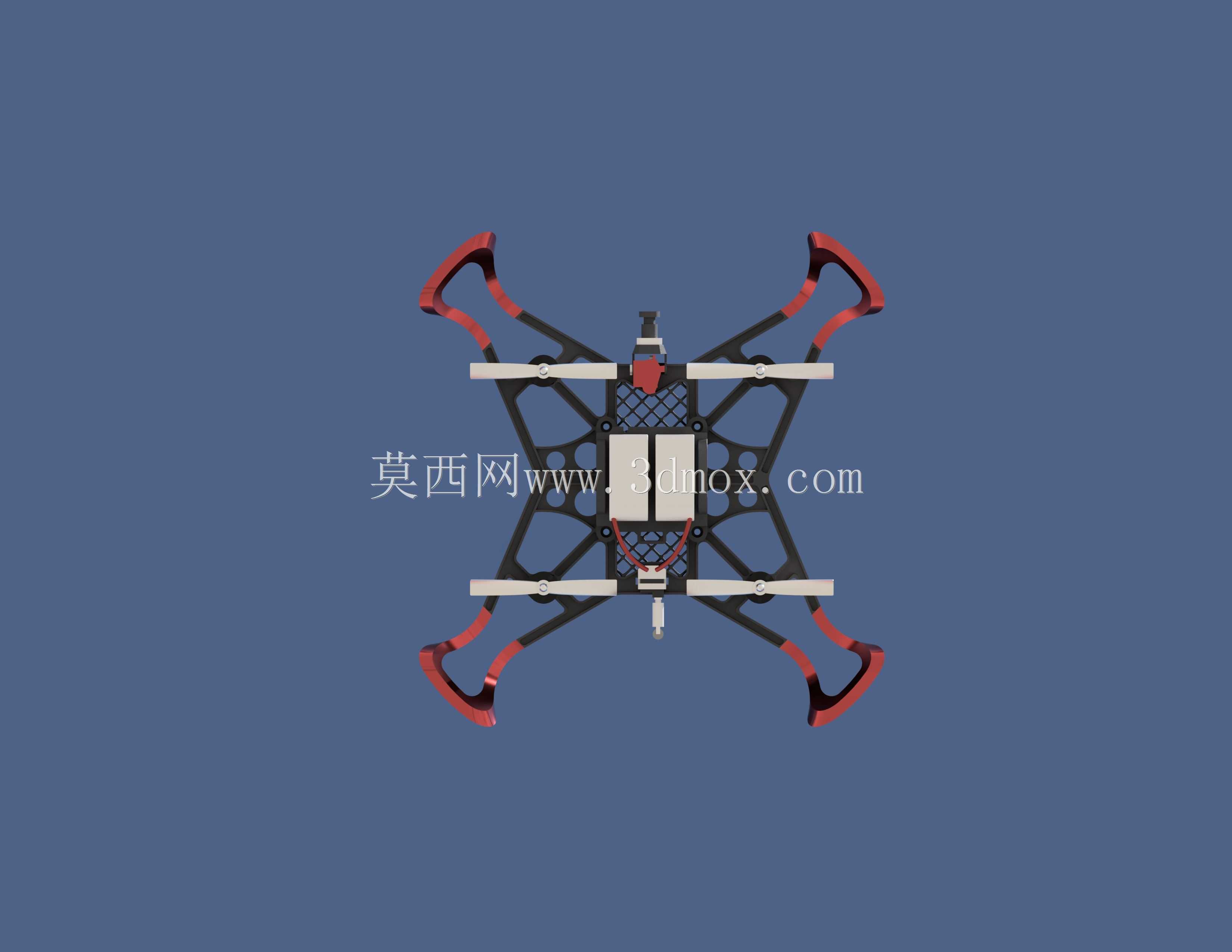

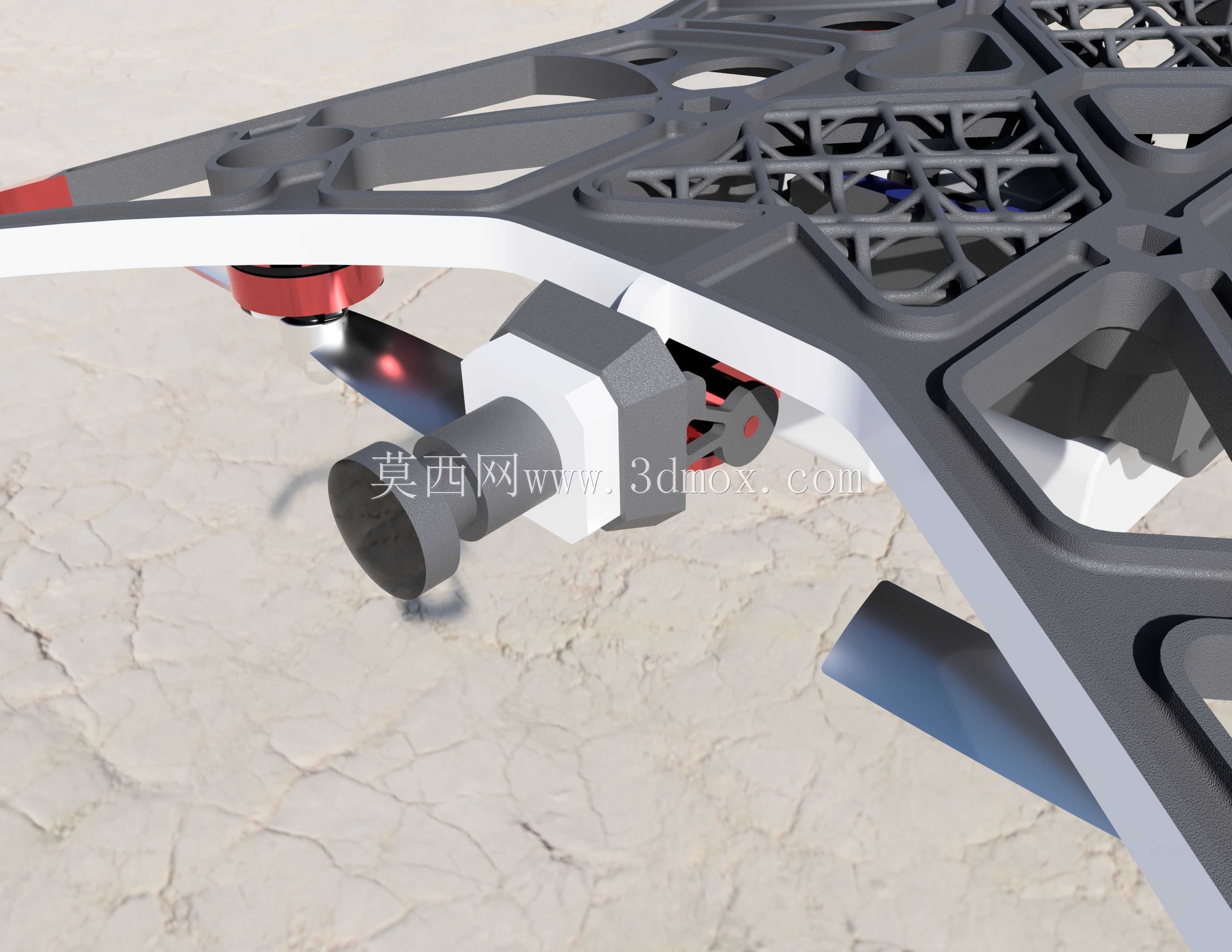

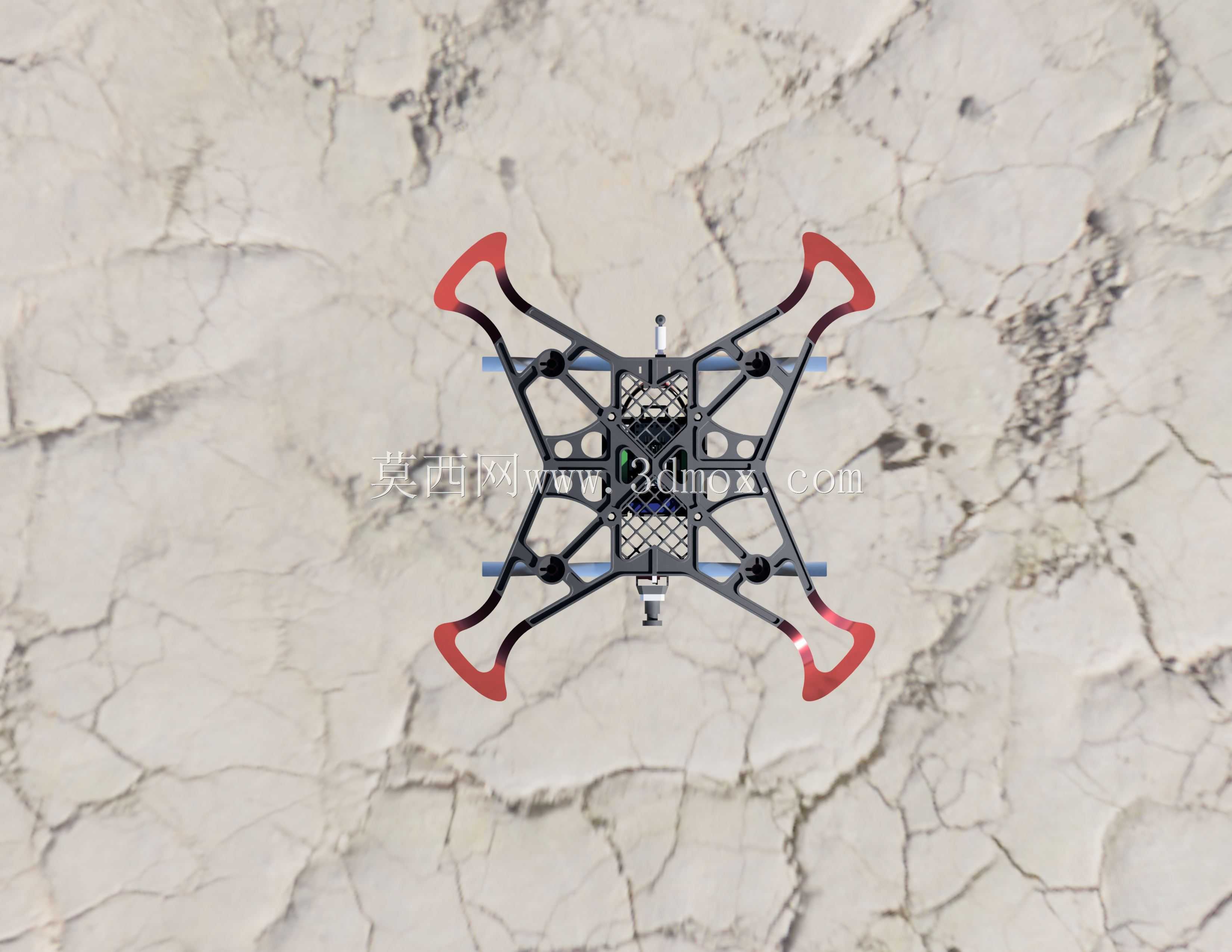

这套四旋翼无人机结构在设计阶段优先考虑了航拍作业场景的实际使用需求，针对户外航拍作业中常见的磕碰、重心偏移、续航冗余不足等问题做了针对性结构优化。从结构布局来看，整机重心被刻意布置在动力推力面的上方位置，这种布局在实际飞行中能够让飞行器在姿态调整时获得更稳定的自稳力矩，尤其在低空悬停拍摄、慢飞平移取景的场景下，能减少飞控系统的姿态修正频次，降低机身抖动对航拍画面清晰度的影响。机架主体采用镂空格栅式结构设计，在保证结构强度满足飞行载荷要求的前提下，尽可能削减了非受力区域的材料冗余，最终整机带组件箱的总重量控制在320克级别，这个重量区间能够匹配常规2204级别无刷电机的动力输出曲线，在搭载轻型航拍相机的工况下，依然能预留足够的动力冗余应对突发的阵风干扰。起落架部分没有采用额外加装的独立支架结构，而是直接与机架主体的下沿结构一体化成型，延伸出的结构边刚好覆盖四个螺旋桨的下侧投影区域，在降落时能够先于螺旋桨接触地面，避免硬着陆时桨叶直接磕碰地面造成破损，同时在低空飞行碰到树枝、墙面等障碍物时，延伸的机架边也能起到物理防护作用，减少螺旋桨直接撞击障碍物的概率。从安装边界来看，机架预留的电机安装位适配主流的十字安装孔距，电调、飞控、电池的安装舱位做了分层式布局，电池舱位于重心正下方位置，方便不同容量电池的更换配平，飞控安装位预留了减震球的安装空间，能够过滤电机运转产生的高频振动。机臂部分采用渐变截面设计，靠近中心舱的位置截面更大，承担主要的弯曲载荷，靠近电机座的位置逐步收窄，减少飞行过程中的风阻，同时机臂末端的电机座做了角度预偏设计，抵消螺旋桨旋转产生的反扭力，提升飞行时的航向稳定性。整个机架的结构拆分件数量控制在较低水平，减少了组装时的连接件数量，既降低了组装难度，也减少了连接点松动带来的飞行安全隐患，适合业余航拍爱好者自行组装调试，也可作为小型巡检无人机的基础机架平台，适配日常的园区巡检、低空测绘等轻量级作业场景。
