轻量化无摄像模块四旋翼机架结构

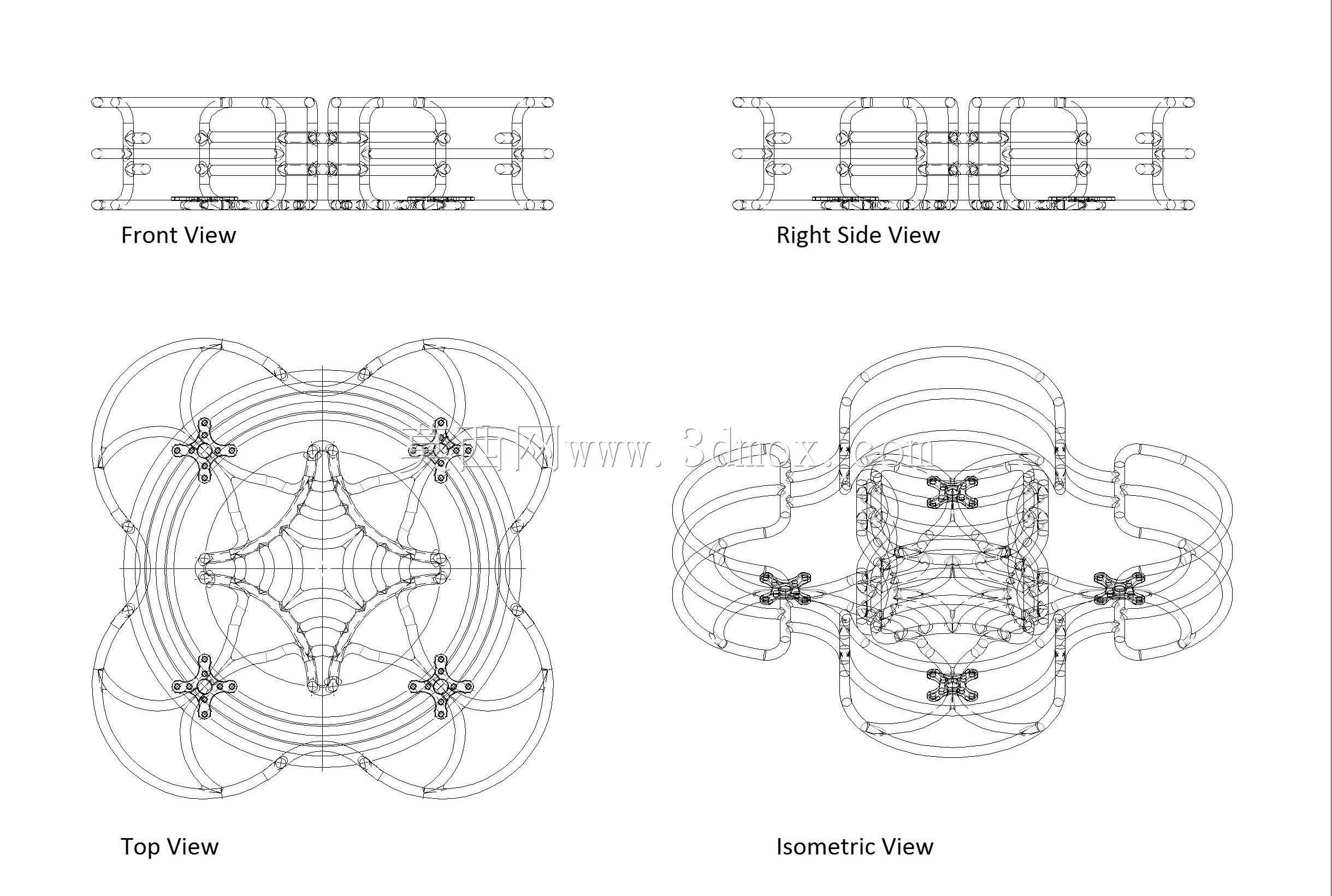

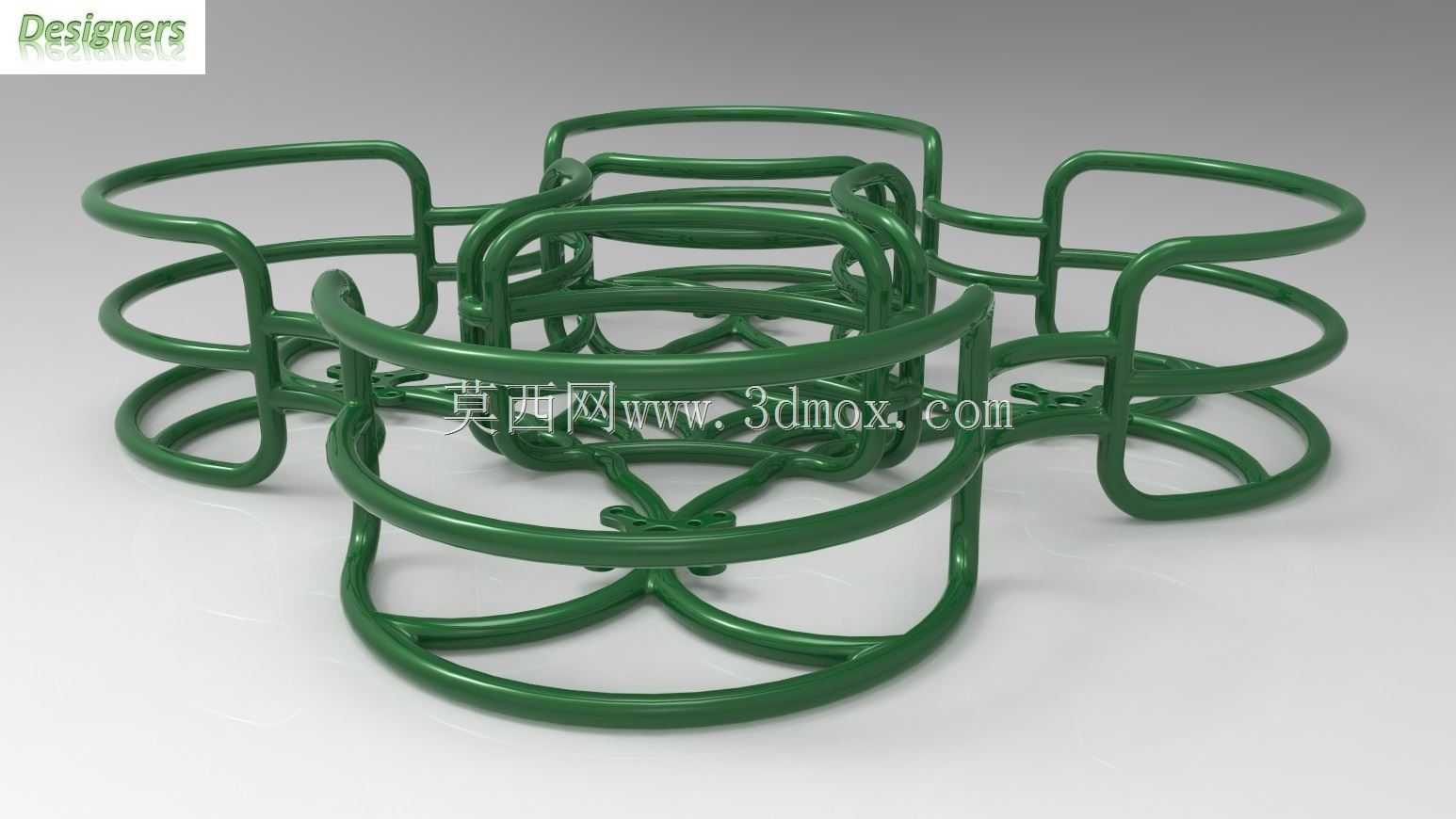

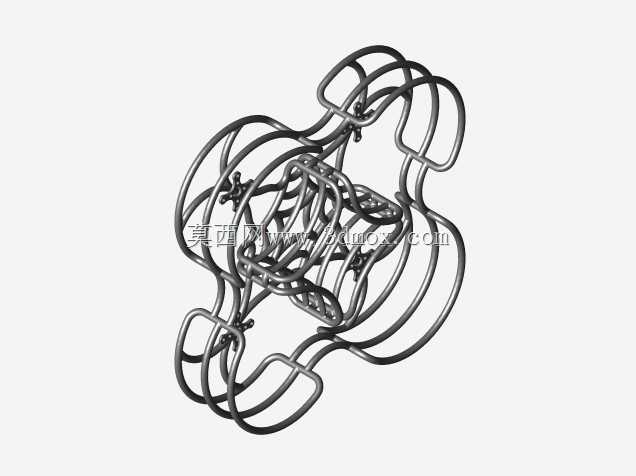

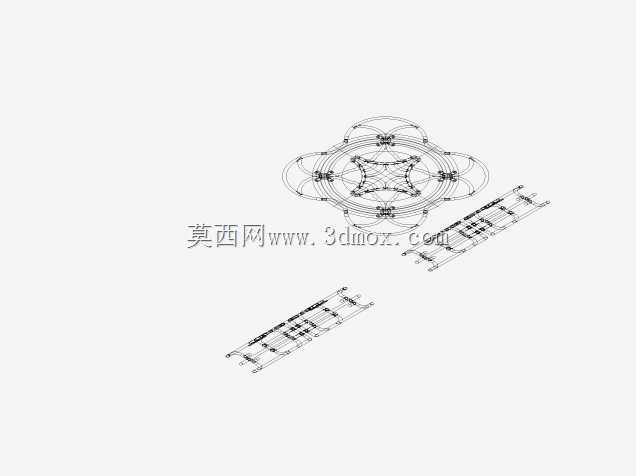

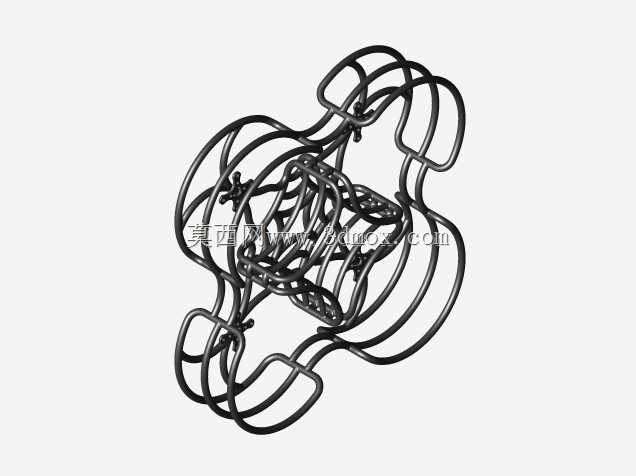

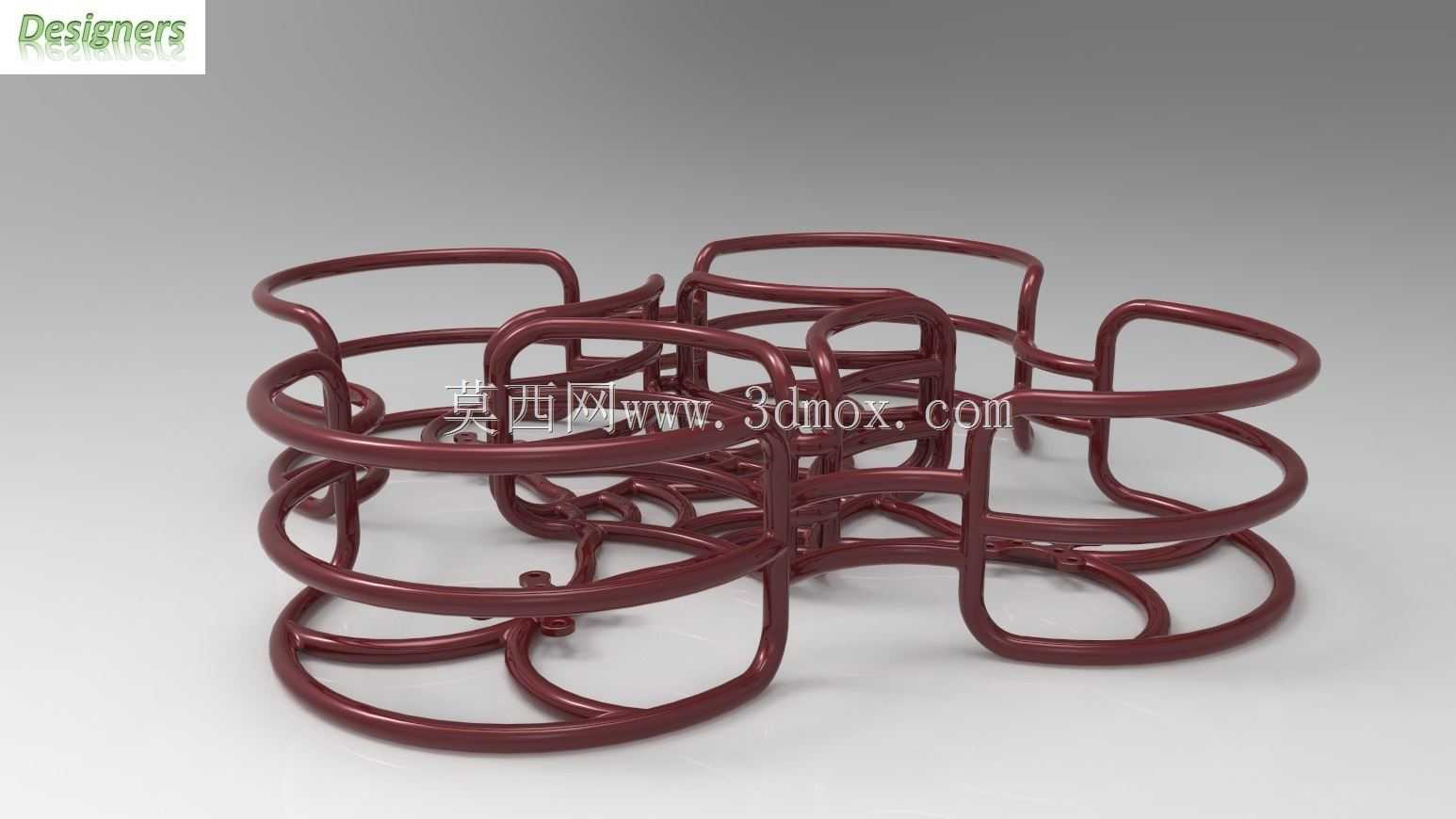

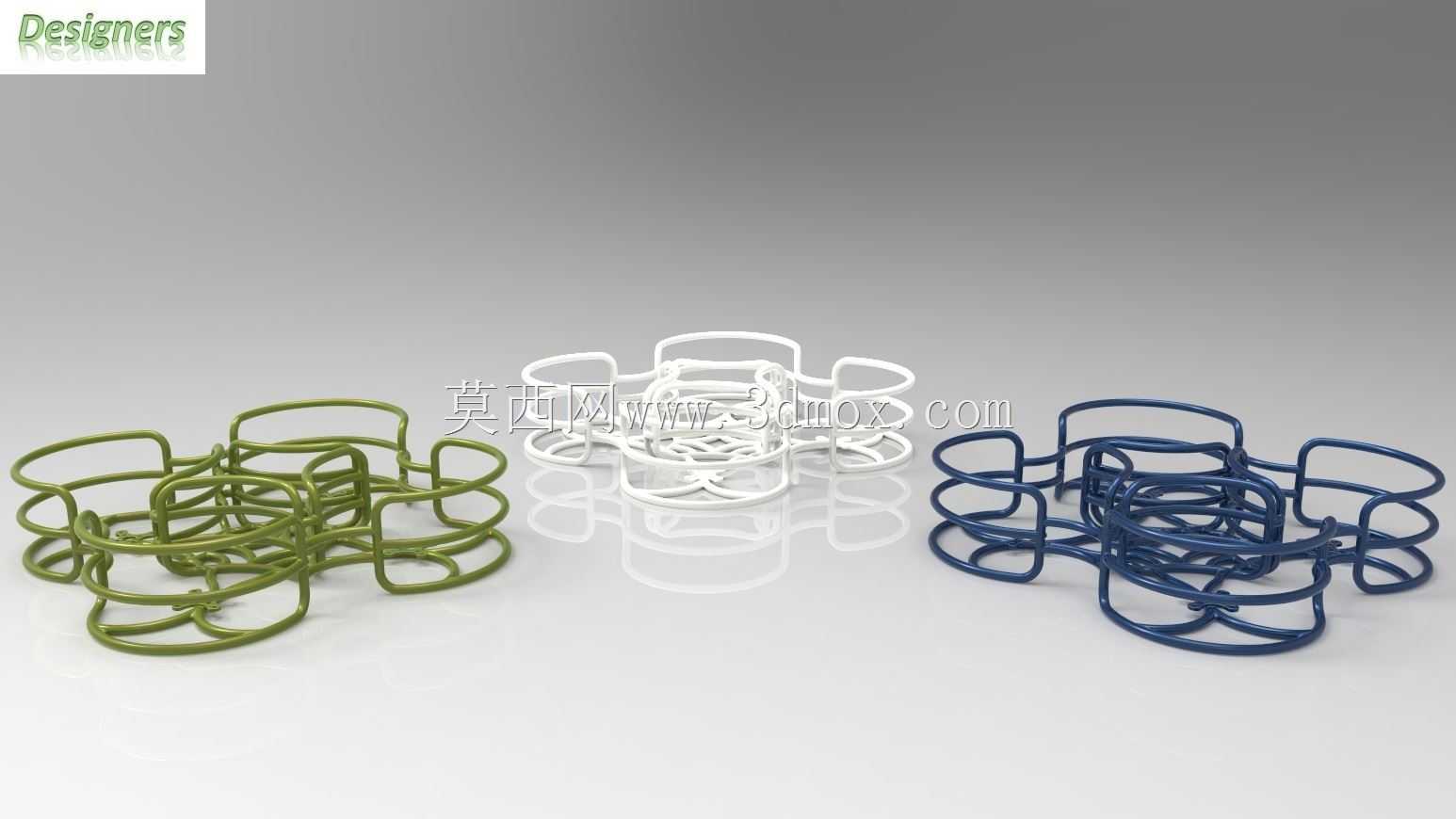

这款四旋翼机架结构在设计时优先考量了轻量化需求，整体采用镂空框架式构型，在保证结构刚性的前提下尽可能削减了非必要的实体结构，有效降低整机起飞重量，提升飞行续航表现。结构上未预留摄像头安装位，定位为纯飞行练习、基础特技飞行使用的机架构型，避免了多余安装结构带来的重量冗余与风阻增量。从安装边界来看，机架整体外形尺寸控制在11.25英寸×11.25英寸×2.75英寸，整体围合体积约13.03立方英寸，紧凑的尺寸既适配小场地飞行需求，也能降低飞行过程中的碰撞损伤概率。机架的电机安装孔位适配AXI Gold 2208、2212/20、2217系列外转子无刷电机，这类电机是中小型航模四旋翼的常用动力选型，孔位匹配度高，无需额外打孔改装即可完成动力组件装配，电池仓预留空间可容纳容量不超过3200毫安时的锂聚合物电池，平衡了续航时长与整机重量控制的需求。制造适配性上，该结构同时兼容两种加工成型路径，采用3D打印制作时，可选用PLA、PETG等常用航模打印耗材，一体打印即可完成主体结构制作，无需额外拼接工序；采用铸造加焊接工艺制作时，可选用轻质铝合金材料，在保证结构强度的同时进一步降低机架自重，适合小批量试制场景。旋翼适配方面，机架的机臂长度与电机安装位间距，适配最大5英寸及以下尺寸的螺旋桨，该尺寸桨叶与适配电机的动力输出特性匹配度高，能兼顾飞行拉力与响应速度，避免大桨带来的动力过载问题。日常使用场景中，这类无摄像模块的轻量化机架多用于航模新手的飞行操作练习，即使发生碰撞损坏，替换成本也相对较低，同时也可作为高校航模社团进行动力调试、飞控参数整定的测试平台，镂空的框架结构也能直观观察到内部电调、飞控的接线与工作状态，方便调试过程中的故障排查。结构设计上，机臂与中心机架采用一体化连贯的框架构型，减少了分体装配带来的连接松动风险，多层环绕的框式结构能在发生侧向碰撞时分散冲击力，避免单个机臂受力断裂，提升机架的抗损能力。
