五辐条轻量化汽车轮毂结构设计

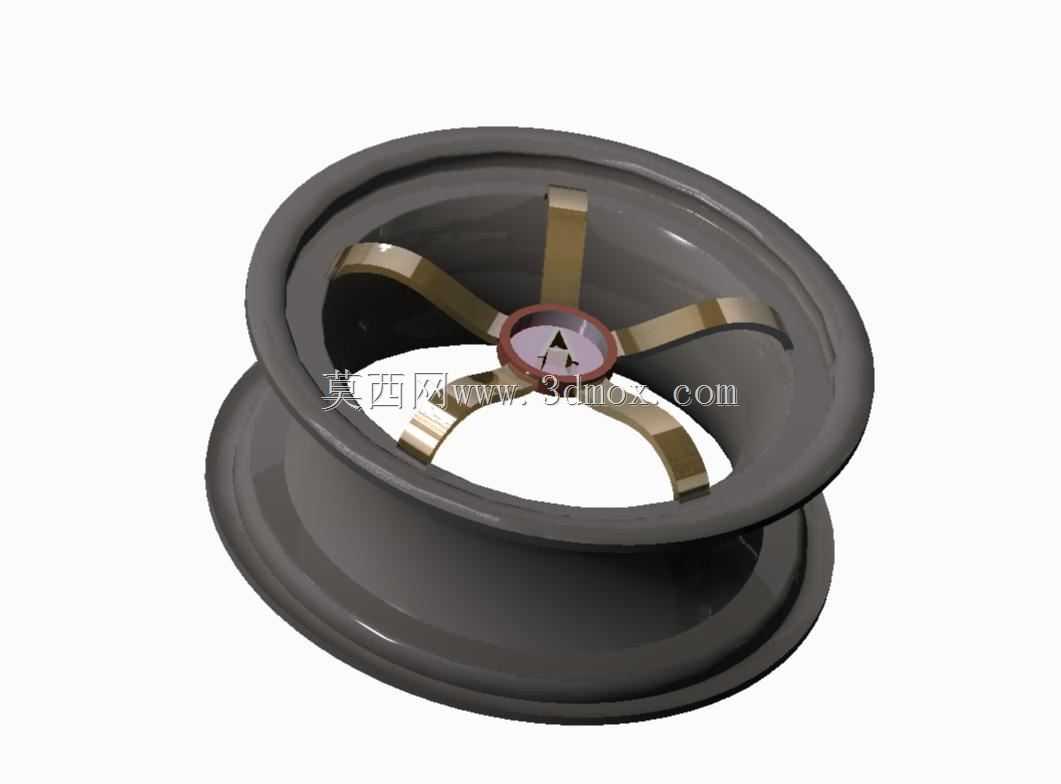

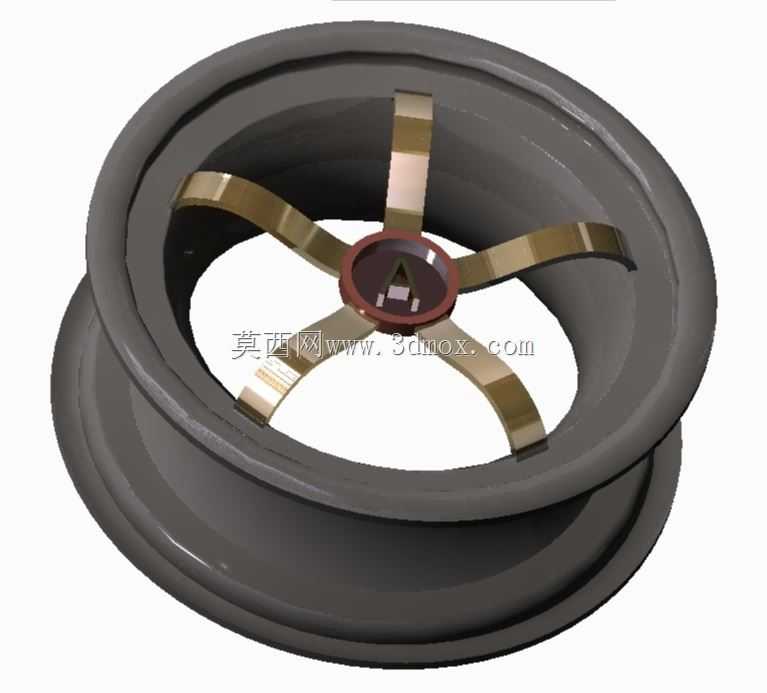

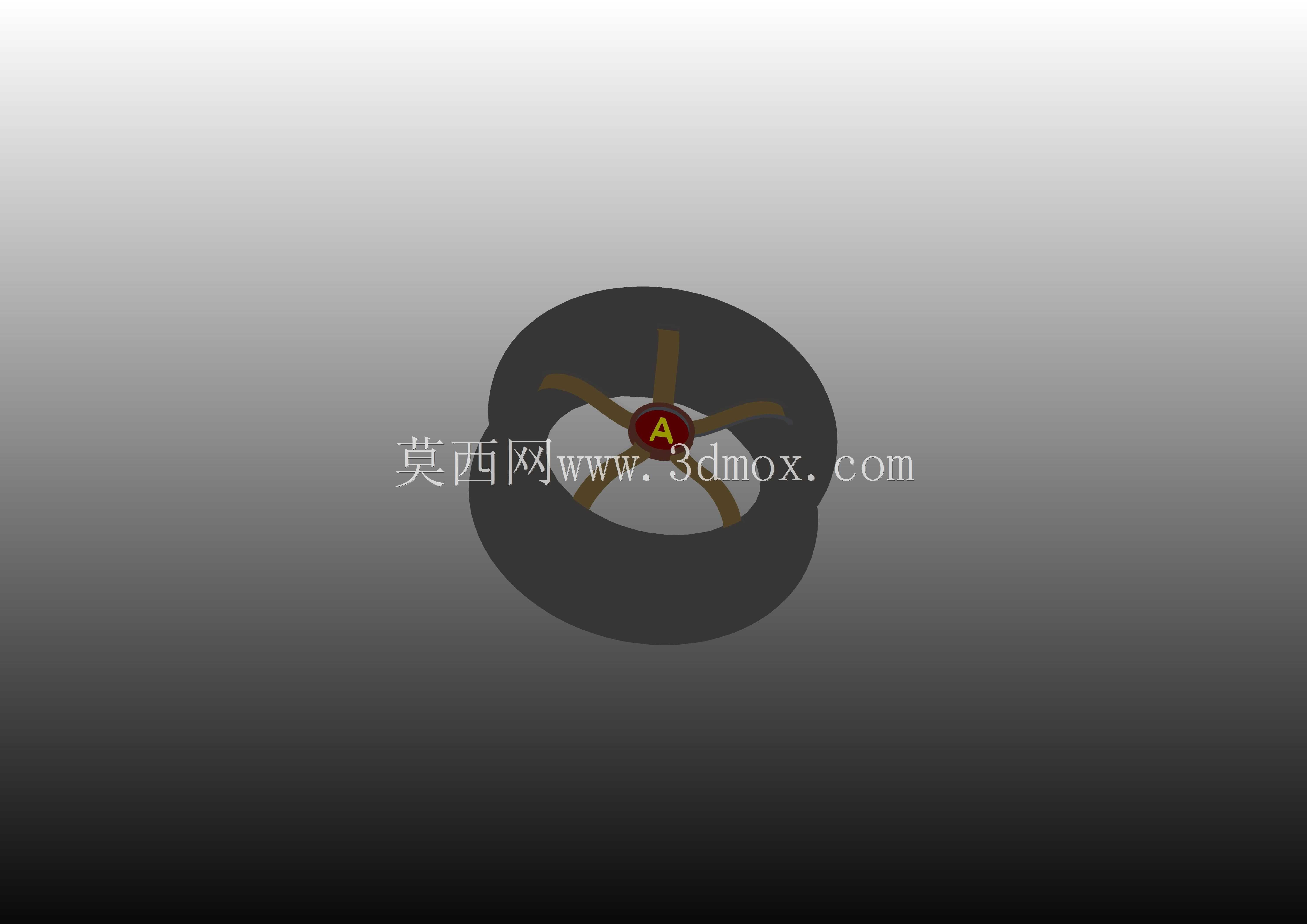

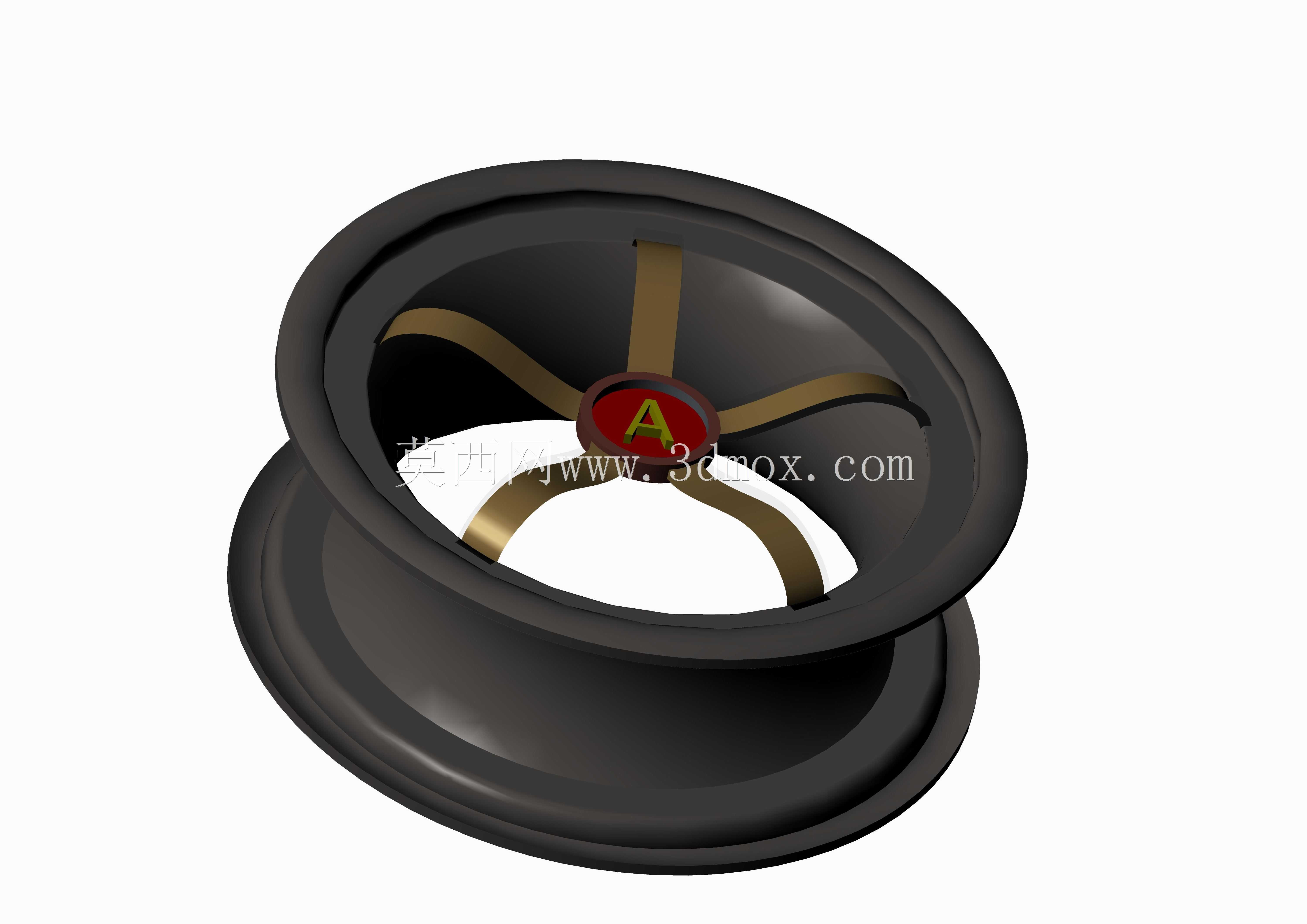

这款轮毂的结构设计首先围绕乘用车行走系统的实际工况展开，日常道路行驶中，轮毂需要同时承载车身静载荷、过坎时的冲击载荷以及转向时的侧向力矩，因此轮辋部分采用了深槽式的双层卷边结构，轮缘位置做了加厚过渡，既能够适配无内胎轮胎的安装密封要求，也能在轮胎发生剐蹭路沿时优先承受摩擦，避免损伤轮辋主体的密封面。辐条部分采用了五根等距分布的弯扭式宽辐设计，每根辐条从中心安装盘位置向外平滑延伸至轮辋内壁，辐条截面做了渐变处理，靠近中心盘的位置截面更厚，向轮辋方向逐渐收窄，这种设计一方面可以在保证整体抗弯抗扭强度的前提下，减少不必要的材料堆砌，降低簧下质量，提升车辆悬挂的响应速度，另一方面五辐的对称结构也方便日常的轮胎拆装与动平衡校准，不会出现奇数辐条对位困难的问题。中心安装区域设置了定位凸台与螺栓孔位，凸台的尺寸严格匹配车轴的安装轴径，能够保证轮毂安装后的同轴度，避免高速行驶时出现径向跳动，螺栓孔的分布圆直径符合常规乘用车的安装标准，周边做了沉孔处理，让固定螺栓安装后端面不突出轮毂表面，避免加装装饰盖时出现干涉。从实际应用场景来看，这款轮毂适配紧凑型家用乘用车的16寸轮胎规格，轮辋的宽度符合标准J值范围，安装时需要注意中心孔的配合间隙，如果匹配不同车型需要加装对应尺寸的中心套环，避免高速抖动。设计过程中优先考虑了铸造工艺的可行性，辐条与轮辋、中心盘的连接位置都做了大圆角过渡，避免应力集中导致的行驶中断裂风险，同时辐条背面预留了平衡块的粘贴位置，不会因为辐条造型凸起导致平衡块粘贴不牢。轮辋的气门嘴孔位置设置在两根辐条之间的空隙处，既方便充气操作，也不会被辐条遮挡，日常检查胎压时不需要转动车轮寻找气嘴。整体结构没有多余的装饰性凸起，表面的曲面过渡流畅，在车辆行驶时能够引导气流穿过辐条间隙，带走刹车系统产生的热量，避免长距离制动后刹车盘温度过高导致制动性能衰减。
