沉头内六角全螺纹紧固螺钉结构设计

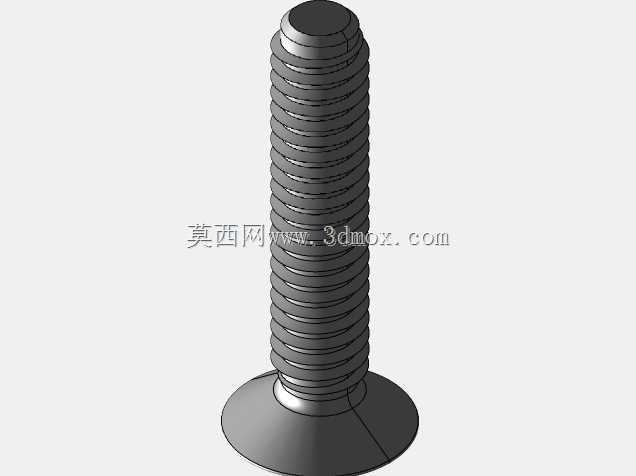

　　沉头螺钉作为最常见的可拆卸紧固连接件，在各类机电设备、钣金结构、仪器仪表装配场景中应用占比极高，这类紧固件的核心设计逻辑是安装完成后螺钉头部完全沉入被连接件的沉孔内，保证装配面平整无凸起，避免突出的头部干涉周边运动部件、或是影响外观面的平整度。从结构细节来看，这款沉头螺钉采用全螺纹设计，螺杆部分全程加工连续三角外螺纹，螺纹牙型角符合通用公制紧固螺纹标准，牙侧间隙控制在标准公差范围内，既保证与内螺纹件旋合时的顺畅度，也能在额定预紧力下提供足够的连接强度，不会出现滑牙、脱扣的失效问题。

　　头部采用90度沉头锥面设计，这个锥面角度是和被连接件上的沉孔锥角严格匹配的，安装过程中随着螺钉旋入，锥面会逐步贴合沉孔内壁，自动完成对中定位，不需要额外的定位工装就能保证螺钉轴线与安装面垂直，避免因为安装偏斜导致的螺纹受力不均、局部应力集中断裂的问题。在实际选型应用中，这类沉头螺钉多用于两个薄板件的连接场景，比如仪器仪表的外壳拼接、小型设备的面板固定、钣金护罩的装配，安装时需要在外侧被连接件上预先加工对应规格的沉头孔，沉孔的深度要保证螺钉头部完全沉入板面以下0.1到0.2毫米，既不能过深导致锥面贴合面积不足降低锁紧力，也不能过浅导致头部突出影响后续装配。

　　螺纹部分的长度设计覆盖整个螺杆，当被连接件总厚度小于螺杆长度时，多余的螺纹段可以直接旋入下方带内螺纹的基体，不需要额外预留光杆段的避让空间，适配更多变厚度的连接场景，相比半螺纹螺钉的适配性更强。建模过程中需要重点关注螺纹收尾处的过渡结构，不能直接在螺杆末端截断螺纹，要做符合加工工艺的退刀收尾结构，还原实际车削加工或是滚丝加工的工艺特征，同时头部的内六角驱动槽要保证深度符合标准，槽口边缘做微小的倒角处理，避免内六角扳手插入时卡滞、或是槽口边缘应力集中导致拧动时崩裂。

　　在安装边界上，需要注意沉孔周围的最小边距，不能距离板材边缘过近，否则旋紧时的锥面扩张力会导致板材边缘开裂，对于塑料件、薄铝板这类低强度材质的被连接件，还需要在螺钉头部下方增加平垫分散压紧力，避免锥面压溃安装孔周边的材质。这类紧固件的三维建模需要严格匹配对应规格的尺寸公差，尤其是螺纹大径、中径的公差带，还有沉头锥面的角度公差，保证模型导出后可以直接用于装配干涉检查、装配工艺模拟，不需要二次调整尺寸。
