立式承压工业罐体结构三维设计

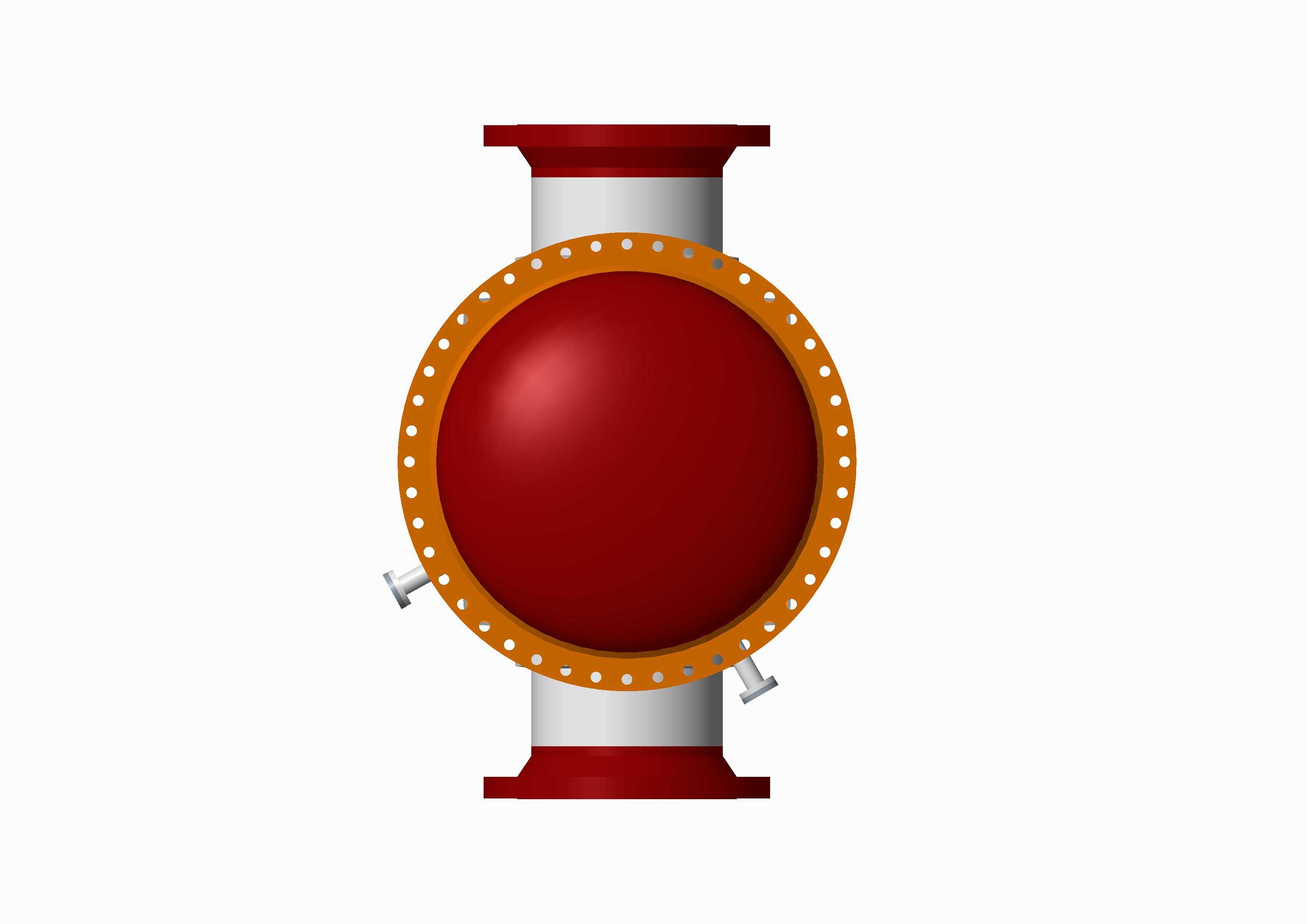

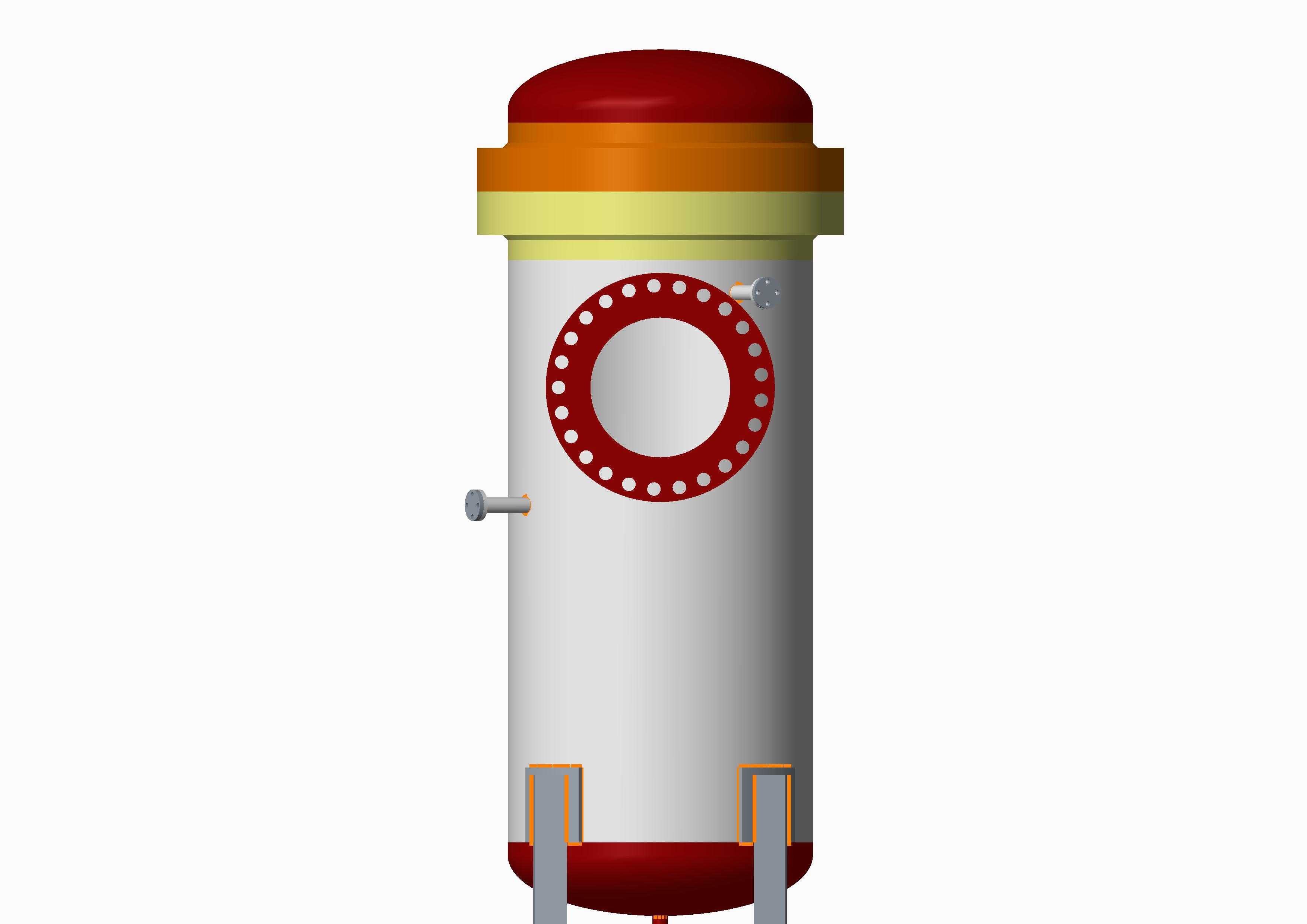

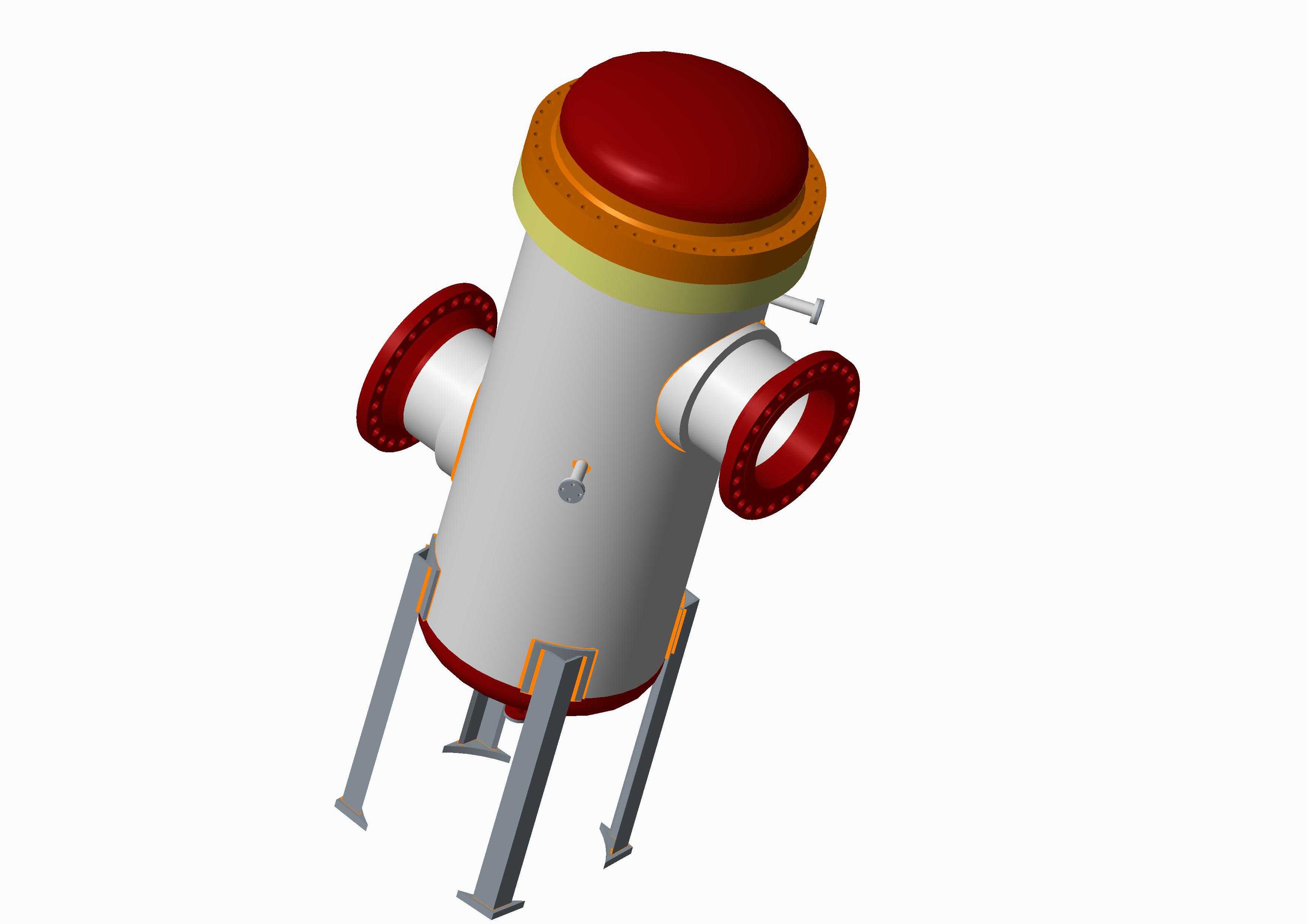

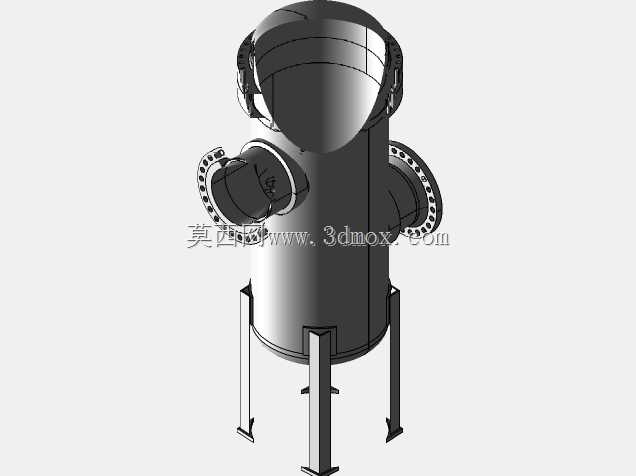

这款立式承压罐体的三维结构设计，核心面向中小型工业生产场景的蒸汽供给、流体介质承压存储需求，常见于食品加工生产线的工艺蒸汽供应、小型化工车间的介质缓冲、印染厂区的集中供热配套环节，可适配饱和蒸汽、洁净承压水等多种流体介质的工况要求。从结构设计逻辑来看，整体采用立式圆柱筒体布局，能最大程度压缩厂区地面占用面积，底部设置的四个对称支脚直接贴合混凝土地面基础安装，安装时无需额外搭建高位钢架，支脚与筒体底部采用圆弧过渡焊接结构，可均匀分散罐体满水运行时的垂直载荷，避免局部应力集中导致的焊缝开裂风险。筒体顶部采用椭圆形封头结构，相比平封头可降低30%以上的承压应力集中系数，封头与筒体连接段设置多层环形加强圈，适配中低压工况下的环向受力要求，顶部封头区域预留的接口可直接对接安全阀、压力表、排气阀等安全附件，满足压力容器的安全规范要求。筒体侧面设置的大口径圆形人孔采用带均布螺栓孔的法兰结构，人孔法兰与筒体采用双面焊连接，螺栓孔沿法兰圆周等距排布，可保证密封垫片受力均匀，日常检修时操作人员可通过人孔进入罐体内部清理水垢、检查内壁腐蚀情况，人孔旁侧预留的两个小口径侧向接口，可分别对接液位计、介质进出管路，无需在筒体额外开孔破坏整体结构强度。建模过程中严格遵循自上而下的装配设计逻辑，先确定整体安装边界尺寸，再依次拆分筒体、封头、支脚、法兰、接口等独立零件，所有配合面均预留实际加工所需的公差余量，法兰连接位置的密封面结构、焊缝坡口尺寸均按照实际加工工艺要求建模，可直接导出工程图用于生产下料。整体安装边界充分考虑厂区运输与就位需求，筒体直径与高度比例控制在1:3.2区间，可通过标准工业厂房门完成场内运输，侧向接口的伸出长度控制在合理范围，避免现场管路对接时出现操作空间不足的问题，底部支脚的安装孔位间距按照通用设备安装基础标准设计，可直接适配多数厂区已预留的锅炉安装地脚点位，减少现场基础改造工作量。
