美标椭圆头桁架头半空心铆钉三维设计

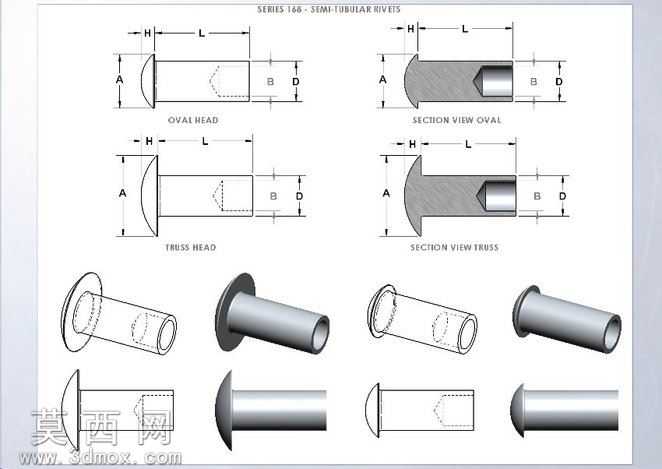

本次三维建模围绕美标系列半空心铆钉展开，覆盖椭圆形头、桁架头两种主流头型的半空心铆钉结构，建模过程严格遵循美国相关标准的尺寸规范，先通过二维工程图的尺寸标注提取核心参数，包括铆钉头部直径、头部高度、杆部直径、杆部长度、半空心孔的深度与孔径等关键尺寸，确保每一处结构尺寸都符合标准要求。建模时首先绘制铆钉的轴向截面草图，对椭圆头铆钉，通过样条曲线精准拟合椭圆头部的曲面轮廓，保证头部曲面顺滑无棱角，符合实际产品的外形特征；对桁架头铆钉，则按照标准的截形轮廓绘制头部的折线与圆弧过渡结构，还原桁架头的特定外形。完成截面草图后通过旋转凸台命令生成铆钉的主体实心结构，再针对半空心部分，在铆钉杆部的对应端绘制空心孔的截面轮廓，通过旋转切除命令生成半空心腔体，同时对空心孔的入口处做微小的倒角处理，还原实际铆钉加工时的工艺细节，避免尖锐棱边的出现。材质设置上选用常见的碳钢铆钉材质，调整材质的金属粗糙度、反射率参数，让渲染后的模型呈现出真实的金属哑光质感，同时对模型的边线做适当的圆角处理，匹配实际冲压、车削加工后的铆钉边缘特征。结构设计上充分还原半空心铆钉的使用特性，半空心结构既保留了实心铆钉的连接强度，又降低了铆接时的所需压力，椭圆头铆钉头部接触面积大，铆接后承压均匀，适合对表面平整度有要求的连接场景；桁架头铆钉头部的特定结构能在铆接时更好地分散应力，适合有一定振动工况的连接场景。建模过程中对两种头型的铆钉分别做了结构校验，确保杆部与头部的过渡处无应力集中的几何突变，半空心孔的深度与杆长的比例符合美标规范，既保证铆接时杆部能顺利胀开形成可靠的铆接接头，又不会因孔过深导致铆钉杆部强度不足。渲染环节采用正交视角与透视视角结合的方式，既输出了带尺寸标注感的工程展示视角，清晰呈现各部分结构比例，也输出了立体渲染视角，直观展示铆钉的三维外形与金属质感，同时搭配剖面视图展示半空心孔的内部结构，让使用者能清晰理解铆钉的内部构造与设计逻辑，整个模型的几何拓扑结构规整，无多余碎面、破面，可直接用于装配模拟、工程出图或者3D打印验证等场景。
