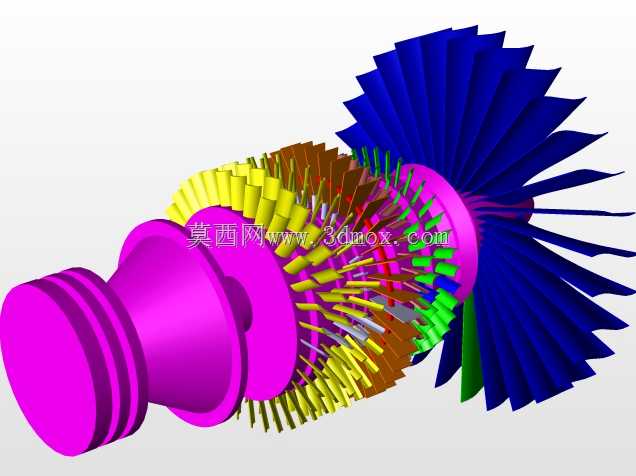

分色结构展示涡轮喷气发动机

这款涡轮喷气发动机的三维结构模型，完整还原了轴流式涡喷发动机的核心流道部件布局，在航空装备研发、教学演示、动力系统结构验证场景中都能发挥实际作用。从结构设计逻辑来看，模型采用分色区分不同功能组件的方式，将进气端压气机段、燃烧室段、涡轮做功段、尾喷段的边界清晰划分，能让结构工程师快速识别各部件的装配关系与气流走向。压气机部分采用多级轴流叶片布局，叶片沿轮毂周向均匀排布，不同级次的叶片弦长、安装角存在渐变设计，匹配气流在压缩过程中的压力、流速变化规律，保证进气压缩效率的同时，兼顾转子转动时的动平衡特性，设计阶段就考虑了高速旋转下的叶片离心力承载边界，轮毂与叶片的连接过渡段做了圆弧强化处理，避免应力集中导致的结构失效。燃烧室段的内部导流结构、燃油喷嘴安装位在模型中都做了对应还原，能清晰看到压缩空气进入燃烧室后的流道转向结构，匹配燃油喷射后的混合燃烧空间需求，该段的外壳安装法兰做了均布螺栓孔设计，可与前后段的压气机机匣、涡轮机匣实现精准对接，安装时的同轴度定位基准设在法兰止口位置，能有效降低装配后的转子偏心问题。涡轮段的叶片尺寸明显大于压气机端叶片，匹配高温高压燃气做功后的能量输出需求，涡轮转子与压气机转子采用同轴连接结构，轴段上的轴承安装位预留了足够的支撑跨度，能平衡两端叶轮转动时的径向载荷，减少高速运转时的轴系振动。尾喷段的收敛流道结构做了平滑过渡设计，避免燃气排出时产生紊流影响推力输出。从安装边界来看，整机的径向最大尺寸出现在涡轮端叶片的外圆位置，轴向长度从进气口整流罩前端到尾喷口出口做了等比例还原，机匣外部的安装吊耳位置、管路接口预留位都有体现，可直接用于动力舱的布局适配校核，也能作为航空发动机原理教学的具象化演示载体，帮助从业者快速理解涡喷发动机的工作逻辑与各部件的功能关联，在做新型小推力涡喷发动机的方案迭代时，也可参考该模型的结构比例做参数化调整，缩短前期方案论证的周期。
