星型布局航空活塞动力装置结构

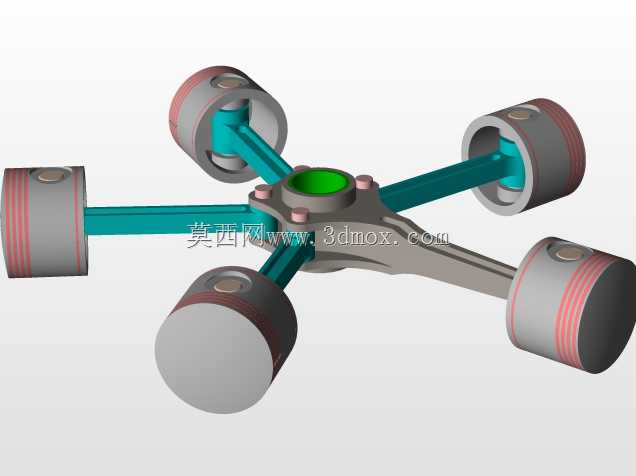

该径向动力结构的核心应用场景集中在轻型通航飞机、早期螺旋桨战机及小型航空试验平台，这类场景对动力单元的迎风面积、重量分配比、低速扭矩输出特性有明确要求，相比直列或V型动力布局，径向排布的气缸环绕中心曲轴箱设置，能在相同排量下缩短曲轴整体长度，降低动力单元的轴向安装尺寸，适配螺旋桨直连的传动需求，省去额外的减速传动结构，减少动力传递路径上的损耗。从实际用途来看，这套结构通过活塞的往复直线运动转换为曲轴的旋转扭矩，为航空器提供推进动力，多缸环绕的布局能让每个气缸的做功行程均匀错开，曲轴运转时的受力更均衡，大幅降低运转过程中的振动幅值，提升动力输出的平顺性，也能减少机身结构的振动疲劳损伤。在功能特性层面，这套结构的连杆组件采用中心主连杆搭配周边副连杆的铰接形式，中心主连杆直接与曲轴曲柄销连接，其余气缸的副连杆通过铰接销固定在主连杆的凸缘上，这种设计能让所有活塞的运动行程保持一致，避免不同气缸压缩比出现偏差，保证各缸做功效率均匀；气缸本体采用散热鳍片集成结构，适配航空场景下的迎面气流风冷需求，无需额外布置复杂的水冷管路，降低动力系统的整体重量与故障点。设计过程中首先确定了气缸的数量与排布角度，六组气缸以60度夹角均匀环绕中心曲轴箱分布，保证曲轴每旋转60度就有一个气缸进入做功行程，让扭矩输出的波动值控制在合理区间；安装边界上，中心曲轴箱的前端设置有标准的螺旋桨连接法兰，后端预留有附件机匣的安装接口，可直接匹配磁电机、燃油泵、滑油泵等附属附件的安装位，气缸外侧的最大回转半径控制在紧凑范围内，避免与发动机整流罩内壁发生干涉，曲轴的轴向定位台阶与主轴承座的同轴度公差严格控制，保证高速运转时不会出现偏磨问题。整套结构的运动副配合间隙按照航空动力的工况要求设置，活塞与气缸壁的配合间隙兼顾热膨胀余量与密封性能，连杆铰接处的衬套采用耐磨材质，能承受长时间往复运动的磨损，曲轴箱的加强筋布局围绕主轴承座辐射设置，可承受多缸做功时传递的交变载荷，避免箱体出现应力变形。
