多联安装式圆形接口集成固定座结构设计

　　该构件属于设备管线集成安装类的固定支撑部件，主要应用在工业设备气路、液路或者电路的多线路并行排布场景，比如自动化生产线的阀岛侧接口固定、小型液压站的油路分路安装、测试台架的多通路信号接口排布，这类场景往往需要在有限的安装空间内规整排布多个同规格接口，同时保证安装强度与后期维护的便利性。从结构设计逻辑来看，主体采用弧形背腔搭配直板安装面的组合形式，弧形背腔的设计并非单纯的造型处理，而是为了适配圆形管线或者圆柱形接插件的尾部走线空间，当接口接入后，尾部的管线可以顺着弧形腔自然弯折排布，避免直角弯折造成的管线折损、信号衰减或者流体阻力增大问题，直板安装面则是为了贴合设备的安装基准面，保证安装后整体的平面度，不会出现安装应力集中的情况。

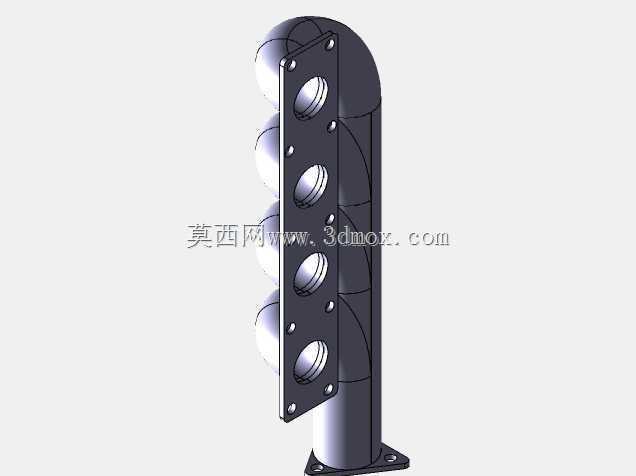

　　安装面上均匀排布了四个圆形通孔接口，接口的孔径按照常规通用快插接头的标准尺寸做了适配设计，孔位之间的间距经过严格核算，既保证相邻接口接入接头后不会出现操作空间干涉，也尽可能压缩了整体安装面的宽度，适配设备侧方狭窄的安装空间；安装板的四个角位以及相邻接口之间都设置了沉头安装孔，沉头孔的深度可以完全容纳标准内六角螺丝的头部，安装后螺丝头部不会突出安装面，避免对接头插拔操作造成剐蹭，同时多点位的固定孔设计，可以根据实际安装场景选择对应的固定点位，既可以全孔锁死保证高振动工况下的连接可靠性，也可以选择对角孔固定满足快速拆装的需求。从安装边界来看，构件整体的径向尺寸控制在较小范围内，弧形背腔的外圆弧半径与安装板宽度做了等比例匹配，

　　安装后突出安装基准面的距离不会超过常规快插接头接入后的总长度，不会额外占用设备周边的操作空间；构件底部设置了圆柱形定位凸台，凸台直径与安装基准面上的预制定位孔做了间隙配合设计，安装时可以先通过凸台完成预定位，再锁付固定螺丝，大幅降低安装时的孔位对齐难度，尤其是在设备内部视线受限的安装场景下，这种预定位结构可以有效提升装配效率。在功能特性上，该固定座将多个分散的接口集成在单一构件上，替代了传统多个独立接头座分别安装的形式，一方面减少了安装面上需要加工的孔位数量，降低了设备面板的加工难度与加工成本，另一方面集成式的设计让多路线缆或者管线的排布更加规整，后期排查线路故障时可以快速定位对应接口，不需要在杂乱的分散接头中逐一核对；

　　构件的壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，既可以避免注塑或者机加工过程中出现应力集中导致的构件开裂，也可以减少安装过程中尖锐边角对操作人员或者管线外层的划伤。设计过程中还充分考虑了不同工况的适配性，安装板的厚度经过强度校核，在满负荷接入接头、管线存在一定拉拽力的情况下，安装板不会出现弯曲变形，弧形背腔的壁厚与安装板保持一致，保证整体结构强度的均衡性，不会出现局部强度薄弱的位置；接口孔的内壁做了轻微的倒角处理，接头插入时可以起到导向作用，同时避免孔口的毛刺划伤接头的密封胶圈，提升密封连接的可靠性。
