耐腐减薄型断头台剪板设备结构设计

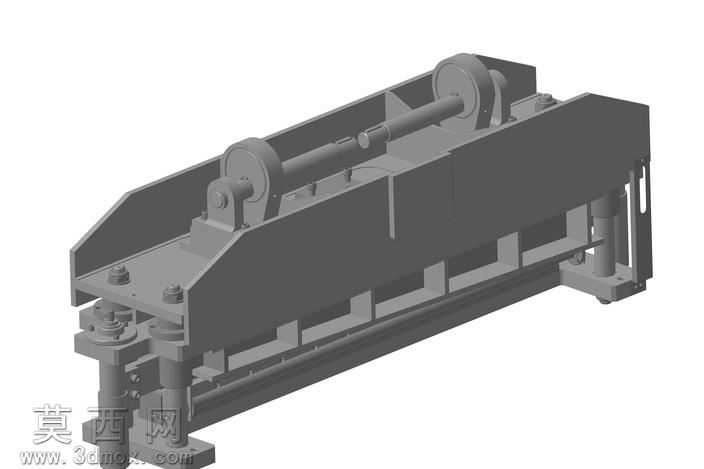

本三维模型采用参数化建模方式完成断头台台剪板机的整体结构搭建，建模过程中严格遵循机械裁切设备的运动逻辑与装配公差要求，对各部件的配合间隙、运动行程做了精准的参数约束，确保模型可直接用于结构验证与运动仿真。模型整体采用灰铸铁质感的材质渲染，对机架的焊接拼接结构、传动辊轴的安装座、上下刀架的导向立柱、底部调节螺栓等细节都做了精细化的特征还原，没有省略关键的装配定位结构，能够清晰呈现剪板机的力传导路径：动力通过上部的传动辊组传递至刀架，沿两侧垂直导向结构完成上下往复裁切动作，底部的可调支撑结构可根据裁切需求调整作业高度与水平度，适配不同厚度板材的进料定位。设计过程中针对1500毫米幅宽、2毫米厚度的耐腐蚀板材裁切需求做了专项结构优化，机架采用加厚的箱型梁结构设计，有效降低裁切作业时的结构形变，提升裁切断面的平整度；刀架部位预留了刀具快换的安装位，可根据不同材质板材的裁切需求更换对应刃口的刀具，导向部位加装了耐磨衬套结构，减少长期往复运动带来的磨损，延长设备的维护周期。模型完整还原了设备的进料托台、侧边定位挡块、传动端的轴承座安装结构、机架侧面的吊装孔等实用结构，各部件的装配关系完全符合实际机械加工设备的装配逻辑，可用于设备的方案展示、结构教学以及后续的工程出图参考，渲染阶段采用了均匀的工业场景光照，清晰呈现各部件的结构轮廓与装配层次，没有过度添加装饰性特效，重点突出设备本身的机械结构特征与功能设计细节，确保观看者能够直观理解该剪板机的工作原理与结构优势。
