四角安装型防振支撑固定支架结构

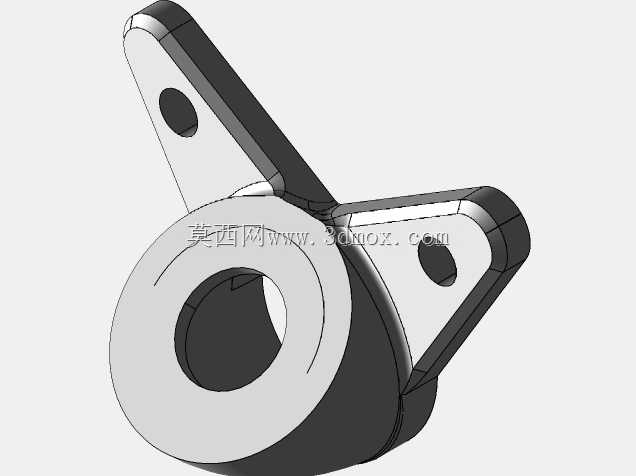

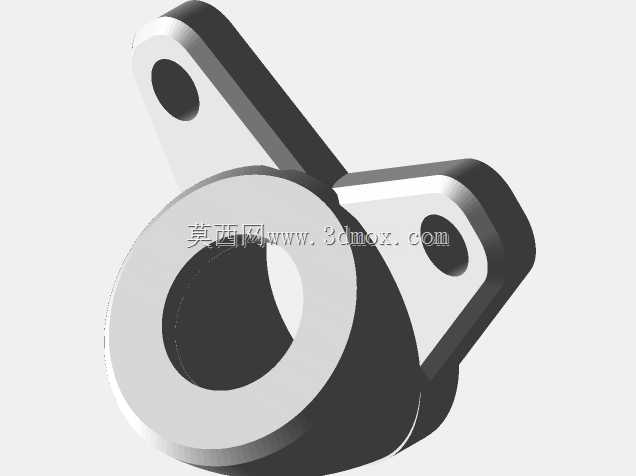

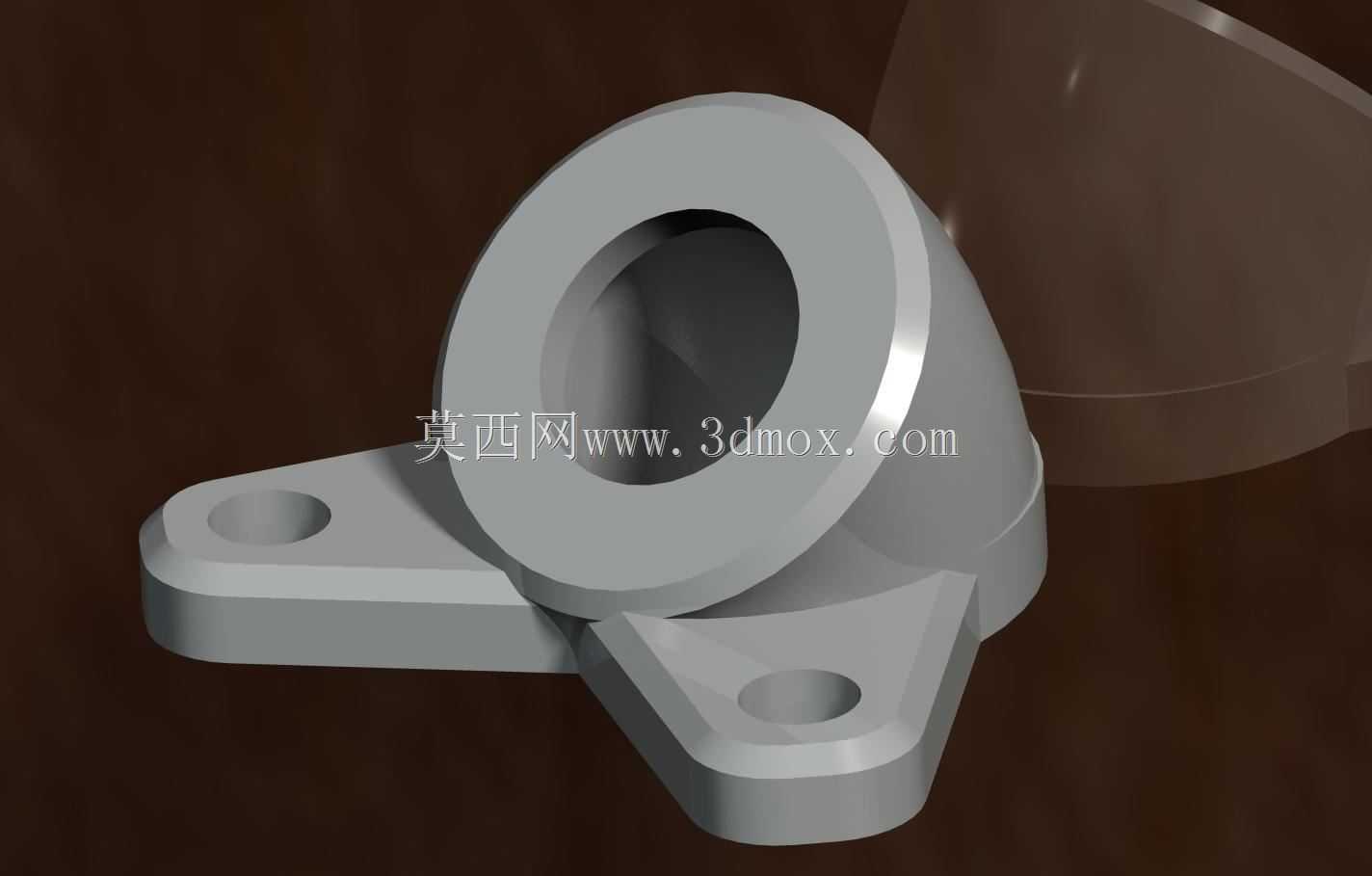

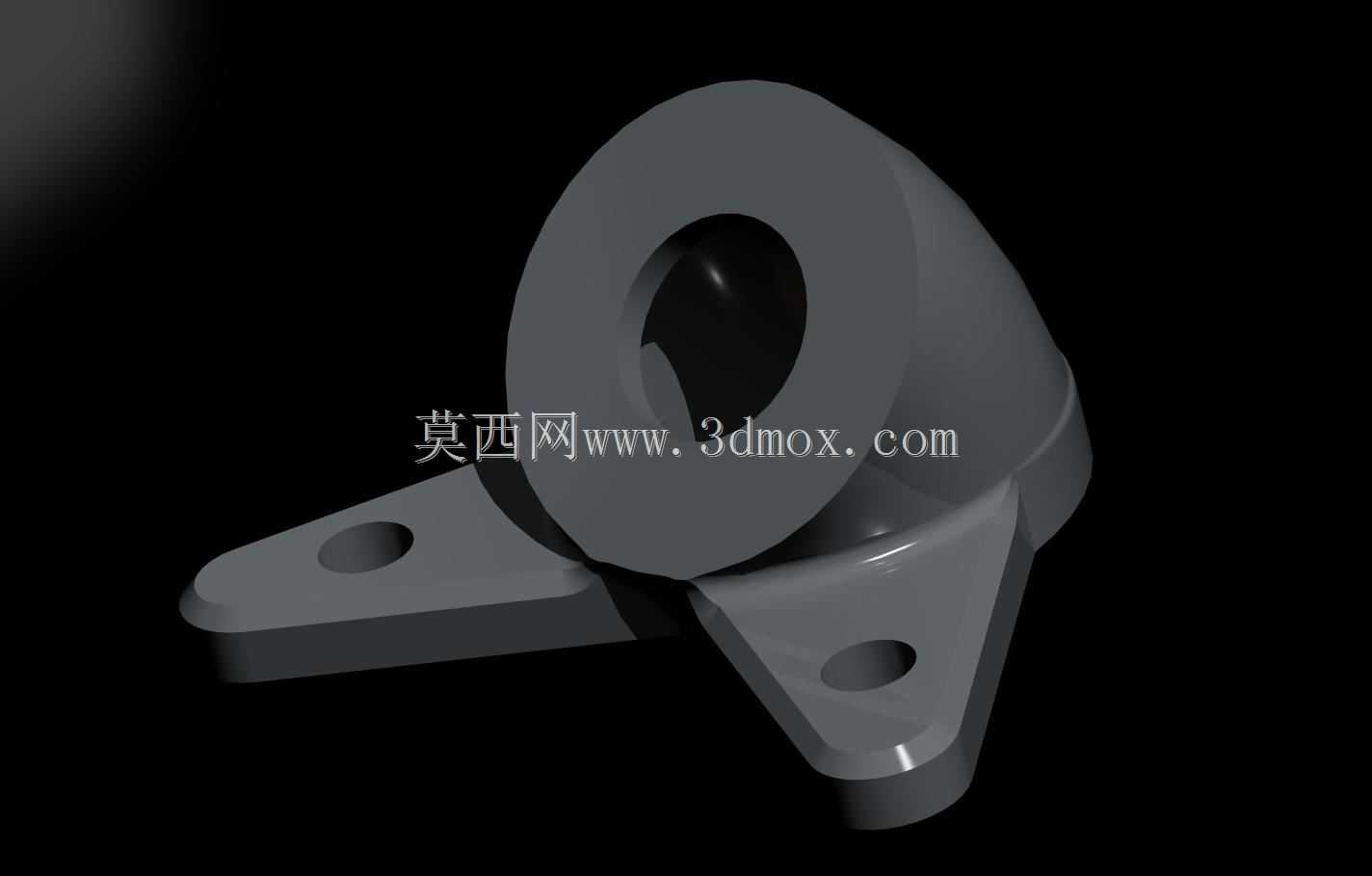

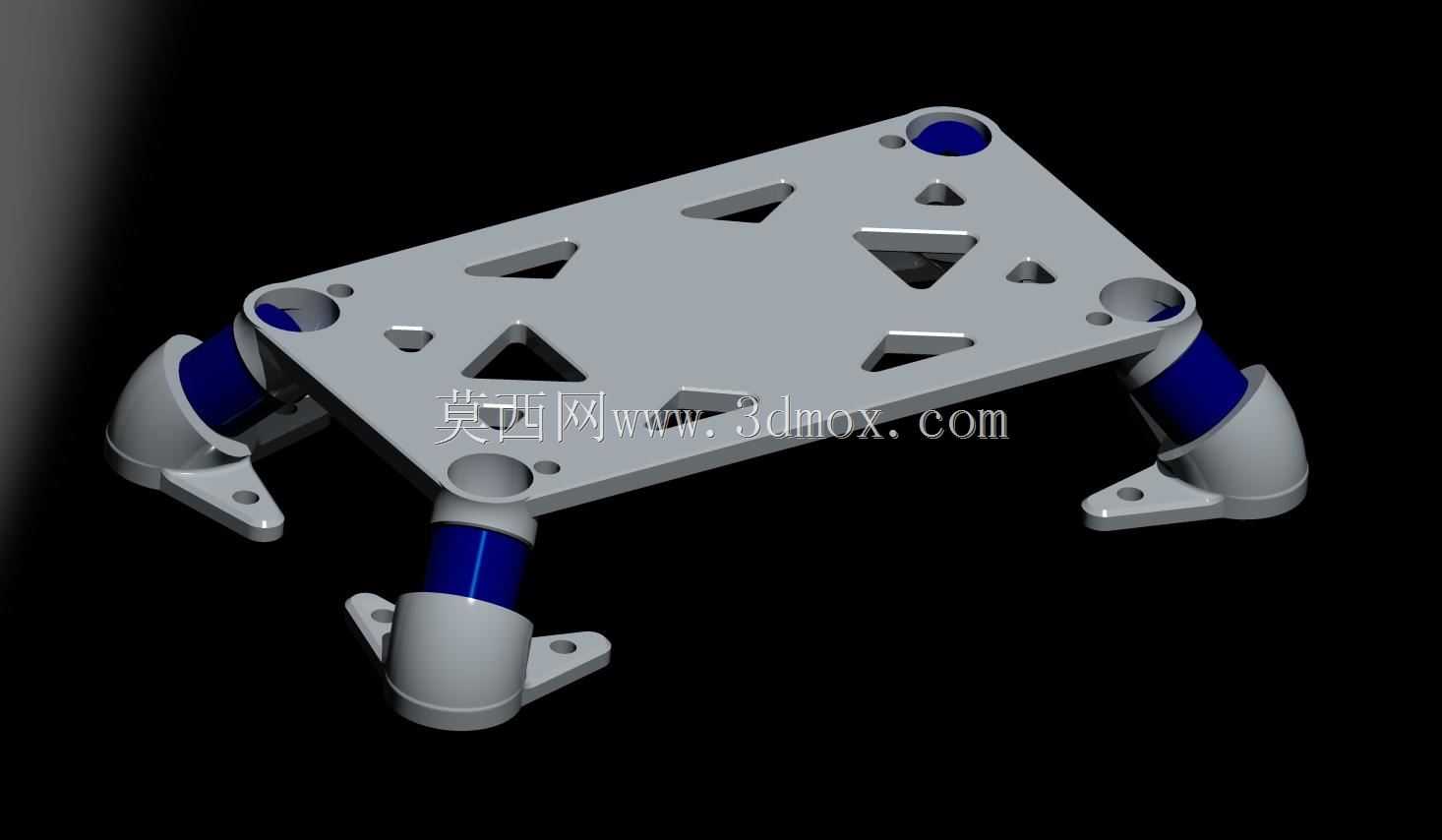

在工业设备的小型精密模组安装场景中，这类带安装耳的防振支撑件是解决微幅振动传导的常用结构件，多数应用在对振动幅值敏感的小型传感模组、微型气动元件、轻载电控组件的安装工位，用来隔绝设备本体运行产生的高频微振，避免振动传递到精密元器件上影响检测精度或运行稳定性。不同于常规的圆柱形减振垫，这款支架采用了一体式的主体加两侧安装耳的结构，主体部分为带中心通孔的回转结构，中心孔用来穿装被支撑件的定位轴或者固定螺栓，两侧的安装耳向外延伸，每个耳片上预制了固定安装孔，安装时直接通过两个耳片的孔位将支架锁固在安装基板上，不需要额外设计压盖或者限位结构来固定减振件本身，能大幅减少安装工位的零件数量，压缩装配工序的耗时。设计上特意将两个安装耳设置为非对称的转角布局，仅适配四角安装的工位场景，也就是在被支撑件的四个角位置各布置一个该支架，每个支架通过两个安装点固定，四个支架组合后就能形成稳定的四点支撑平面，不会出现常规三点支撑容易产生的侧倾偏移问题，同时每个支架的支撑面与中心孔的同轴度控制在合理公差范围内，能保证被支撑件安装后轴线与安装基准面垂直，避免出现偏载导致的减振性能衰减。从安装边界来看，支架的主体高度控制在较低的尺寸区间，不会过多占用安装工位的垂直空间，适合在紧凑的设备内部腔体中布置，安装耳的外伸长度经过优化，既保证了固定孔位有足够的锁固操作空间，又不会过度占用水平方向的安装面积，两个安装耳之间的夹角经过反复验证，刚好适配四角布置时相邻支架的避让需求，不会出现相邻支架安装耳干涉的问题。支架下方预留的空间是特意设计的减振变形余量区，当被支撑件受到垂直方向的冲击载荷时，支架主体的橡胶或者弹性材质部分可以向下方的预留空间产生可控的形变，吸收冲击能量，避免弹性体被过度挤压出现永久变形，M2.5规格的螺孔适配小型精密元件的固定螺栓规格，能匹配绝大多数微型传感元件、小型气动阀岛这类轻载元件的安装螺纹尺寸，不需要额外加装转换接头。在实际选型使用时，这类支架通常搭配同规格的四个成组使用，每个角位的支架承载均匀，能同时缓冲垂直方向和水平方向的微幅振动，相比粘贴式的减振垫，这种带机械固定孔的结构不会因为长期使用出现粘胶老化脱落的问题，在有一定温度变化的设备内部环境中可靠性更高，安装后不需要定期检查粘接牢固度，能降低设备的后期维护成本。
