航空机载设备用八极接线端子排结构

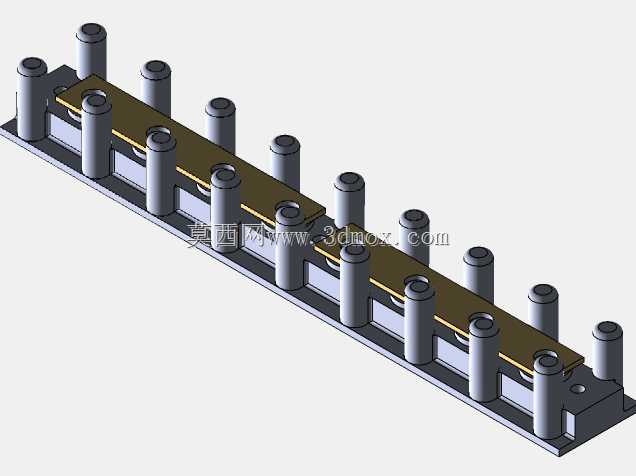

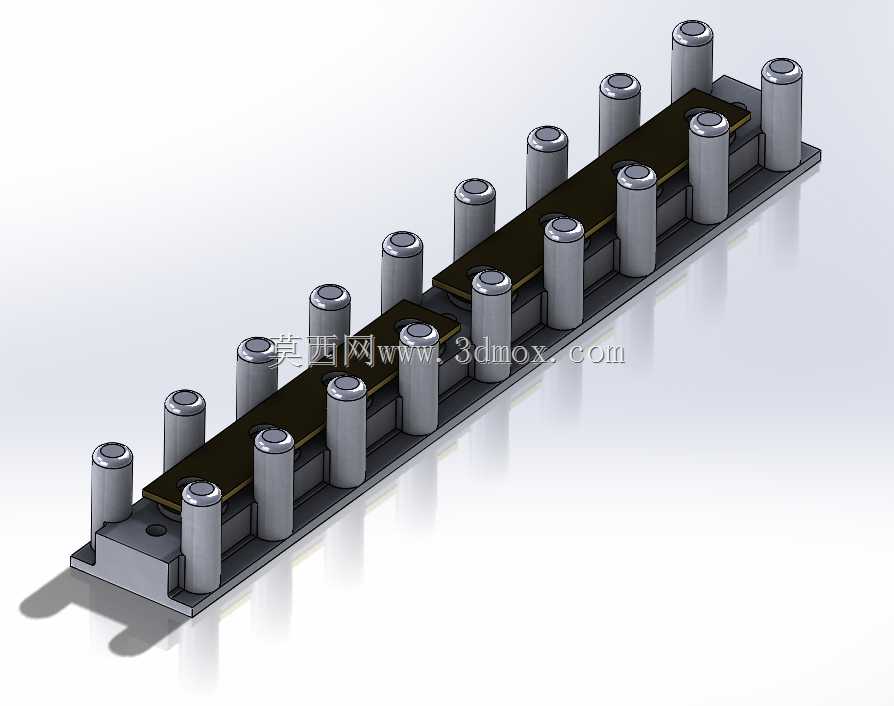

这款八极接线端子排，主要面向飞机设备机架内部的电气线路互联场景，适配机载环境下小空间内多回路导线的接驳固定需求，解决密集布线场景下线路规整、连接可靠的实际问题。在机载设备的舱内布线作业中，机架内部的控制回路、信号回路导线数量多，走线空间紧凑，普通民用接线端子排无法适配机载场景的安装边界与抗振要求，这款端子排的整体结构采用长条形基座设计，基座底部预留了安装定位孔，可直接通过紧固件固定在机架的预设安装位上，安装时不需要额外加工适配支架，能直接贴合机架型材的安装面，整体安装占用的横向与纵向空间都经过压缩，不会和周边的线束、设备壳体产生干涉。从功能特性来看，端子排共设置八个独立接线位，每个接线位采用柱状接线端子结构，接线时可将剥除绝缘层的导线端头插入端子的压接区域，通过端子顶部的锁紧结构实现导线的可靠固定，相邻接线位之间设置了绝缘隔条，能避免不同回路导线之间出现短接风险，隔条的高度略高于接线柱的压接面，即使在布线过程中导线出现小幅偏移，也不会触碰到相邻接线位的导电部分。设计过程中，首先考虑的是机载场景的安装适配性，基座的整体长度根据八组接线位的排布间距做了优化，在保证相邻接线位之间有足够绝缘间隙的前提下，尽可能压缩整体长度，基座的厚度控制在较小尺寸范围内，不会过多占用机架内部的布线空间；其次是接线操作的便利性，每个接线柱的锁紧操作方向垂直于基座安装面，作业人员在机架正面就可以完成所有导线的锁紧与拆线操作，不需要侧身探入机架缝隙内部操作，能有效提升机载设备布线与后期维护的作业效率。在安装边界方面，端子排两端的安装孔中心距经过精准匹配，适配机载机架上常用的安装孔位间距，基座底部的平面度控制在合理公差范围内，安装后不会出现翘曲变形，能保证每个接线柱的受力均匀，在机载设备运行产生持续振动的工况下，接线位置也不会出现松脱。基座整体采用绝缘性能优异的工程材质，接线柱采用导电性能良好的金属材质，兼顾绝缘防护与导电连接的双重需求，每个接线位可适配一定线径范围内的机载导线，能覆盖机架内部大部分控制、信号回路的导线接驳需求，布线完成后所有导线可沿端子排的长度方向规整排布，方便后续的线路梳理与故障排查。
