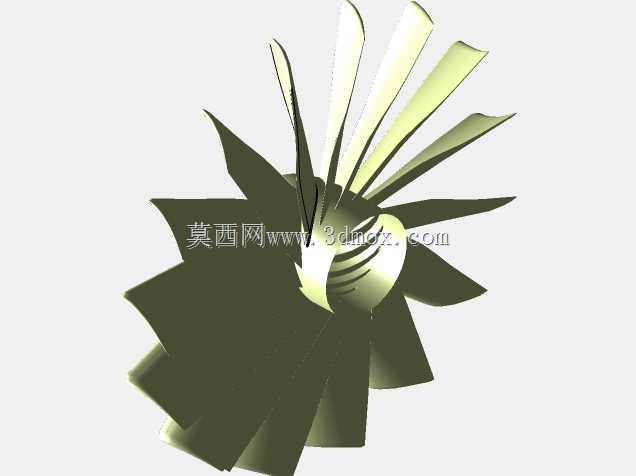

带翼型曲面结构的涡轮叶片

这类带翼型曲面的涡轮叶片，是透平类动力设备的核心做功部件，常见于航空发动机燃气涡轮、地面燃气轮机、涡轮增压器以及工业汽轮机的通流段，承担着将流体介质携带的热能、压力能转化为轴系旋转机械能的核心作用，其型面精度直接决定整套动力设备的能量转换效率与运行稳定性。从实际工程应用来看，叶片的翼型截面设计并非统一曲率的规则曲面，沿叶高方向从叶根到叶顶，翼型的弦长、安装角、弯扭程度都呈现连续渐变的特征，这种设计是为了适配流道内不同径向位置的介质流速与流向，减少叶顶间隙泄漏损失、叶根通道涡损失，让流体在流经叶栅通道时能够更平顺地完成能量交换，避免局部脱流引发的振动与效率骤降。在安装边界上，叶根部位通常会根据轮盘的连接形式设计对应的榫头结构，常见的有枞树形、燕尾形榫头，需要严格匹配轮盘榫槽的形位公差，保证高速旋转下的连接强度与对中精度，叶顶部分则需要根据设备的密封形式预留合理的间隙，既要避免运行过程中热胀、离心伸长引发的碰磨，也要控制间隙过大带来的泄漏损耗。设计这类叶片时，首先要结合整机的通流设计参数，确定不同叶高截面的翼型气动参数，再通过曲面放样完成整体叶型的构建，过程中需要反复校核型面的光滑连续性，避免局部曲率突变引发的应力集中，同时还要兼顾结构强度要求，对叶根过渡区域做圆角优化，降低交变载荷下的疲劳失效风险。实际运行中，叶片不仅要承受高速旋转带来的离心拉应力，还要承受流体脉动带来的交变弯曲应力，部分高温工况下的叶片还要考虑材料的高温蠕变特性，因此型面设计时需要在气动效率与结构强度之间做平衡，不能单纯追求气动性能而忽略结构可靠性。从建模逻辑来看，这类叶片的曲面构建需要精准控制每个截面的翼型坐标点，通过曲率连续的曲面连接方式保证整个叶身的光顺度，后续生成的实体模型可直接用于气动仿真、结构强度校核以及数控加工的刀路生成，为后续的工艺制造、性能验证提供准确的三维数模基础。
