在高超声速飞行器的动力系统选型中,超燃冲压装置是当前大气层内高马赫数巡航场景下的核心动力方案,其工作区间覆盖马赫数5以上的飞行域,能够在不携带氧化剂的前提下,直接捕获来流空气完成燃烧做功,相比传统火箭动力拥有更高的比冲性能,是临近空间巡航、高速突防类飞行器的核心配套结构。从实际工程落地的角度看,这套结构的设计核心首先要解决来流减速增压与燃烧稳定性的矛盾:高马赫数来流进入进气道后,不能通过过度激波减速到亚声速状态,否则会带来极大的总压损失,同时引发壁面热负荷超限问题,因此整个流道的型面设计采用了分段渐变的压缩构型,进气道前缘的斜切角度经过多轮流场迭代校准,能够在设计马赫数下生成多道斜激波,将来流均匀减速到超声速燃烧区间,同时保证进气道的流量捕获系数满足推力需求。
整个流道的外形采用一体化融合设计思路,没有传统动力装置与机身的明显分界面,进气道压缩面直接与飞行器前体下表面融合,尾喷管的扩张段则与飞行器后体结构一体化成型,这样的设计一方面能够减少整机的气动阻力,另一方面可以利用前体的预压缩效应提升进气道的工作效率,同时后体的膨胀面能够进一步提升喷管的推力增益。从结构分区来看,整个装置沿流向分为进气压缩段、隔离段、燃烧室段、尾喷管扩张段四个核心区域:隔离段的长度设计经过严格的流场匹配,能够容纳燃烧室工作时产生的激波串,避免反压向上传递导致进气道不起动;燃烧室段的壁面设置了多组凹腔与喷注接口,用来在超声速来流中实现燃料的快速掺混与稳定燃烧,壁面的预留安装位可以适配不同类型的喷注器与点火结构,满足不同燃料工况下的试验与装机需求。

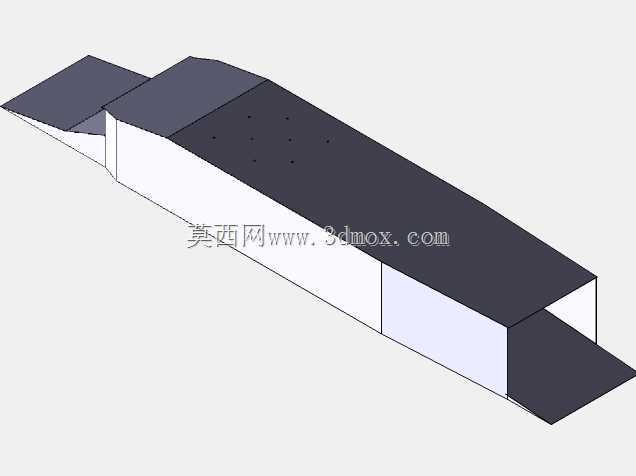

在安装边界的设计上,整个装置的上壁面为平直安装基准面,预留了多组均匀分布的连接孔位,能够直接与飞行器的机身承力结构连接,孔位的间距与孔径按照高动压飞行工况下的载荷要求设计,能够承受飞行过程中的气动载荷与发动机工作时的推力传递。装置的侧向尺寸严格控制在飞行器机身的截面包络范围内,不会产生额外的气动凸起,下壁面的型线按照流道膨胀需求设计,从进气道入口开始逐步扩张,到燃烧室段保持等截面与微扩张结合的构型,避免热壅塞问题的出现,尾喷管段的扩张角度经过多轮仿真校准,既保证燃气能够充分膨胀做功,又不会因为扩张角过大导致气流分离,影响推力效率。
从实际应用场景来看,这类动力结构既可以作为高超声速巡航导弹的主动力装置,也可以作为空天飞机入轨过程中的组合动力组成部分,在大气层内爬升阶段提供推力。设计过程中需要兼顾不同马赫数下的工作特性,因此流道型面采用了固定几何构型,没有设置复杂的可调机构,这样的设计能够大幅降低结构重量,减少活动部件带来的可靠性问题,适合在高马赫数、高热负荷的极端工况下长期工作。结构的壁板采用分块连接设计,不同区域的壁板可以根据热负荷情况选用不同的耐高温材料,进气道前缘与燃烧室热端区域可以搭配耐高温合金或者陶瓷基复合材料,其他区域则可以采用轻质高温合金,在保证结构强度的前提下控制整体重量。
在三维建模过程中,整个流道的型面需要保证高阶连续,不能出现局部的折角或者凸起,否则会在流场中产生额外的激波,导致总压损失增加,甚至引发局部热流集中,烧坏壁面结构。各段之间的连接位置采用平滑过渡设计,隔离段与燃烧室的衔接处没有截面突变,能够让气流均匀进入燃烧室,减少流动损失。安装孔位的位置度需要严格控制,保证装配过程中能够与机身结构精准对接,避免出现装配应力,影响结构在高温工况下的强度表现。整个装置的重心位置沿流向布置在安装基准面的承力区间内,能够减少飞行过程中的配平阻力,提升飞行器的操纵效率。
