固定翼遥控无人机原型结构设计

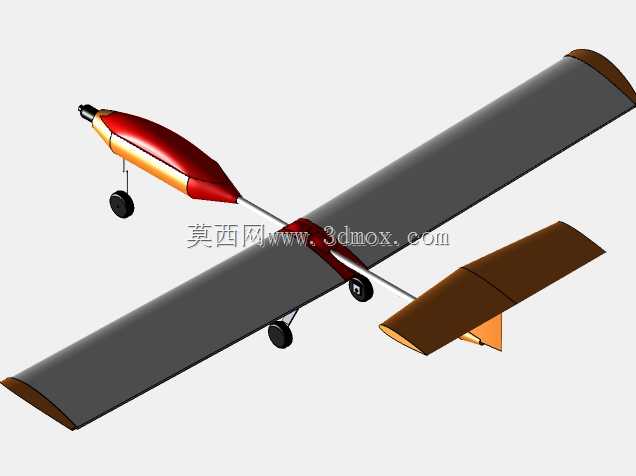

这款固定翼无人飞行器原型，主要面向低空航测、户外环境巡检、航模运动验证等场景使用，整体采用上单翼常规布局，在结构设计阶段优先考虑了低速飞行状态下的升阻比表现，2米翼展的参数设定，既兼顾了户外作业时的抗风稳定性，也控制了整机的起飞重量，便于单人完成外场的组装、调试与起降操作。机身前段为流线型整流舱，内部预留了动力系统、飞控模块、电池组的安装空间，整流外形经过曲面过渡优化，能够有效降低飞行过程中的正面空气阻力，同时为前三点式起落架的前轮转向结构提供安装支点，前轮采用单轮支撑结构，与主起落架的双轮布局配合，可在平整铺装路面、硬质草地完成滑跑起降，降低外场作业对起降场地的要求。机翼采用平直翼型设计，翼尖做了切尖修型，能够减少翼尖涡流带来的诱导阻力，机翼与机身通过杆式结构连接，在保证连接强度的同时，减少了翼身结合处的结构重量，尾翼组包含水平安定面与垂直安定面，舵面预留了操纵机构的安装间隙，可适配常规舵机驱动的操纵方案，满足飞行过程中的俯仰、航向姿态调整需求。在设计思路上，整机结构做了模块化拆分，机翼、尾翼、机身舱段均可快速拆卸，便于运输携带，各部件的安装边界做了公差预留，能够兼容不同规格的动力套装与飞控硬件，既可以作为RC航模完成休闲飞行，也可搭载小型任务载荷完成短距离的巡检、测绘作业，起落架的轮组位置经过重心配平计算，能够避免滑跑过程中出现拿大顶、侧翻等问题，机身尾部的整流结构与尾翼衔接顺畅，减少了尾部紊流对尾翼操纵效率的影响。整体结构没有冗余的复杂曲面，在保证气动外形合理性的前提下，降低了加工制作的难度，适合作为小型固定翼无人机的验证原型，用于气动布局测试、飞控参数调试、载荷适配验证等工作，各部件的连接位置均预留了标准的安装孔位，无需二次打孔即可完成整机装配，对于航模爱好者、小型无人机研发人员来说，能够直接作为结构设计参考，缩短原型机的开发周期。
