飞翼式非线性扭转机翼构件

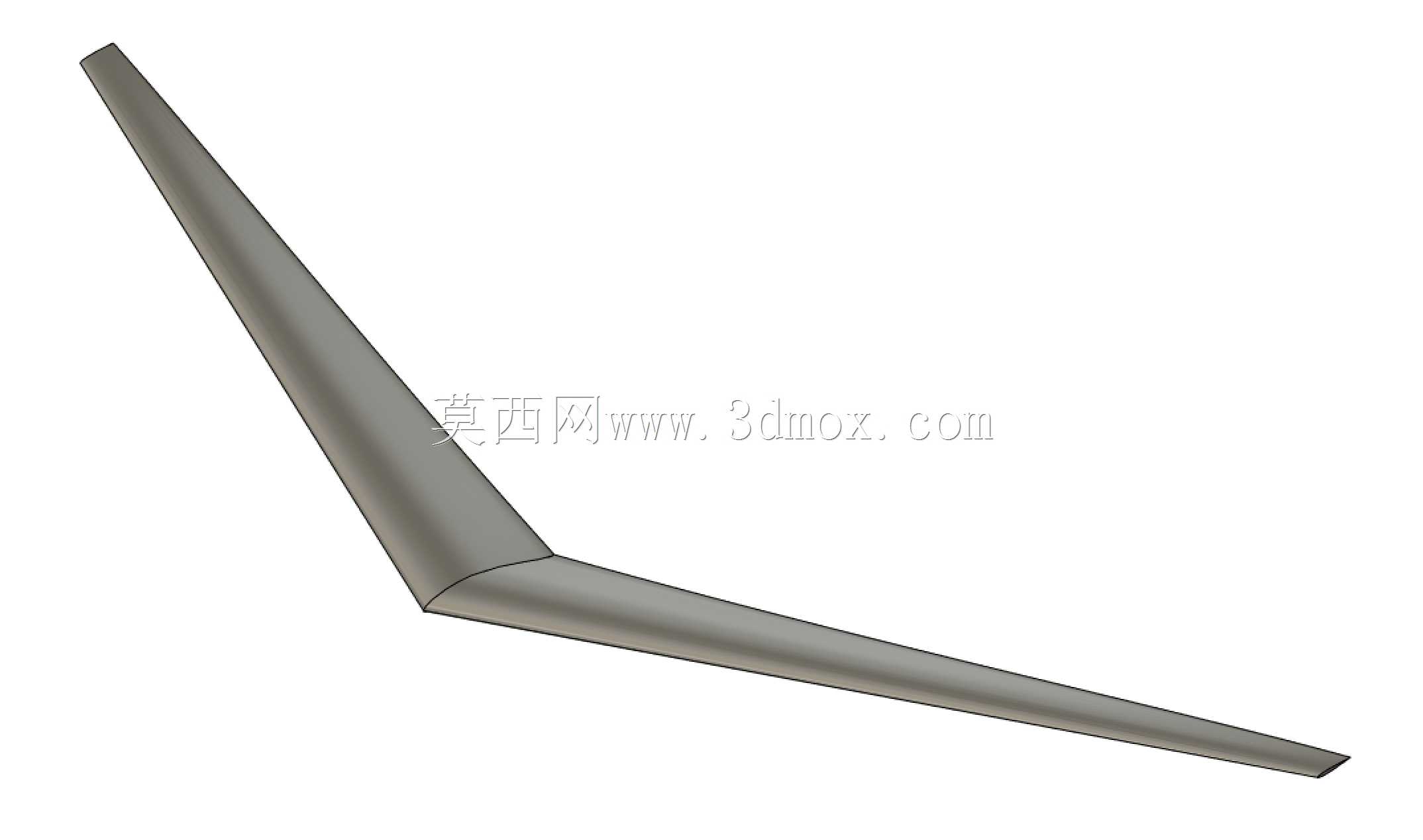

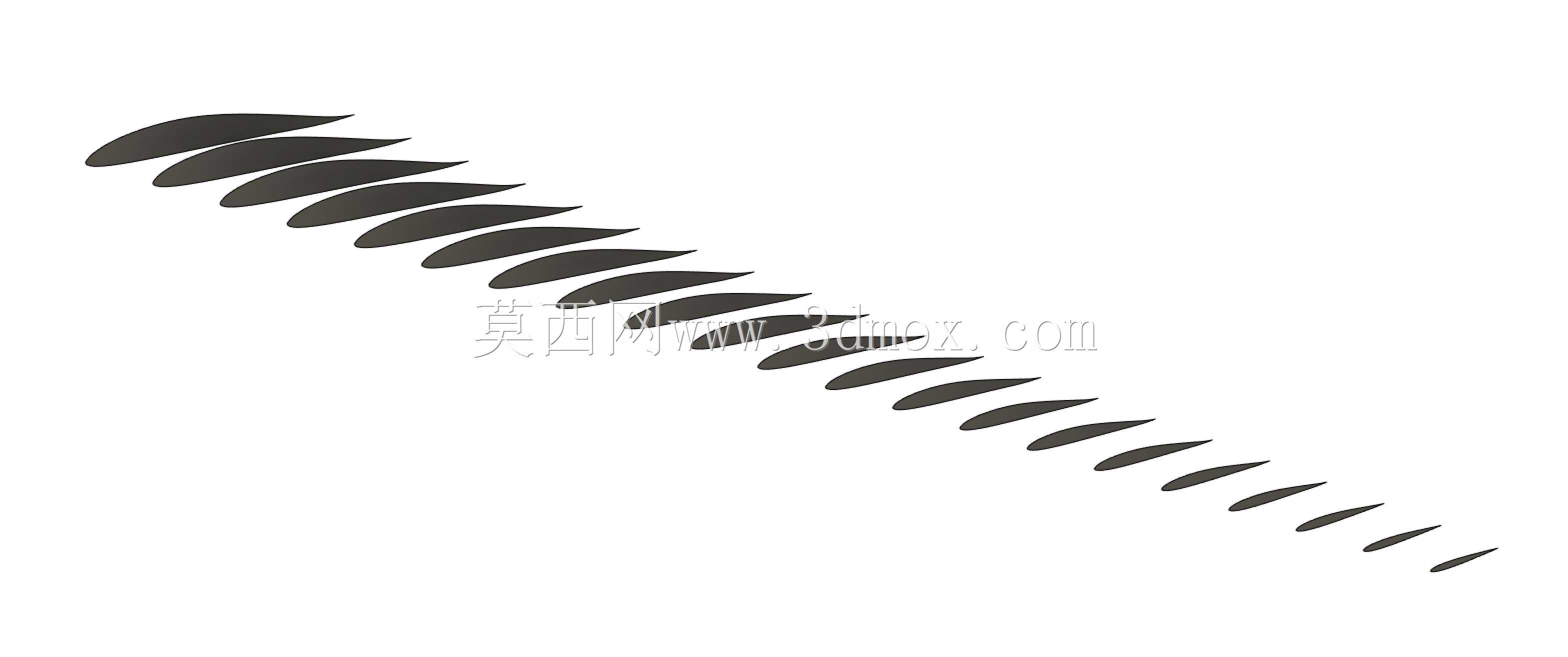

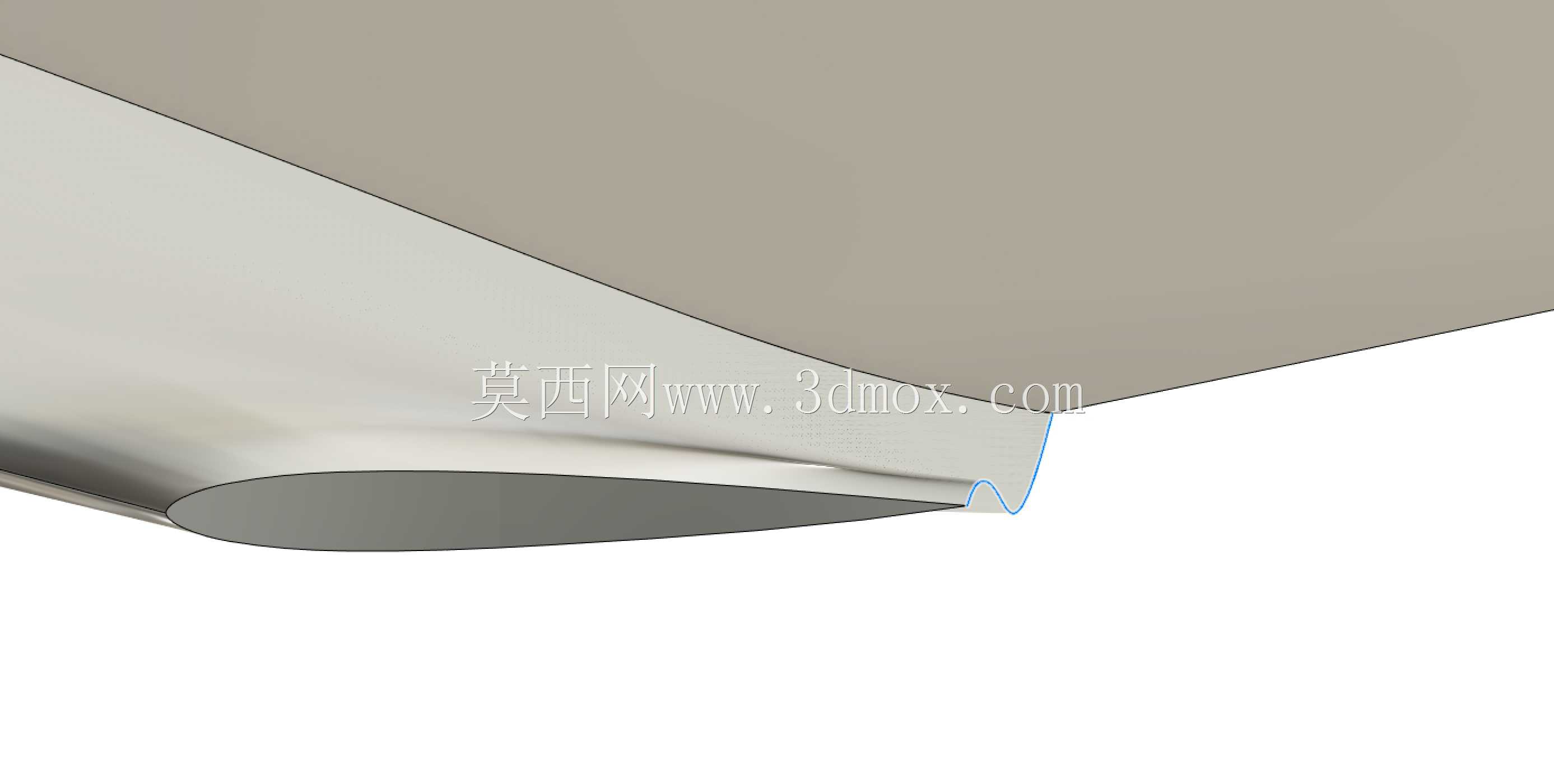

该构件为飞翼布局飞行器的翼段结构，主要应用于小型固定翼无人机、验证类飞翼飞行器的翼身组合段，承担飞行过程中的升力生成、姿态控制力矩传递的核心作用，是飞翼类无尾布局飞行器的关键气动承载部件。从实际使用场景来看，这类翼段多用于低空低速长航时无人机，在执行航测、环境巡查、小范围空域监测任务时，翼面的气动外形直接决定飞行器的升阻比、巡航效率与姿态控制精度，相比常规平直翼段，该翼段的非线性扭转设计能够在大迎角飞行状态下延缓翼尖失速，提升飞行器的失速迎角边界，降低低空紊流环境下的姿态失控风险。设计过程中，翼段的前缘扭转分布并非采用常规线性扭转规律，而是结合实际飞翼布局的下洗流场分布做了针对性调整，翼根到翼尖的扭转角沿展向呈非线性变化，能够让翼面的升力分布更接近椭圆分布，减小诱导阻力，同时让升降副翼的铰链线位置与翼面的扭转轴心匹配，避免舵面偏转时产生额外的附加扭转力矩，降低舵机的负载波动。从安装边界来看，该翼段为单段式整体翼面，翼根处预留与中央翼盒对接的安装贴合面，展向长度适配小型飞翼的半翼展尺寸，翼根弦长大于翼尖弦长，整体呈大展弦比后掠布局，翼型厚度沿展向逐步减薄，翼尖处做了收尖处理以减小翼尖涡流强度。安装时需要保证左右翼段的扭转角对称度偏差在允许范围内，否则会带来额外的滚转力矩，增加飞控系统的配平负载，翼面的舵面铰链线沿展向贯穿外翼段，舵面偏转时的转轴与翼面结构的承力梁轴线重合，能够将舵面的气动载荷直接传递到主承力梁上，避免蒙皮承受额外的集中力矩。这类翼段的结构设计兼顾了气动效率与结构刚度，翼面的蒙皮与内部承力结构的外形完全匹配气动外形要求，没有额外的气动凸起，能够保证巡航状态下的气流附着，在做机动动作时，翼面的扭转刚度能够保证翼尖的扭转变形量在设计范围内，避免因为气动弹性变形带来舵效降低甚至反效的问题，对于飞翼这类没有垂直尾翼、航向稳定性弱的飞行器来说，翼面的气动外形精度直接决定了整机的飞行品质，每一段翼型的扭转角度、前缘曲率都经过流场验证，能够在全飞行包线内保证气流的平顺流动，减少局部气流分离带来的阻力增量与姿态扰动。
