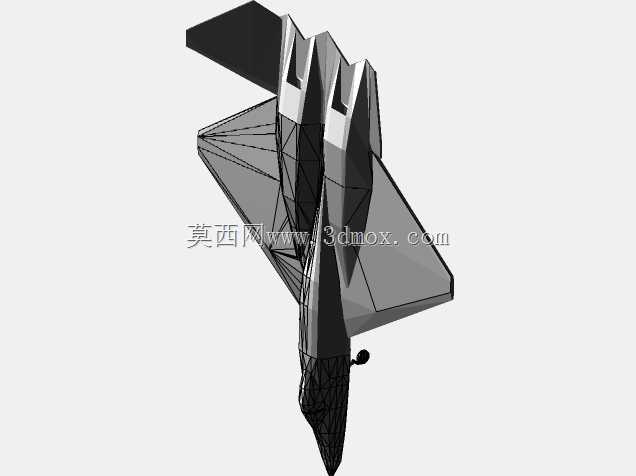

YF-23隐身战机原型机外观结构建模

本次建模围绕YF-23原型验证机的气动外形展开，在结构还原过程中优先匹配高空高速突防场景下的气动需求，整机采用翼身融合的棱边整合设计，所有外露棱边均沿特定平行角度排布，既兼顾雷达隐身的波束控制要求，也能在大迎角飞行状态下让机身产生稳定的脱体涡，为机翼提供额外升力增益。建模时对进气道上置布局做了细节还原，将进气口设置在机翼前上方的机身肩位，可避免地面起降阶段吸入跑道杂物，同时S型弯曲的进气道结构能完全遮挡发动机压气机叶片，降低正面雷达反射截面积，尾喷口则采用沟槽式的上表面布置设计，将发动机排气与机身下表面的冷空气充分掺混，大幅压缩红外探测设备的锁定距离。从安装边界来看，整机的翼面与机身采用一体化成型的建模逻辑，没有设置传统战机的水平尾翼，而是通过两片外倾的全动垂尾同时兼顾航向稳定与俯仰操纵功能，垂尾的外倾角度经过反复校准，既可以抵消大侧风状态下的航向偏移量，也能将侧向入射的雷达波反射到非威胁方向。机身截面沿纵向呈连续的菱形过渡，从机头的尖锐棱边逐步扩展到进气道位置的最大宽度，再向后收窄到尾喷口位置，整个纵向截面的面积变化严格遵循跨音速面积律，可大幅降低跨音速飞行阶段的波阻，让战机在不开加力的状态下维持超音速巡航能力。建模过程中对座舱盖的金属镀膜边缘、起落架舱门的锯齿接缝、机身表面的维护口盖轮廓都做了对应还原，所有口盖的接缝均沿机身棱边平行方向设置，避免出现垂直于雷达入射方向的直角缝隙。起落架的收放舱空间预留完全匹配机身内部的结构走向，前起落架收纳于机头下方的舱段内，主起落架则向内收入机翼根部的舱室，不会挤占机身中部的内置弹舱与燃油箱空间。尾椎位置的结构做了削尖处理，既可以优化尾部的气流流场，减少尾部紊流带来的阻力增量，也能为后向的雷达告警设备预留安装位置。整个模型的曲面构建全程以实际气动测试的外形数据为基准，没有为了视觉效果随意修改曲面曲率，可用于航空科普展示、飞行器气动教学演示、隐身战机外形设计参考等场景，也能作为虚拟仿真训练中的空中目标模型使用，在结构还原度上完全匹配原型机的气动布局特征，没有添加任何虚构的结构部件。
