折叠支柱30mm旋转连接支座

　　该结构件面向需要在有限空间内完成角度切换、姿态折叠和快速锁止的机械连接场景，常见于小型实验台架、轻型支撑臂、摄像与传感装置安装支架、模型飞行器翼面或舵面连接、桌面自动化辅具以及可调式工装定位单元。其核心作用不是承受大吨位载荷，而是在紧凑边界内提供一条可靠的回转轴线，并通过两侧螺栓形成的夹紧约束，使旋转件在调整到目标角度后保持稳定，避免工作过程中因振动、自重或轻载冲击而松脱。

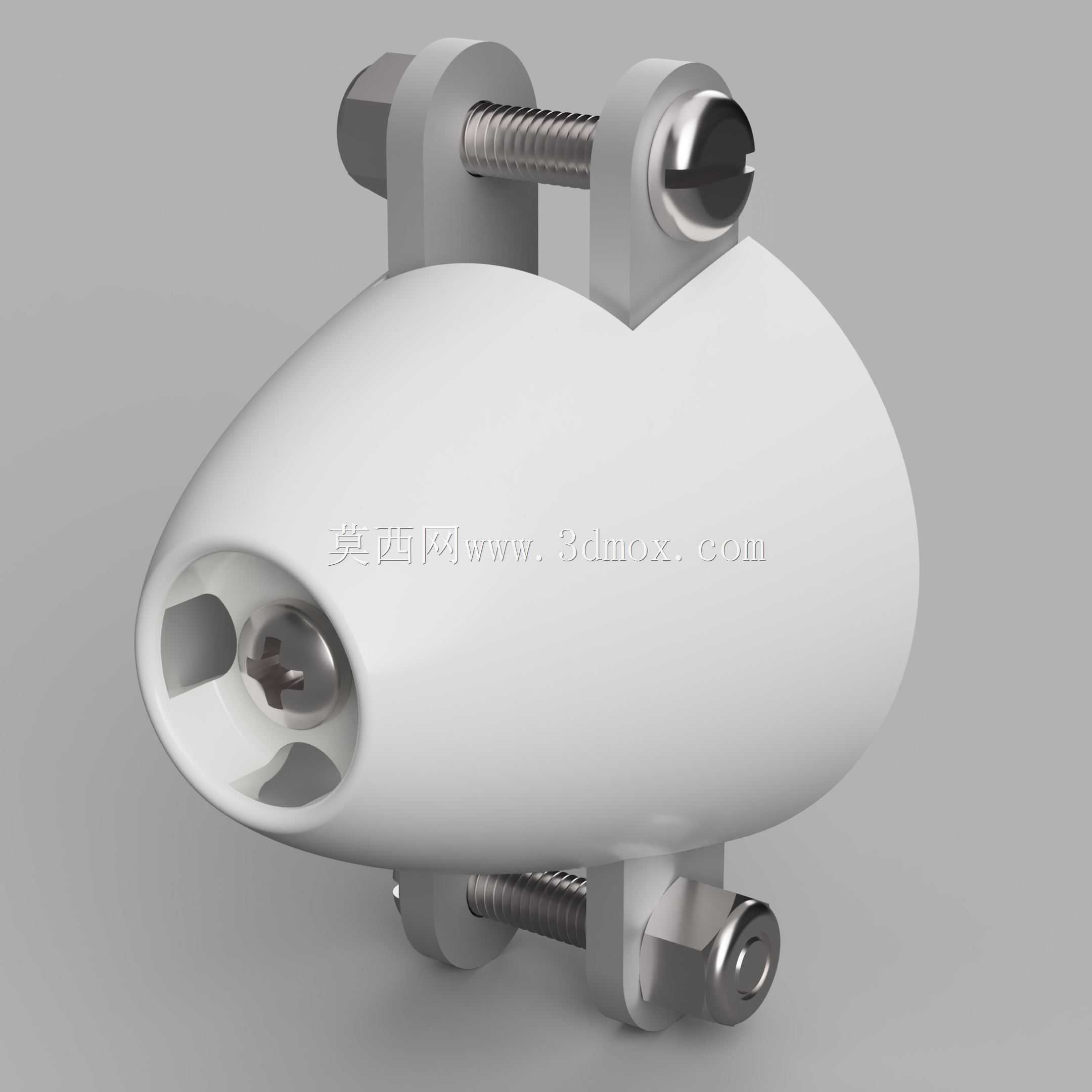

　　从实际使用看，这类旋转支座最适合安装在30mm规格的折叠支柱端部。主体采用流线卵型壳体包覆内部连接区域，既减少外露棱角，也为中心轴孔、螺栓避让和局部加强留出连续壁厚。前端设置3.17mm电机轴接入孔位，孔周分布内凹卡口，可与aeronaut cam carbon Blade类8mm安装点配合，使动力输出端与折叠支柱之间形成定位明确的旋转接口。设计时需要同时处理三组关系：一是电机轴与前端孔的同轴度，二是上下铰接耳板对穿螺栓后的平行度，三是卵型主体外表面与相邻折叠杆件在极限转角下的干涉边界。

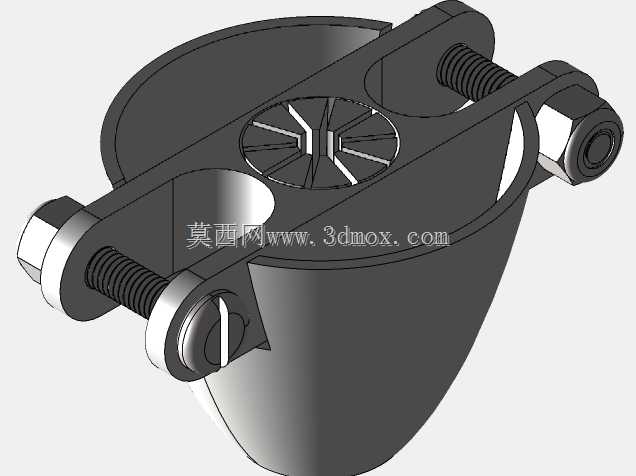

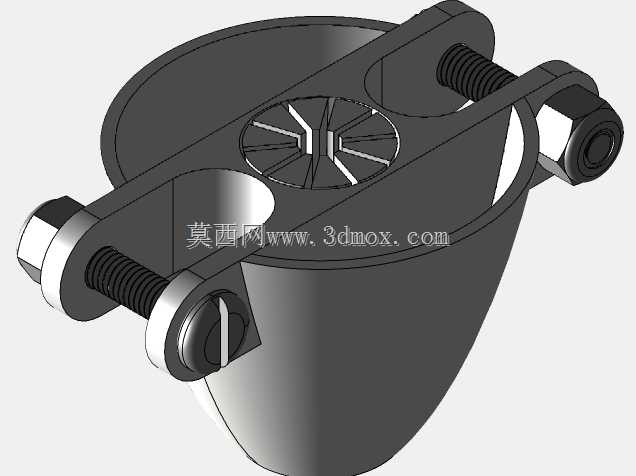

　　结构布局上，上下两组铰接耳板分别布置在主体背部，耳板孔贯穿螺栓，螺栓末端由螺母锁紧。这样的布置使夹紧力直接作用在回转配合区，而不是依赖外壳整体变形。调整角度时，松开两侧螺栓即可让主体绕铰接轴转动；锁紧后，螺栓预紧力把耳板与对接件压合，摩擦面承担姿态保持任务。对于轻载机构，这种方式比额外增加齿盘、棘轮或弹簧销更简洁，零件数量少，维护时只需检查螺栓预紧和配合面磨损。

　　外形尺寸方面，30mm支柱规格决定了主体宽度方向的安装边界，设计中应把卵型壳体最大截面控制在相邻杆件可容纳范围内，避免折叠时与支柱外壁碰撞。前端8mm安装点用于确定叶片或摇臂的连接中心，3.17mm轴孔则对应常见微型电机输出轴，孔深和端部内凹形状要保证轴端不顶底，同时让连接件能够沉入外表面以下，降低风阻或勾挂风险。背部上下耳板间距需要与被连接件厚度匹配，间隙过小会造成装配困难，间隙过大则会在锁紧后产生明显侧倾。

　　建模时应先建立回转轴线和电机轴轴线，两条轴线的交点决定整体传动关系。卵型外表面可通过放样或多截面曲面生成，但不能只追求外观顺滑，壁厚需在螺栓孔周围、耳板根部和前端卡口处逐步加厚。耳板根部是应力集中区，圆角不能简单按外观处理，而应结合螺栓预紧后的局部接触应力设定过渡半径。螺栓与孔之间建议保留明确的装配间隙，既能补偿打印或加工误差，也能在三维装配中模拟真实拆装顺序：先放入主体，再穿入上下螺栓，最后锁紧螺母。

　　安装边界还需考虑旋转行程。当支座绕背部铰接轴转动时，前端电机轴连接的部件会扫过一段圆弧，若外侧装有叶片、摇臂或传感器，必须校核0度、90度以及极限折叠角三个位置。卵型主体前缘较窄、背部较高，这种形态有利于在折叠时让前端部件贴近支柱，减小收纳体积；但在完全展开位置，背部耳板和螺栓头会成为限位结构，必要时可通过加工平面或增加垫片微调转角。

　　功能特性上，该件把动力接入、角度旋转和折叠收纳整合在同一主体内。前端孔位负责传递扭矩，背部铰接负责角度变化，螺栓夹紧负责锁止，三者分工清晰。对于采用Fusion 360进行数字化设计的工程师，这类结构特别适合先做参数化骨架：把30mm支柱直径、3.17mm轴径、8mm安装点、耳板间距和螺栓直径设为关键变量，再通过装配体运动仿真检查干涉。后续若更换为40mm支柱或5mm螺栓，只需调整骨架参数，外曲面和加强区域可随之更新。

　　在选材与制造表达上，三维模型应体现不同受力区域的差异。主体若采用轻质塑料或3D打印件，应关注层纹方向对耳板强度的影响；若采用金属加工，则需在耳板孔内预留铰削余量。螺栓和螺母作为标准件，不必与主体合并成单一实体，保留独立零件更有利于工程图明细栏建立和装配说明。前端卡口的数量和深度要与实际连接件一致，过浅会导致传动打滑，过深则削弱孔周壁厚。

　　总体来看，该旋转连接支座的价值在于用极少零件实现紧凑的折叠回转功能。设计重点不在复杂曲面，而在轴线关系、夹紧力路径、安装点定位和转角边界控制；对于结构设计人员，建模时应把更多精力放在耳板强度、螺栓避让、轴孔配合以及极限位置干涉检查上，才能使外观轻巧的构件在真实设备中稳定工作。
