适配10英寸螺旋桨的四轴无人机机架结构

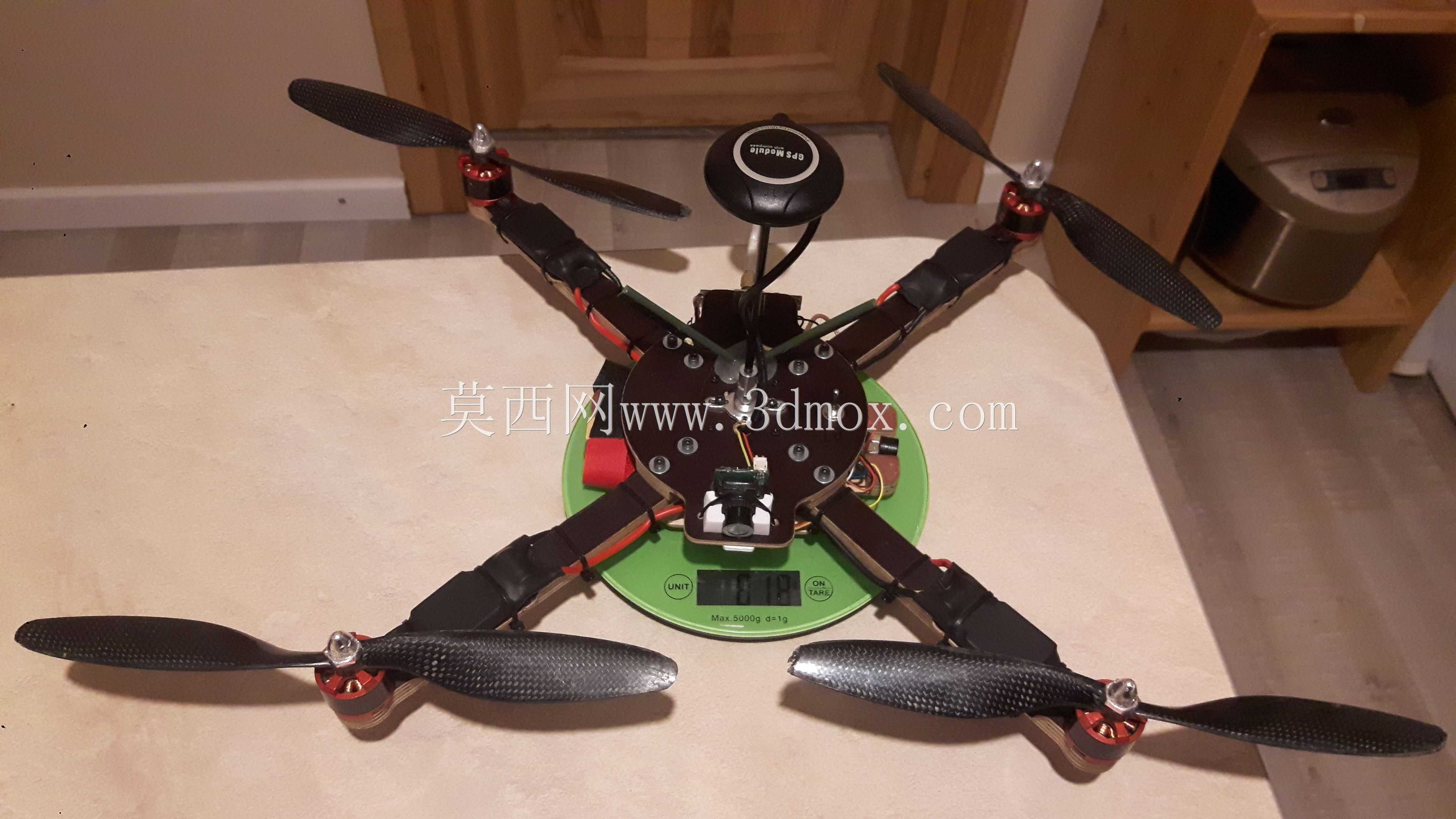

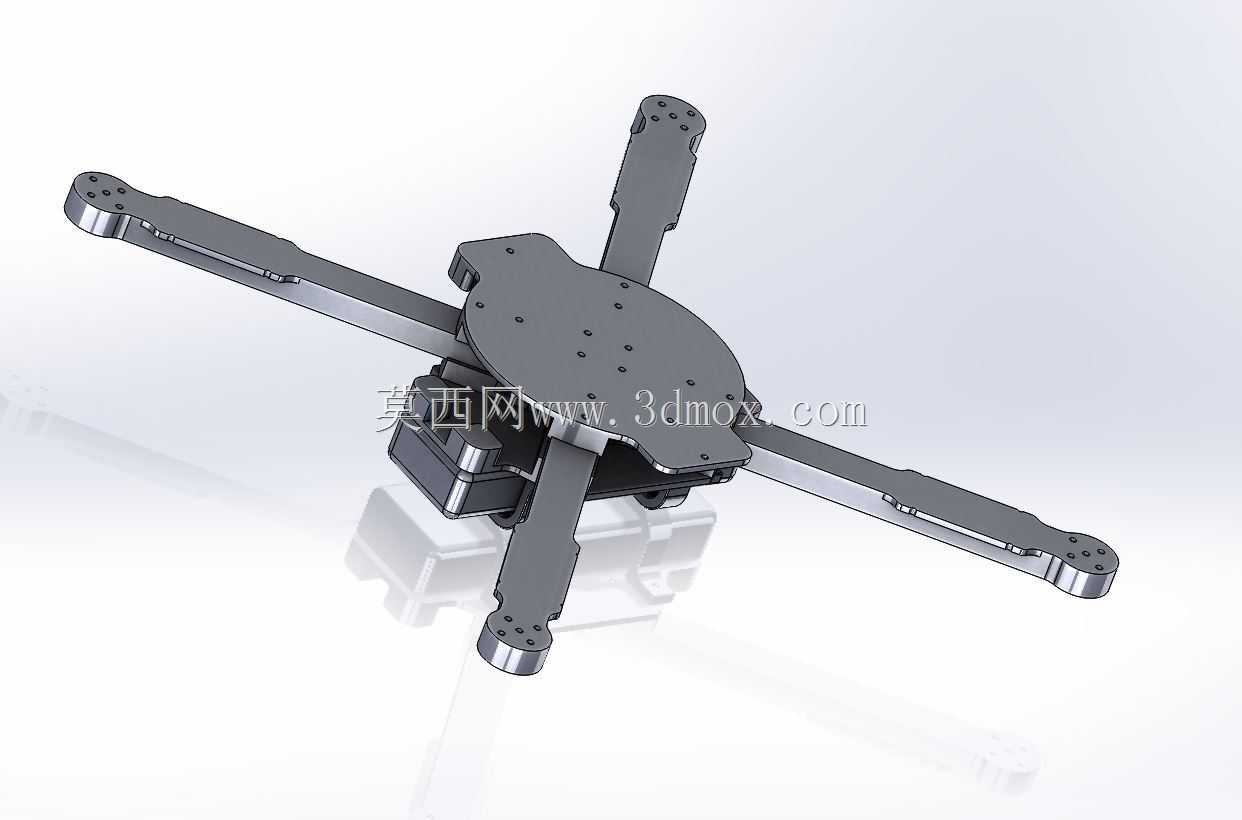

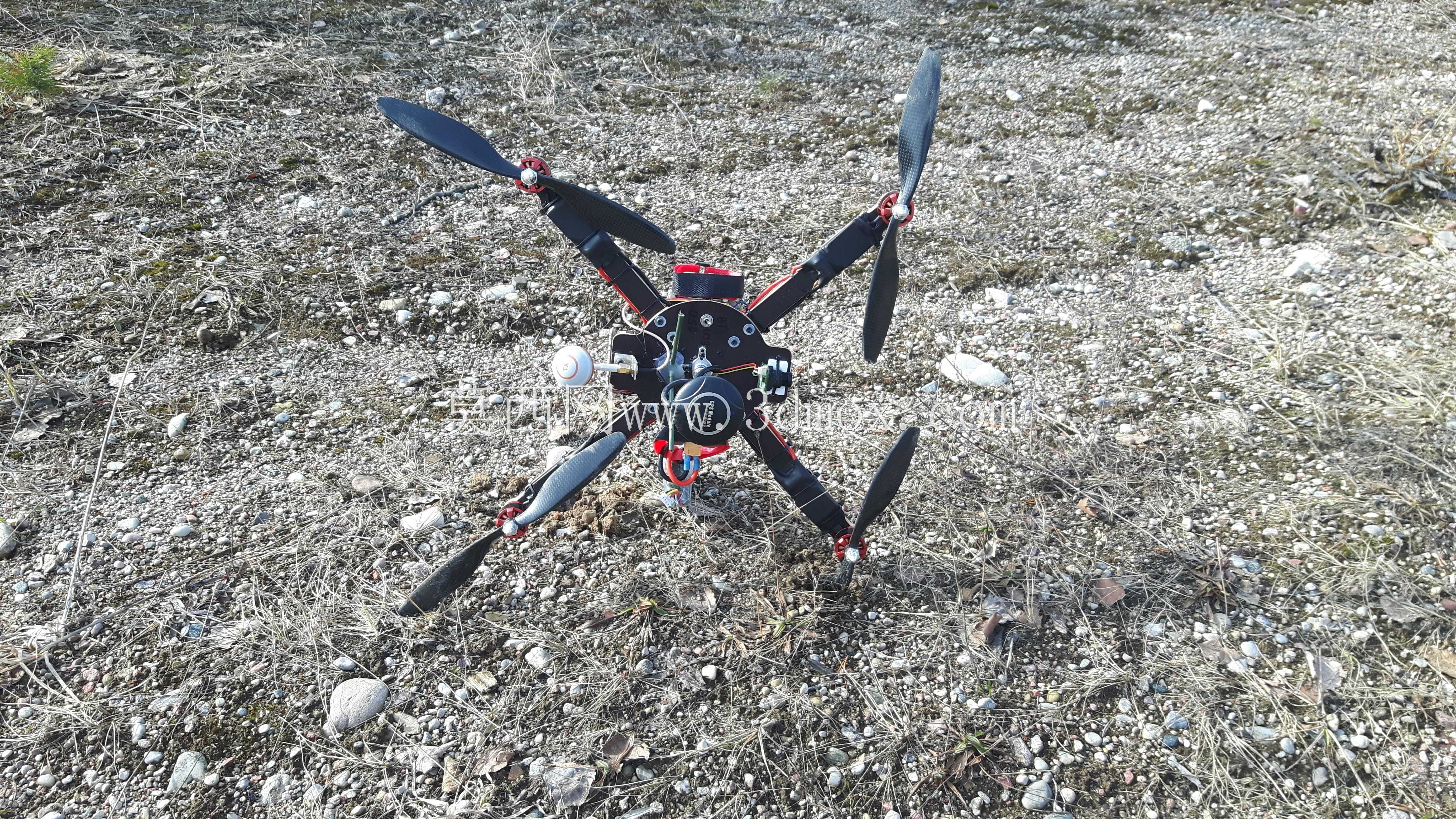

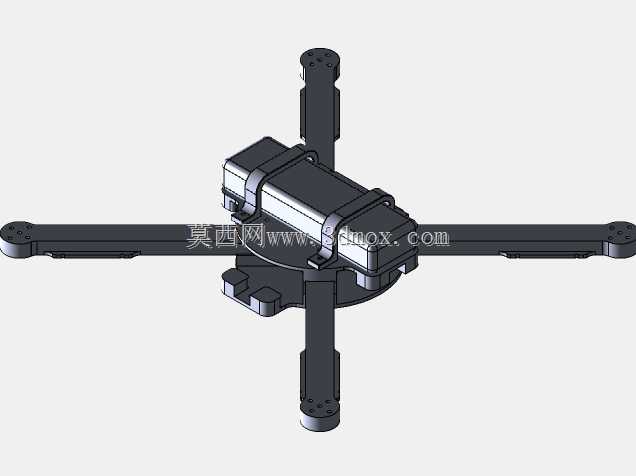

这款四轴机架的设计初衷是面向低空近距作业场景，可搭载轻量化航拍模块、小型环境监测传感器完成日常巡检、航拍摄影、教学实验等飞行任务，也可作为航模爱好者DIY组装飞行平台的核心承载结构。机架整体采用十字形布局，四个机臂沿中心对称分布，机臂末端预留标准电机安装孔位，可直接适配适配10英寸规格螺旋桨的无刷电机，安装时无需额外打孔调整，孔位公差控制在0.1mm以内，保证电机安装后同轴度符合飞行动平衡要求。中心舱体采用分层堆叠设计，上层预留飞控、电调、电池的安装卡位，可根据载荷需求调整固定绑带的安装位置，下层预留减震球安装位，可挂载云台或作业载荷，有效降低飞行过程中电机振动对载荷的影响。机臂与中心舱采用快拆卡扣式连接结构，日常收纳时可快速拆卸机臂减小收纳体积，卡扣处设计有限位凸台，安装到位后可自动锁止，飞行过程中不会出现机臂松脱的问题，卡扣的锁紧力经过反复测试，可承受飞行过程中最大机动动作产生的离心力与拉力。整机结构采用12mm层板加工成型，材料本身具备足够的结构强度与抗冲击性能，机臂截面采用矩形设计，相比圆形截面机臂抗扭刚度提升30%以上，可抵消螺旋桨高速旋转产生的反扭力，避免飞行过程中机臂震颤影响飞行稳定性。机架底部设计有一体化起落架结构，起落架高度预留足够的载荷安装空间，降落时可先接触地面吸收冲击能量，避免中心舱内的电子元件与挂载载荷直接触地受损。设计过程中针对机架的重量与强度做了平衡优化，在保证结构强度满足5m高度坠落抗冲击要求的前提下，尽可能去除非受力区域的材料冗余，降低整机自重，提升飞行续航时间。机臂末端的电机安装座设计有走线槽，电机电源线可沿机臂内部走线至中心舱，避免线材外露影响气动效率，同时减少飞行过程中线材晃动产生的风阻。中心舱顶部设计有电池绑带固定槽，可适配不同容量的锂聚合物电池，调整电池安装位置可改变整机重心位置，方便不同载荷下的重心配平，保证飞行过程中姿态稳定。
