仿生水滴造型多旋翼无人飞行器结构设计

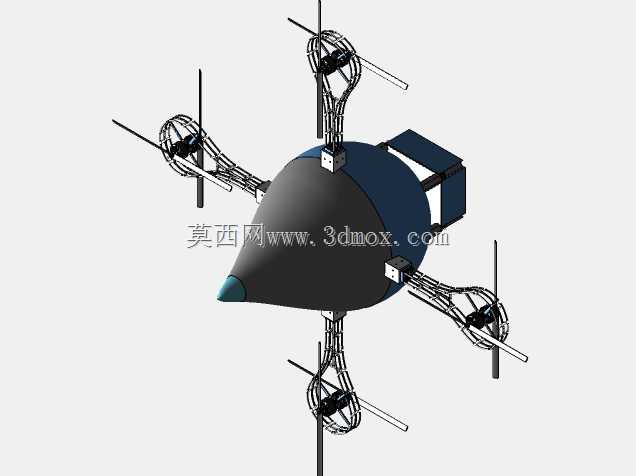

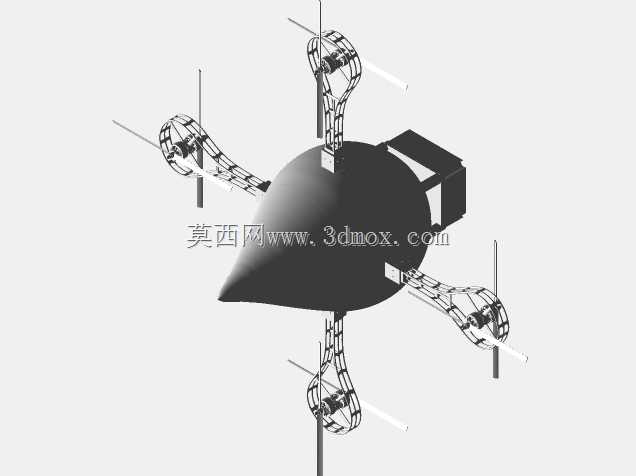

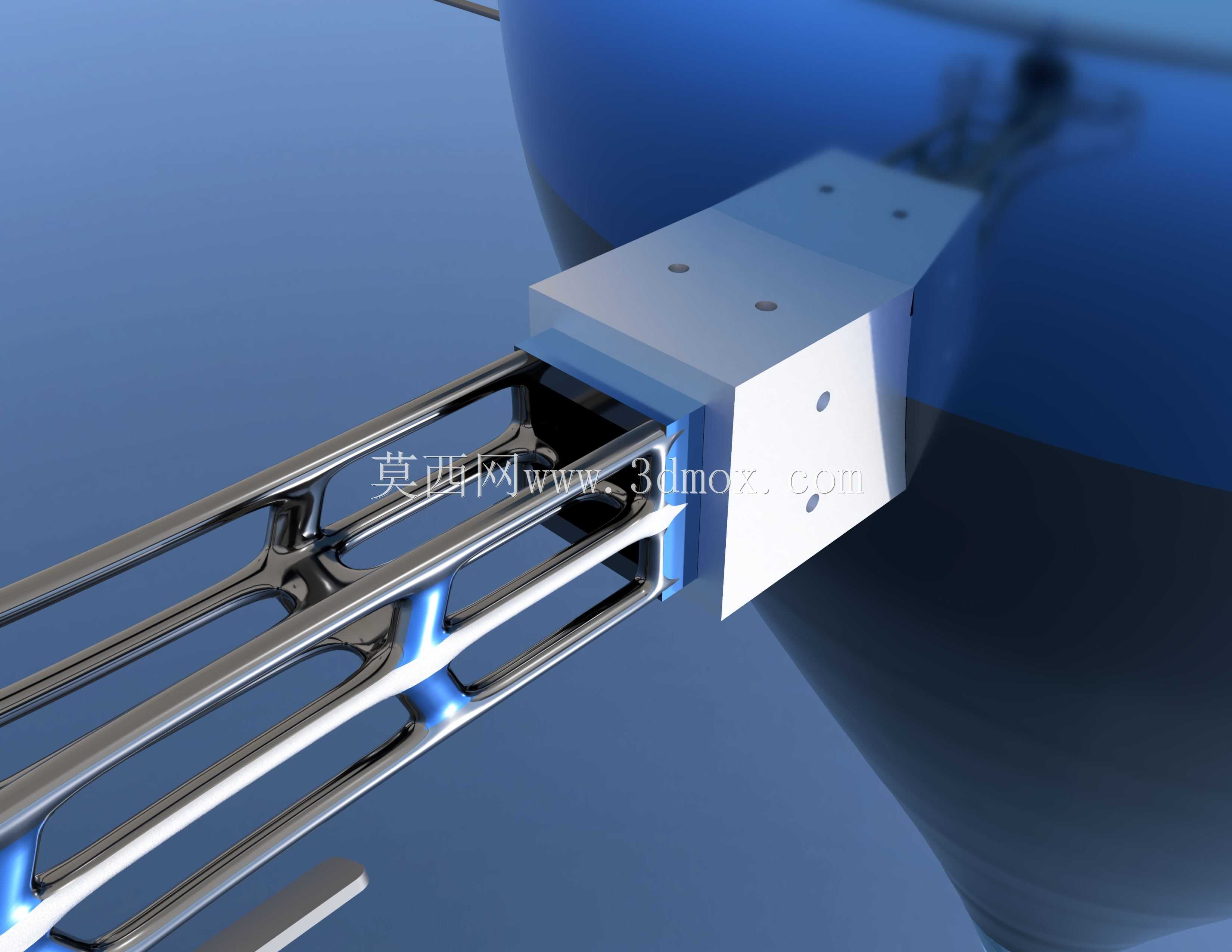

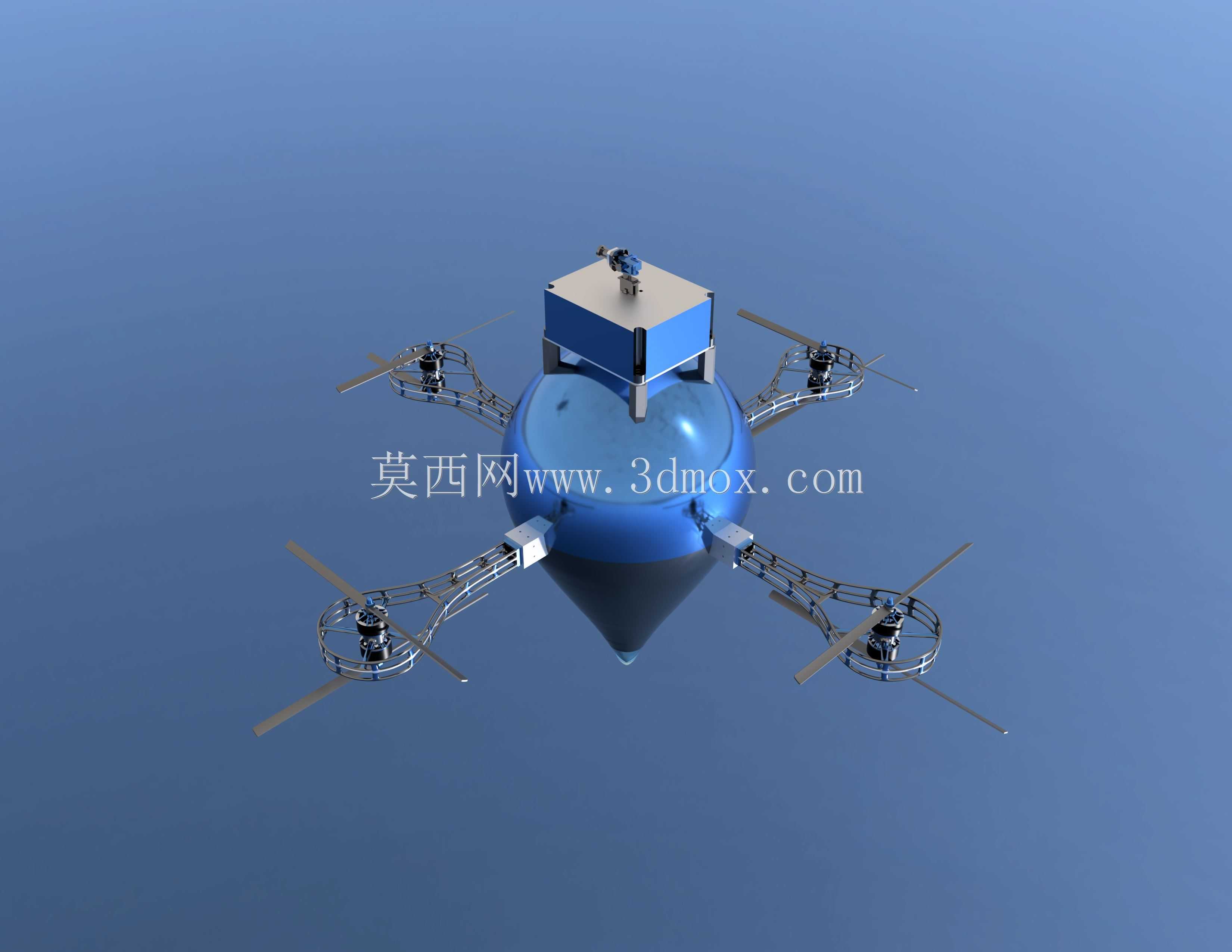

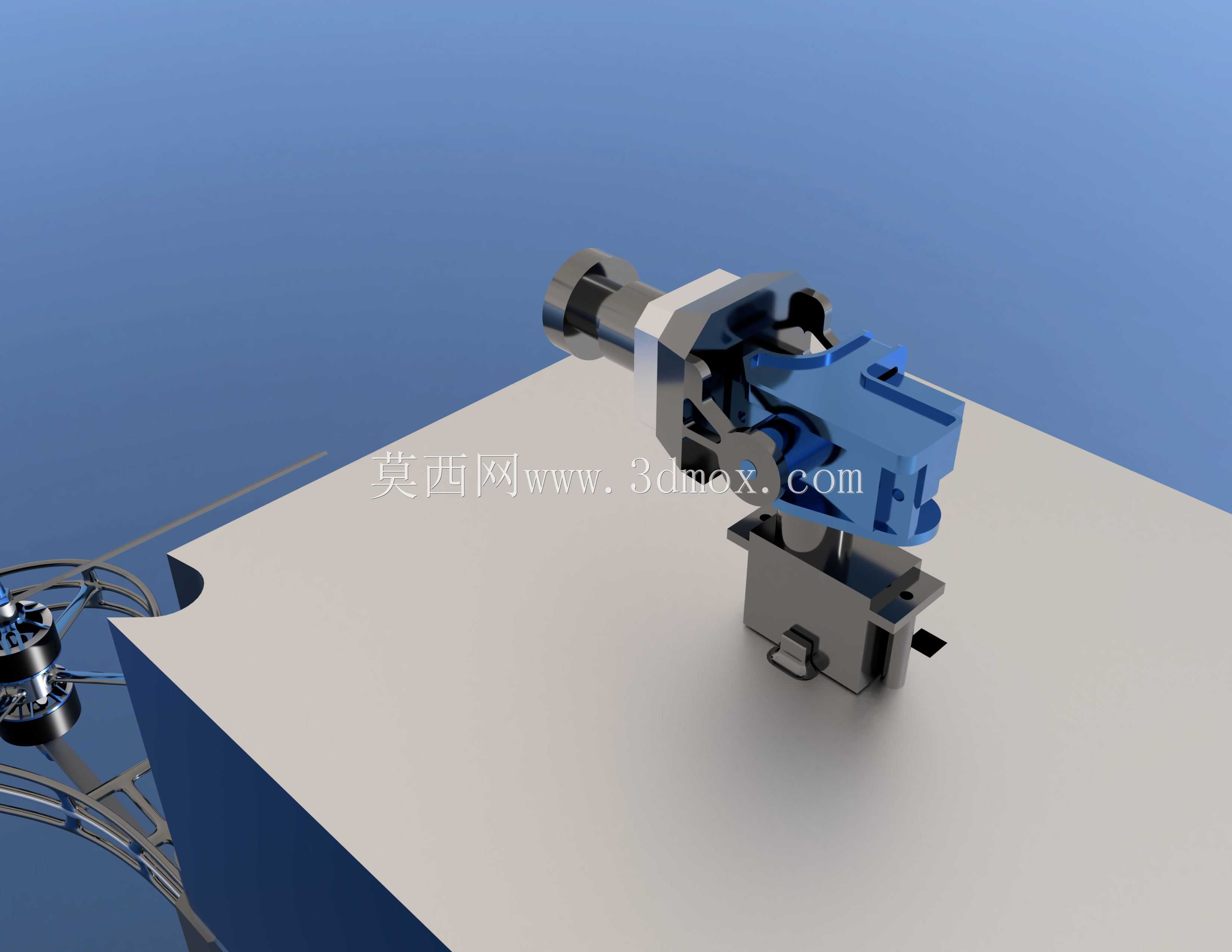

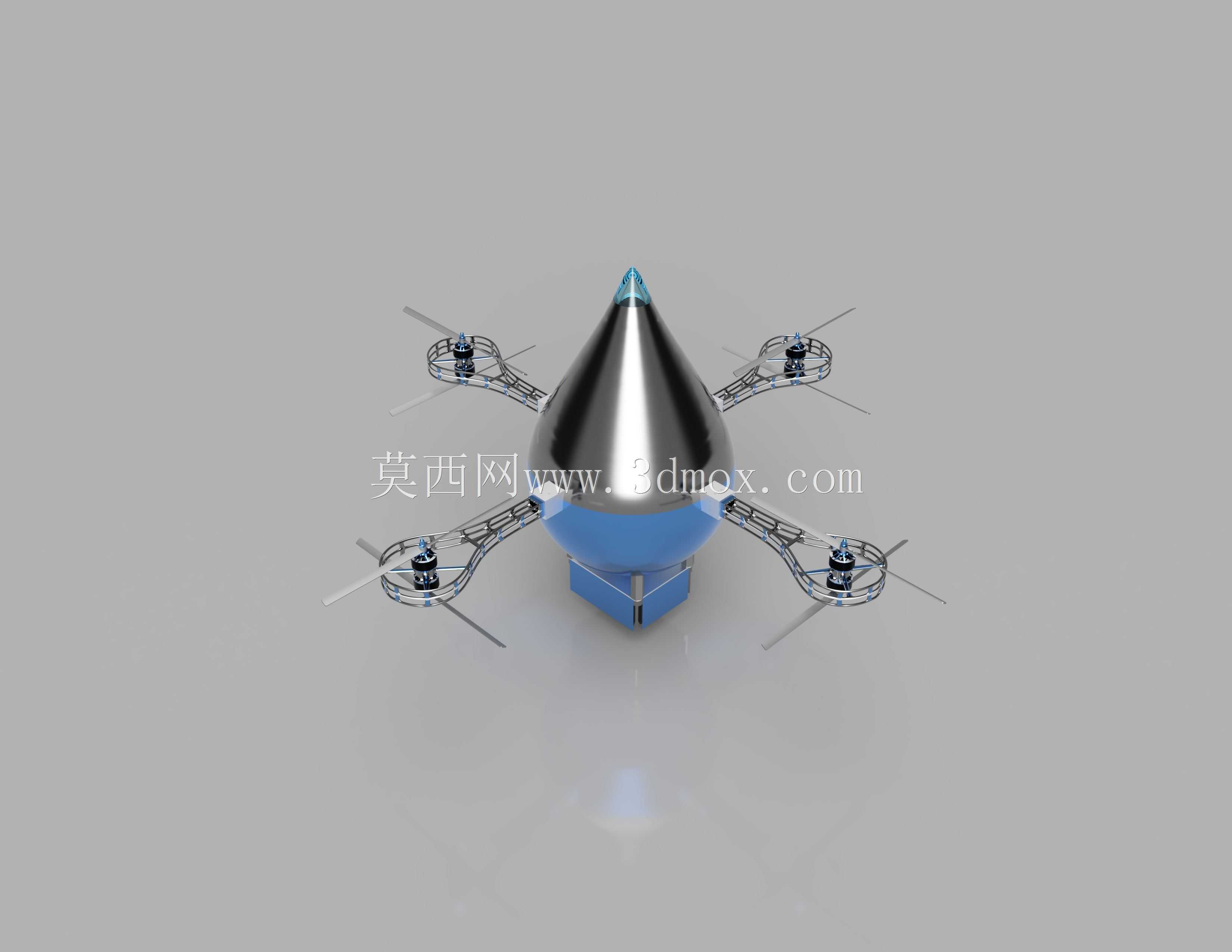

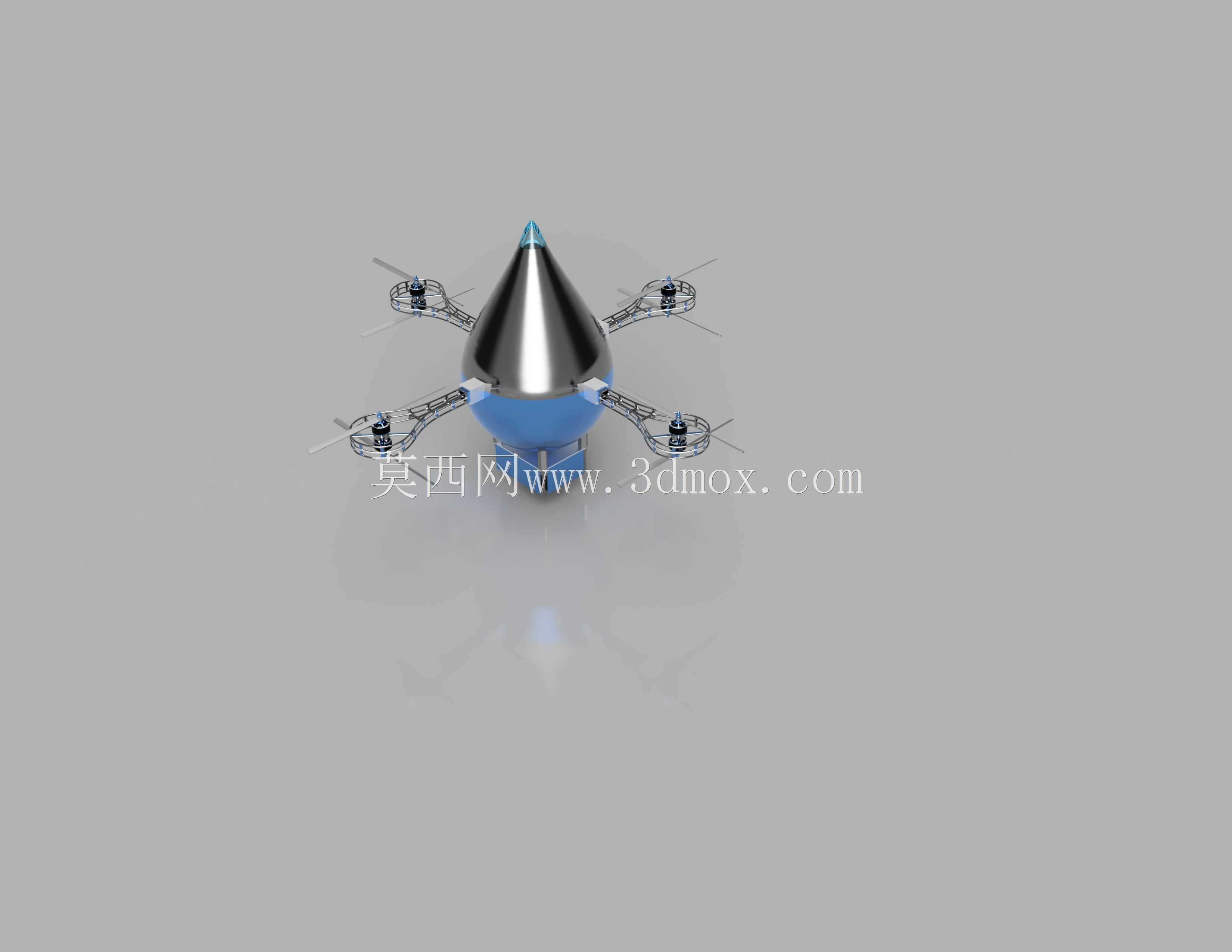

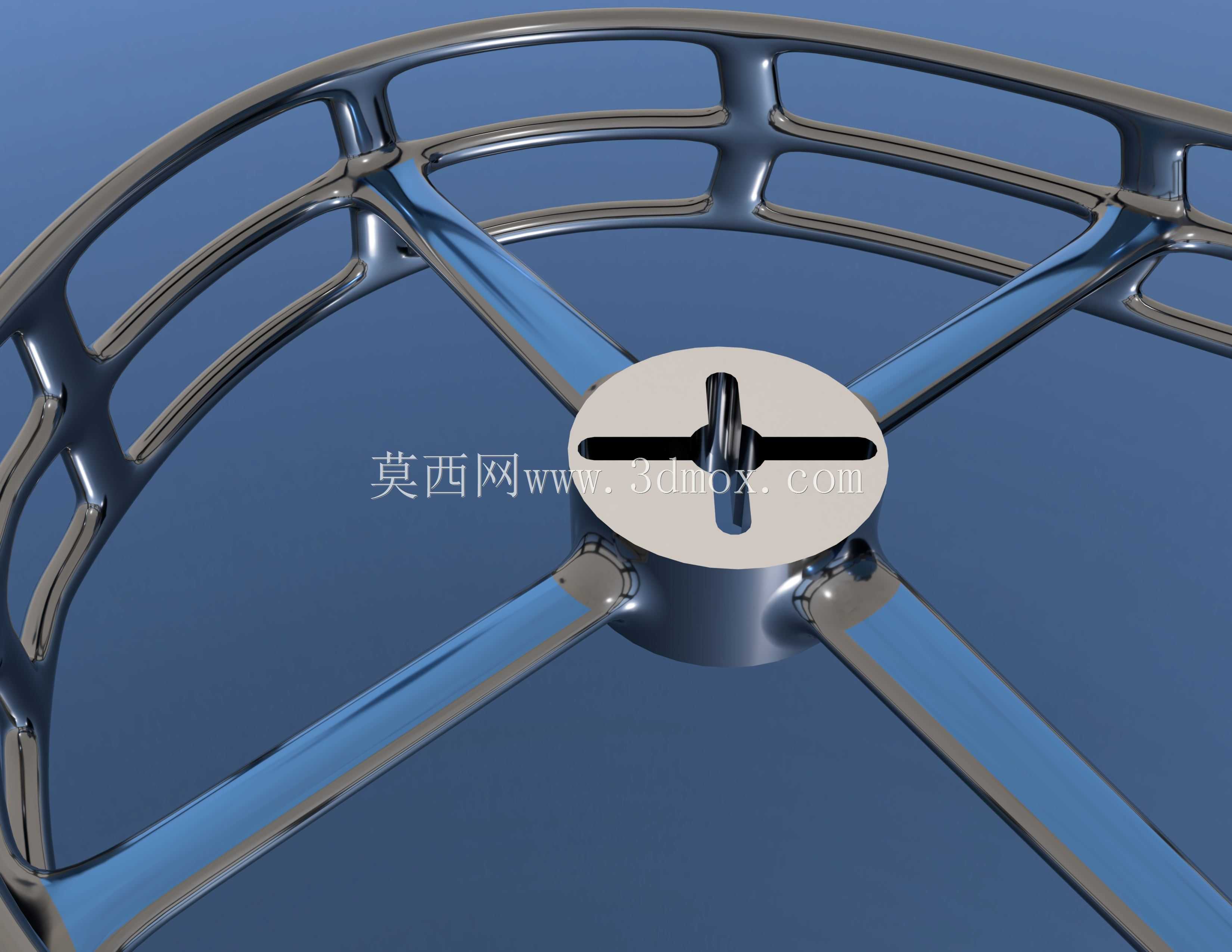

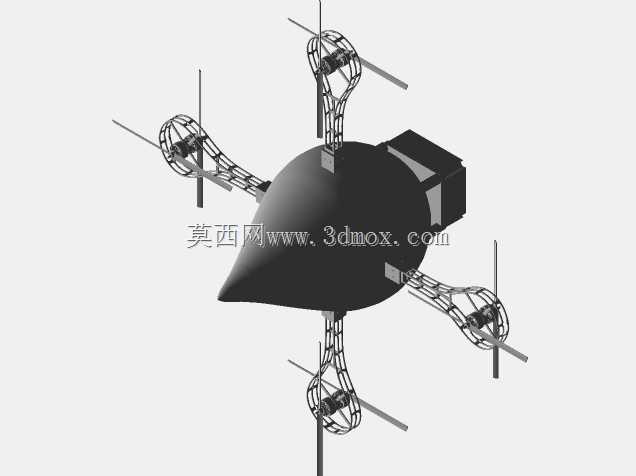

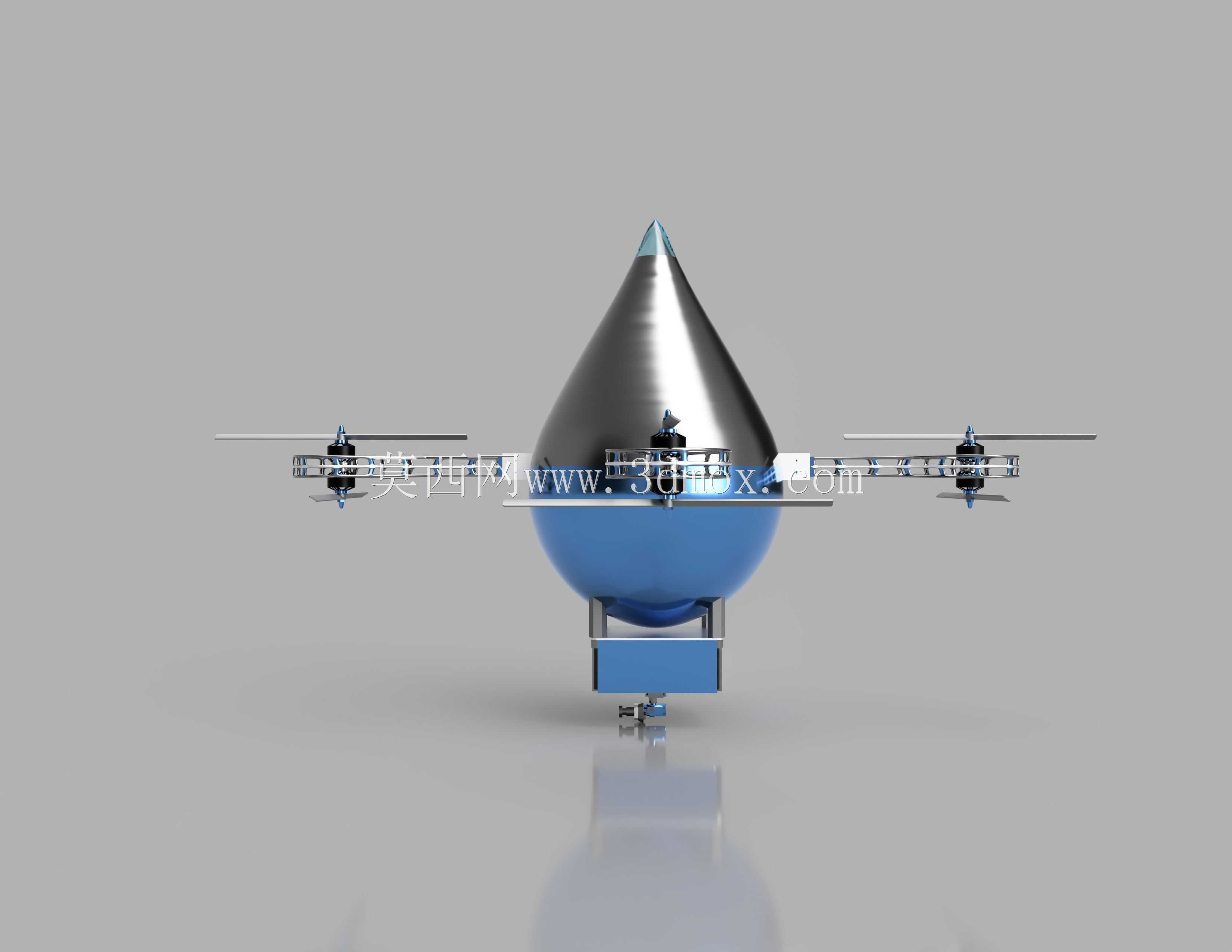

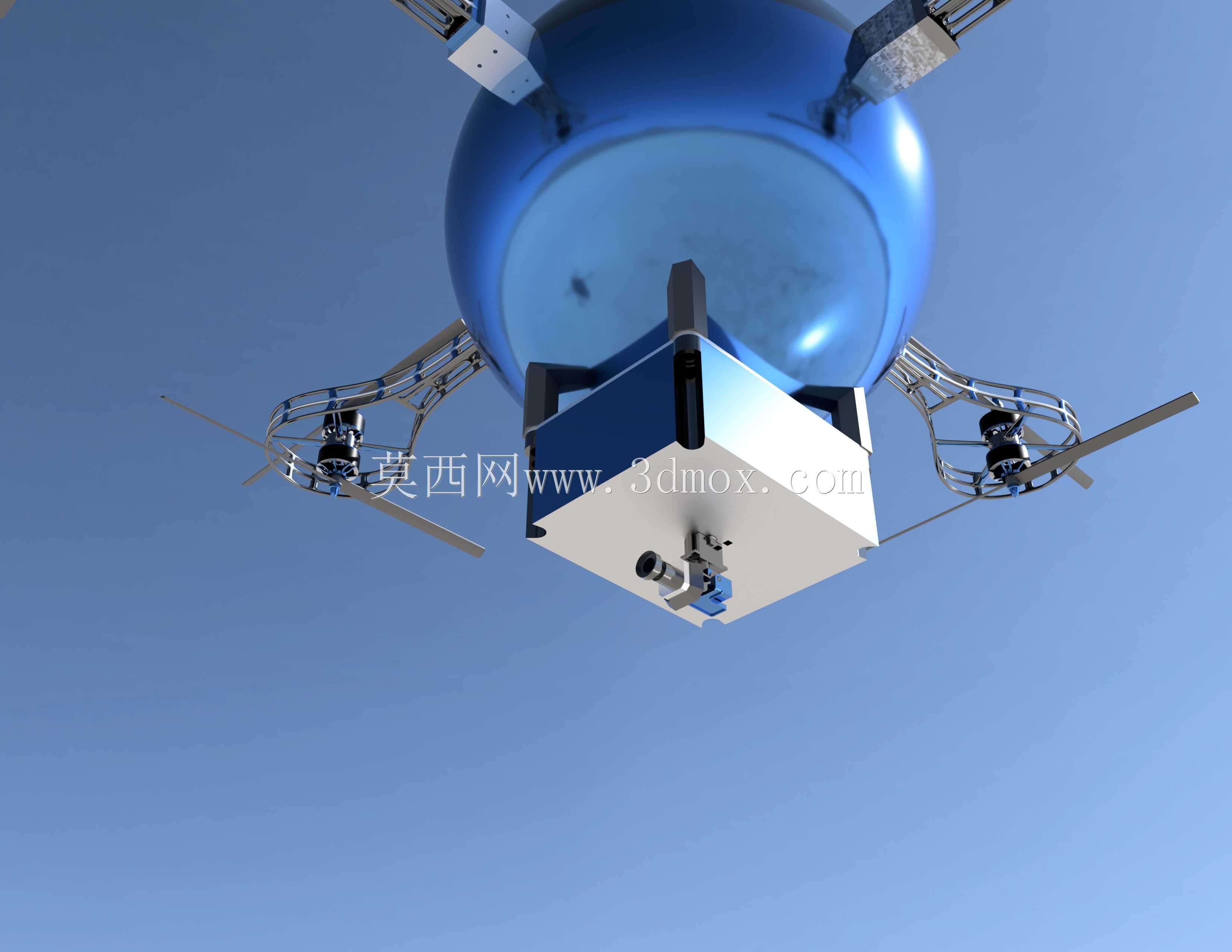

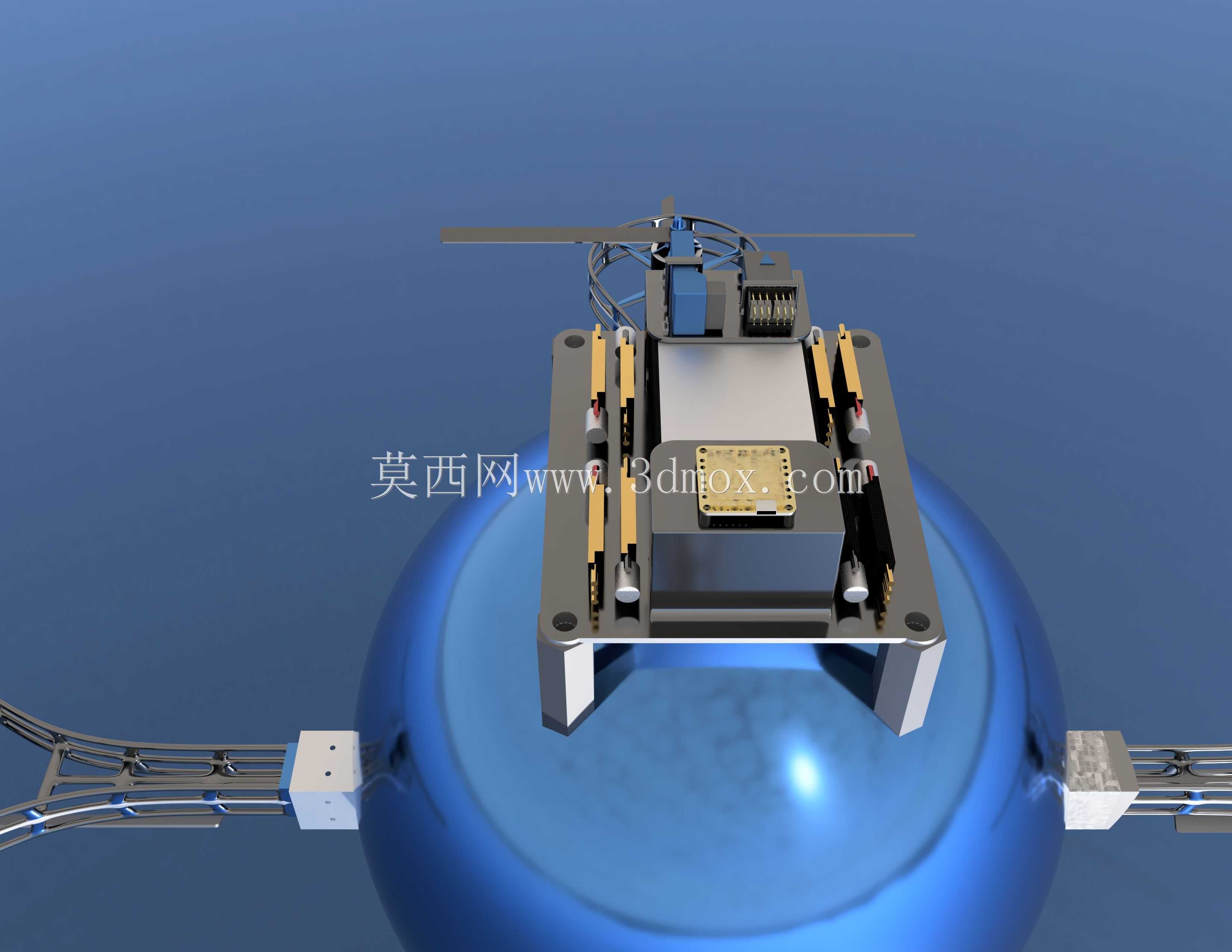

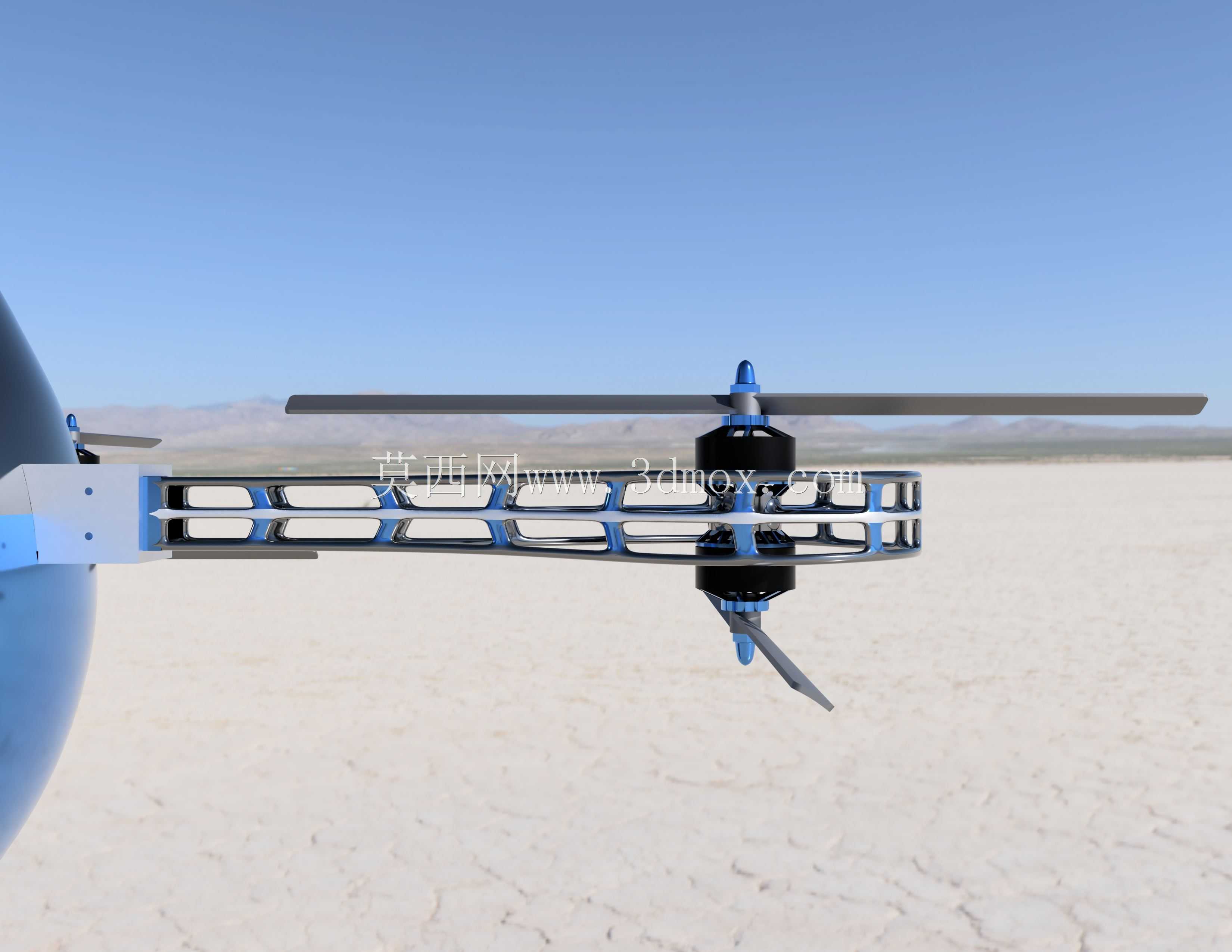

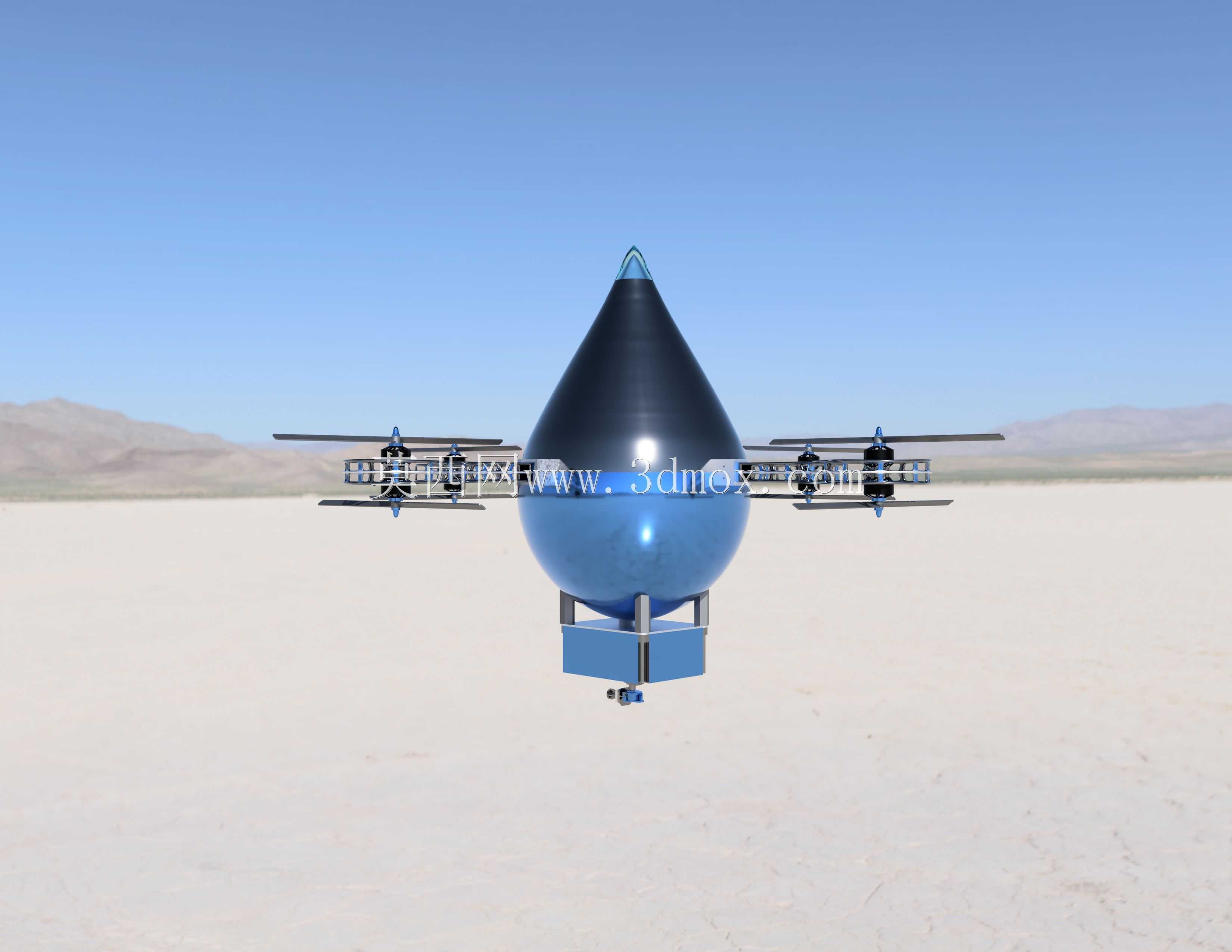

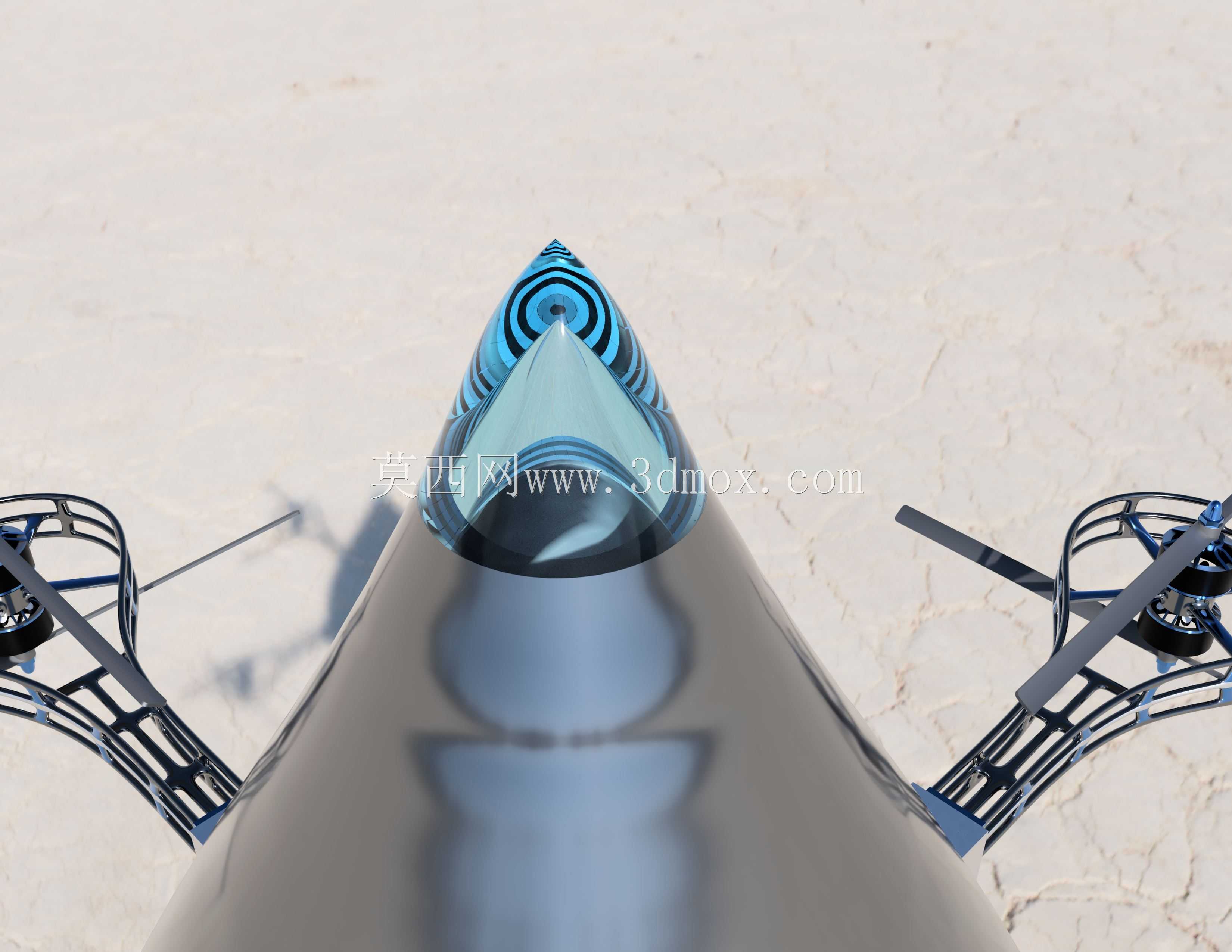

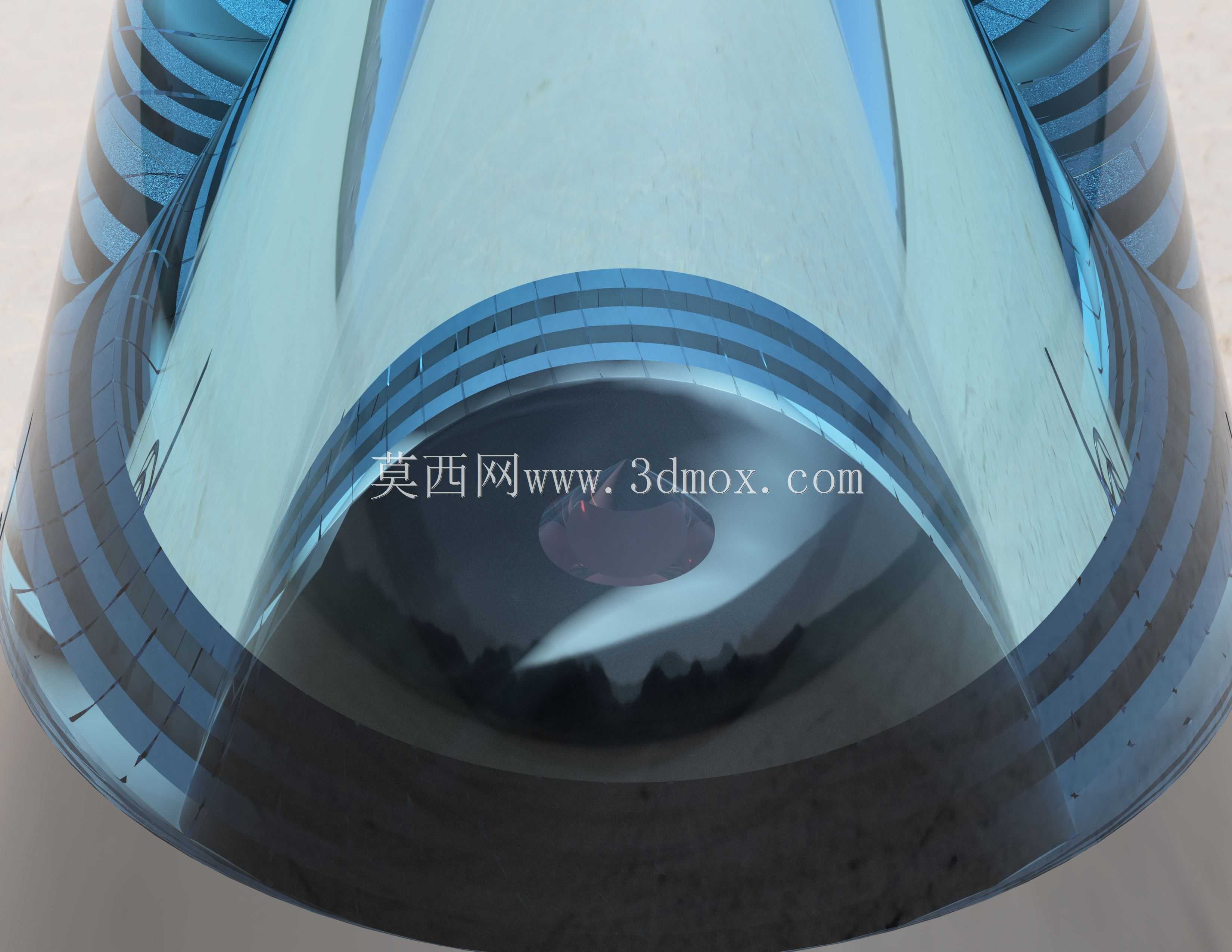

这款仿生造型的多旋翼无人飞行器，在结构设计阶段跳出了传统无人机的方正机架思路，从自然流体形态中提取设计灵感，将机身主体做了水滴式的流线型包覆处理，在实际户外飞行场景中，能够有效降低飞行过程中的空气阻力，减少乱流对机身姿态的干扰，尤其在3-5级侧风环境下作业时，流线型外壳能够引导气流顺滑通过机身表面，降低飞控系统的姿态修正负荷，提升悬停与巡航过程中的稳定性。机臂与主体的连接部位采用了快拆式的金属嵌件结构，连接端面做了定位销孔设计，日常作业转场时无需额外工具即可完成机臂的拆卸与组装，收纳状态下整体占用空间可缩减60%以上，适配户外巡检、航测作业时的便携转运需求。机臂部分采用镂空式的桁架结构设计，在保证结构强度满足22.4公斤拉力承载要求的前提下，尽可能削减了非受力区域的材料冗余，相比同尺寸的实心碳纤机臂，整体机架重量降低了27%，能够有效提升有效载荷上限，延长同等电池容量下的续航时长。机身与机臂的衔接位置做了圆弧过渡的融合处理，没有传统机架的突兀棱角，既能够减少飞行过程中的应力集中点，提升机架整体的抗疲劳寿命，也能在发生轻微擦碰时，通过圆弧面分散冲击力，降低结构破损的概率。动力系统的安装位预留了通用的电机安装孔距，适配市面上主流的多旋翼动力套装，电调走线全部隐藏在机身外壳内部，避免外露线材在飞行过程中产生风阻，同时也能减少户外作业时雨水、沙尘对线材与接插件的侵蚀。起落架部分采用了与机臂一体化的延伸设计，没有额外加装外置起落架结构，进一步降低了整机的风阻系数，机身底部预留了通用的载荷安装接口，可根据作业场景快速更换航拍云台、测绘模块、小型抛投装置等不同作业配件，安装孔位的公差控制在0.1mm以内，能够保证载荷安装后的同轴度，避免飞行过程中出现载荷偏移导致的姿态异常。整机的重心经过反复调校，落在多旋翼的几何中心位置，在挂载额定上限载荷时，重心偏移量不超过2mm，能够保证飞行过程中的动力输出均衡，减少单轴动力的额外负荷。外壳部分采用分块式的拼接设计，每一块外壳都预留了定位卡扣与螺丝孔位，日常维护时可单独拆卸对应位置的外壳，无需拆解整机结构即可完成内部元器件的检修与更换，大幅降低了后期的维护成本。
