航空喷气式发动机涡轮风扇结构设计

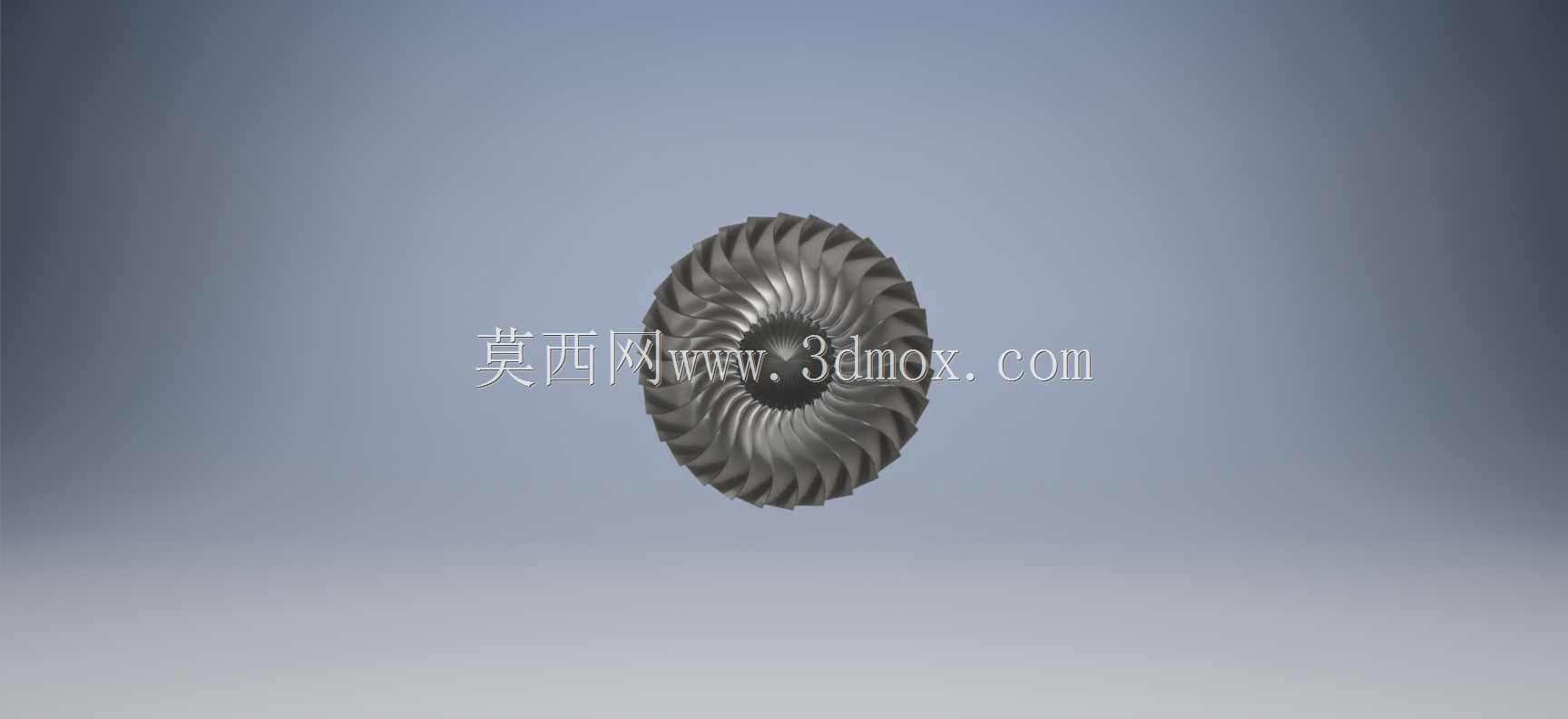

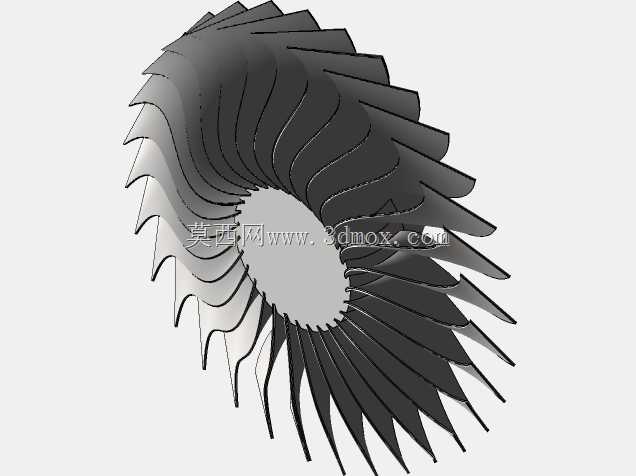

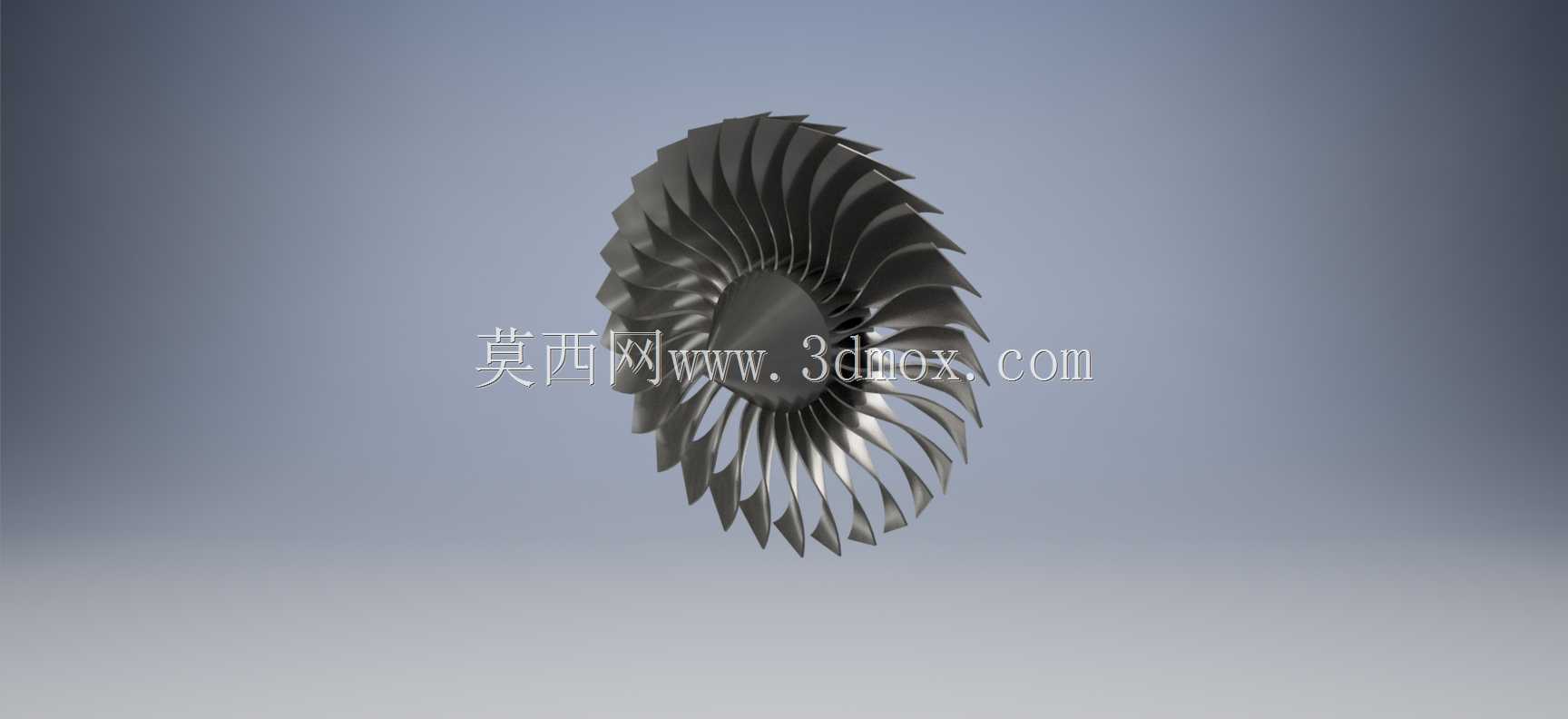

在航空动力系统的核心部件设计中，涡轮风扇的结构合理性直接决定了整台喷气发动机的推进效率与运行稳定性，这类部件的三维建模需要完全贴合实际气动布局与装配约束要求。从实际应用场景来看，该风扇组件主要装配于大涵道比喷气发动机的前端进气段，工作时需要承接高速来流的冲压作用，将进气按预设比例分流至外涵道与核心机流道，外涵道气流直接产生主要推力，核心机进气则参与后续的压气、燃烧做功循环，是整个动力单元进气匹配的核心结构。设计过程中首先要考虑叶片的翼型排布逻辑，每一片叶片的安装角、扭转曲率都经过气动计算匹配，沿轮毂径向从叶根到叶顶的弦长、厚度呈渐变分布，叶根位置做加厚处理以承载高速旋转带来的巨大离心载荷，叶顶位置则控制与机匣内壁的间隙在合理范围，既避免旋转剐蹭，又减少叶顶间隙漏气带来的效率损失。轮毂部分采用整体式盘状结构，与叶片根部的榫头连接位做了适配的卡槽设计，保证每一片叶片装配后定位精准，不会在高速旋转下出现位移或松动，整个风扇组件的安装边界需要匹配前端进气锥、后端低压压气机轮盘的装配尺寸，同轴度公差控制在极高精度区间，避免高速转动时出现动平衡超标引发的振动问题。从功能特性来看，该风扇结构在额定转速下可以实现稳定的气流增压，叶片表面的曲面过渡完全贴合气流流动轨迹，减少气流分离带来的紊流损失，同时叶片的数量、排布间距经过反复优化，在保证进气流量满足推力需求的前提下，尽可能降低旋转过程中的气动噪声与结构共振风险。建模过程中需要严格还原每一处曲面的曲率连续性，尤其是叶片型面与轮毂的衔接位置做了圆角过渡处理，避免应力集中导致的结构疲劳，整个叶轮的质心严格落在旋转轴线上，满足动平衡校验的基础要求，可直接用于后续的气动仿真、结构强度校核以及装配干涉检查工作，为航空发动机的整体动力匹配设计提供精准的结构参考。
