四色环碳膜直插电阻三维建模作品

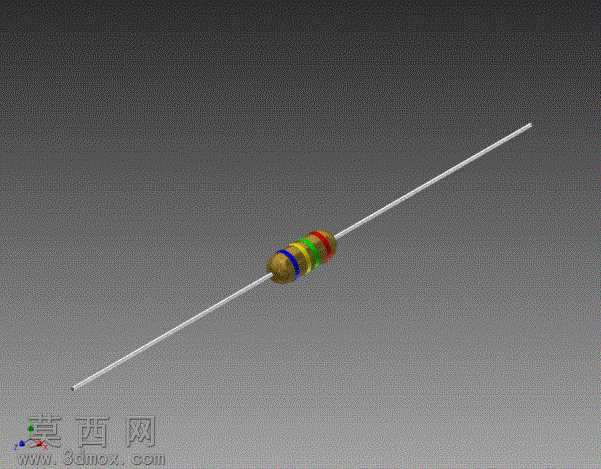

本作品为直插式四色环碳膜电阻的三维数字模型，建模过程严格遵循实物电阻的真实尺寸比例与结构特征开展。建模阶段首先梳理电阻的核心结构组成，将模型拆分为两端金属引脚、中部陶瓷基体、表面碳膜电阻层、色环标识层、端部金属帽五个独立结构模块，逐一完成各模块的参数化建模。针对两端的金属引脚，采用扫掠建模方式构建长直圆柱形态，还原引脚的均匀直径与平直延伸特征，同时对引脚与端部金属帽的衔接位置做圆角过渡处理，模拟实物引脚焊接端的圆滑过渡形态，避免生硬的直角衔接失真。中部陶瓷基体部分，以标准圆柱体为基础形态，匹配实物电阻的基体长度与直径比例，还原陶瓷基体的哑光米黄质感，建模时严格控制基体表面的平整度，还原陶瓷材质致密光滑的表面特征。基体表面的碳膜电阻层，通过曲面偏移与材质分区实现，还原碳膜层均匀覆盖在陶瓷基体外侧的结构特征，同时匹配碳膜层的深棕哑光材质表现。四色环标识是本模型的细节重点，建模时严格按照四色环电阻的色环间距比例，在基体表面划分四个等宽的环形区域，分别赋予对应色环的材质，从左至右依次为棕色、黑色、红色、金色色环，精准还原色环的宽度、间距与色彩饱和度，避免色环错位、宽度失真的问题，确保通过色环可直接读取对应电阻的阻值参数。两端的金属帽结构，采用薄壁圆柱建模方式，紧密套接在陶瓷基体的两端，还原金属帽与基体、引脚的衔接结构，金属帽表面赋予镀锡金属的半哑光金属质感，模拟实物金属帽的轻微磨砂金属光泽，避免过于镜面的失真表现。渲染阶段采用中性灰色渐变背景，搭配柔和的侧上方主光源与底部补光，弱化生硬阴影，突出电阻各部分的结构层次与材质差异：金属引脚与金属帽部分调整金属粗糙度参数，还原镀锡引脚的柔和金属反光，避免过强的镜面反射；陶瓷基体部分调整漫反射参数，还原陶瓷材质的哑光温润质感；色环部分采用高饱和度的纯色材质，确保色环色彩清晰可辨，与基体、碳膜层形成明确的视觉区分。整个建模过程严格遵循电子元件实物的生产装配逻辑，各结构模块的衔接关系完全匹配真实电阻的装配结构，无结构错位、比例失调问题，模型细节完整，既还原了直插电阻的外观特征，也准确呈现了其内部结构的层级关系，可用于电子电路教学演示、PCB板三维装配仿真、电子类产品展示场景搭建等用途。
