管状消声装置内部结构三维设计

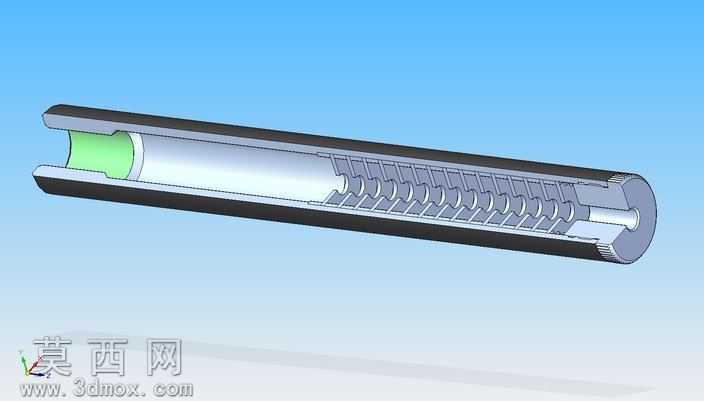

本作品为管状消声装置的三维结构设计，建模过程中采用参数化特征建模思路，先以旋转凸台命令构建整体圆柱管状基体，确定装置的整体外轮廓尺寸与两端接口的装配基准，保证整体同轴度符合装配使用要求。建模时对装置做轴向剖视处理，清晰呈现内部完整的消声结构布局：入口端设置渐变式导流腔体，采用光滑过渡的曲面造型，引导进入装置的气流平稳转向，避免气流直吹内壁产生额外的气动噪声；中段核心消声区域设计连续排列的环形阻性消声单元，每个单元采用等距排布的环形隔板与导流凹槽结构，通过特征阵列命令快速完成整段结构的排布，同时对每个隔板的边缘做圆角过渡处理，减少气流通过时的湍流产生，延长气流在腔体内的流动路径，通过多次折返消耗声波能量，实现宽频降噪效果；末端设置同轴出气内芯，与外管采用同轴配合结构，保证出气气流的平稳性。材质渲染阶段，装置外管赋予哑光深灰色金属材质，模拟金属管材的哑光喷涂质感，调整材质的粗糙度与反射参数，还原金属构件的真实视觉效果；内部导流腔体赋予浅绿色半透明工程塑料材质，既区分不同功能部件，也能直观展示入口段的腔体轮廓；中段消声隔板赋予亮银色金属材质，突出内部阵列结构的规整排列效果；渲染时采用轴向均匀布光，配合淡蓝色渐变背景，通过剖视视角清晰展现内部所有结构细节，无视觉遮挡。设计过程中重点考量消声结构的气流通过性与降噪效率的平衡，所有内部隔板的间距、凹槽深度都经过参数化调整，既保证足够的消声路径长度，也避免过大的气流阻力影响装置的通流性能，整体结构无冗余特征，各部件之间的配合关系清晰，可直接用于后续的结构验证、性能仿真或加工参考，完整还原了阻性管式消声器的典型结构特征，直观呈现了消声装置从进气导流到消能降噪再到平稳出气的完整结构逻辑。
