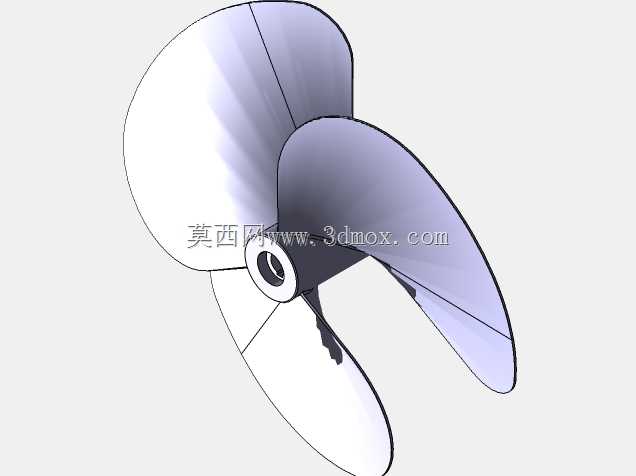

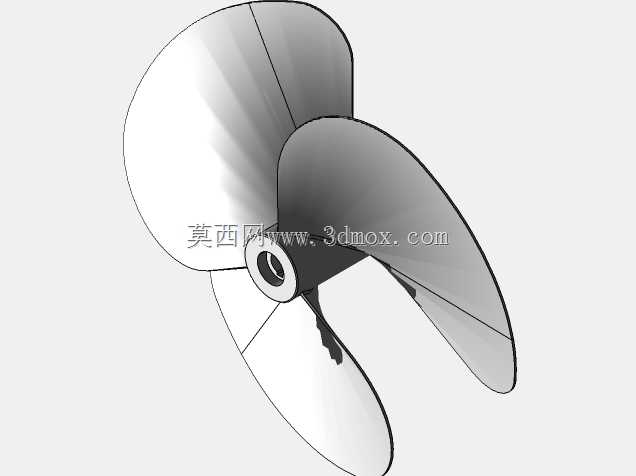

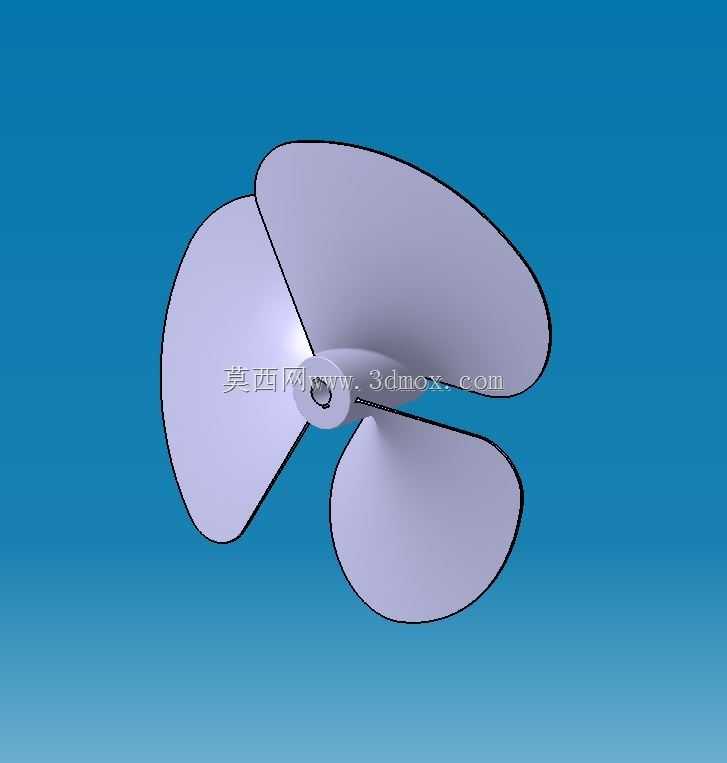

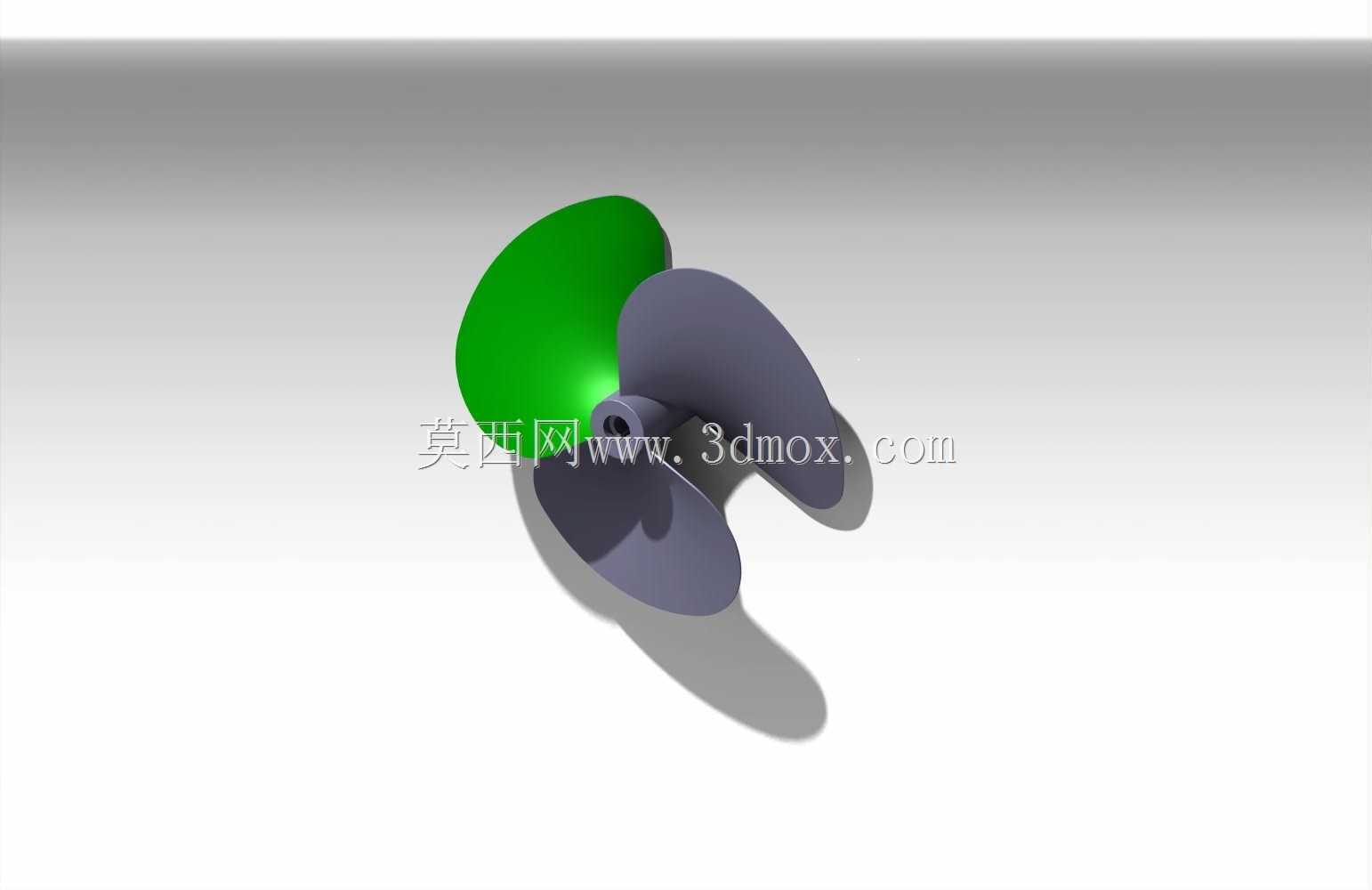

曲面流线型推进器螺旋风扇叶片结构

这类曲面叶片结构，常应用在小型水下推进装置、桌面级风冷散热模组、小型风道送风设备的动力端，作为核心做功部件承担流体动能转换的作用，叶片的曲面曲率直接决定流体推送效率、运行噪音与动力损耗水平。从结构设计逻辑来看，该叶片采用非等距螺旋曲面构型，叶根位置做了加厚过渡处理，与中心轮毂的衔接区域做了圆弧顺滑过渡，避免应力集中导致的高速运转下结构疲劳开裂，轮毂中心预留的安装孔位适配标准直径的驱动轴，安装时可通过顶丝或者键槽实现周向固定，保证扭矩传递过程中无打滑偏移。叶片的叶梢位置做了收窄削边处理，能有效降低高速旋转时叶梢产生的涡流损耗，同时减少叶梢与流体边界的摩擦噪音，整体叶片的曲面弧度经过流体力学优化，在额定转速下可实现稳定的流体定向推送，不会出现紊流导致的推力波动。从安装边界来看，该叶片的整体回转直径适配小功率驱动电机的输出扭矩范围，轴向安装尺寸紧凑，不需要额外预留过大的装配空间，可直接嵌入对应的导流罩内部，导流罩与叶片外缘的间隙控制在合理范围，既避免运转过程中叶片与罩体发生刮蹭，又能减少间隙处的流体回流损失。实际应用场景中，这类叶片既可以作为小型无人潜航器的推进部件，在水下提供稳定的前进推力，也可调整安装角度后作为工业设备散热风道的送风叶片，或是小型通风设备的动力风叶，不同应用场景下可根据流体介质的密度调整叶片的壁厚与曲面倾斜角度，比如水下使用时适当提升叶根厚度以抵抗更高的流体阻力，风冷场景下可适当减薄叶片厚度降低转动惯量，提升启停响应速度。建模过程中需要重点把控螺旋曲面的连续性，保证每个叶片的曲面曲率完全一致，做圆周阵列后整体动平衡达标，避免高速旋转时产生径向振动，影响驱动部件的使用寿命，叶根与轮毂的衔接处需要做G2连续过渡，减少应力集中点，同时曲面表面需要保证足够的光滑度，降低流体流经表面时的摩擦阻力。
