带文丘里管组件的小型环形流燃油燃烧罐

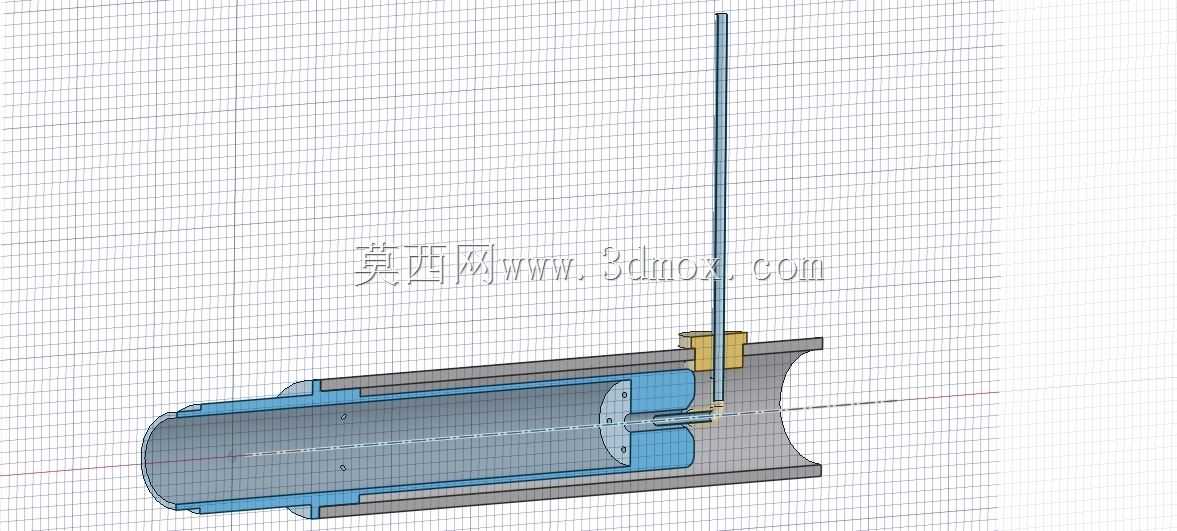

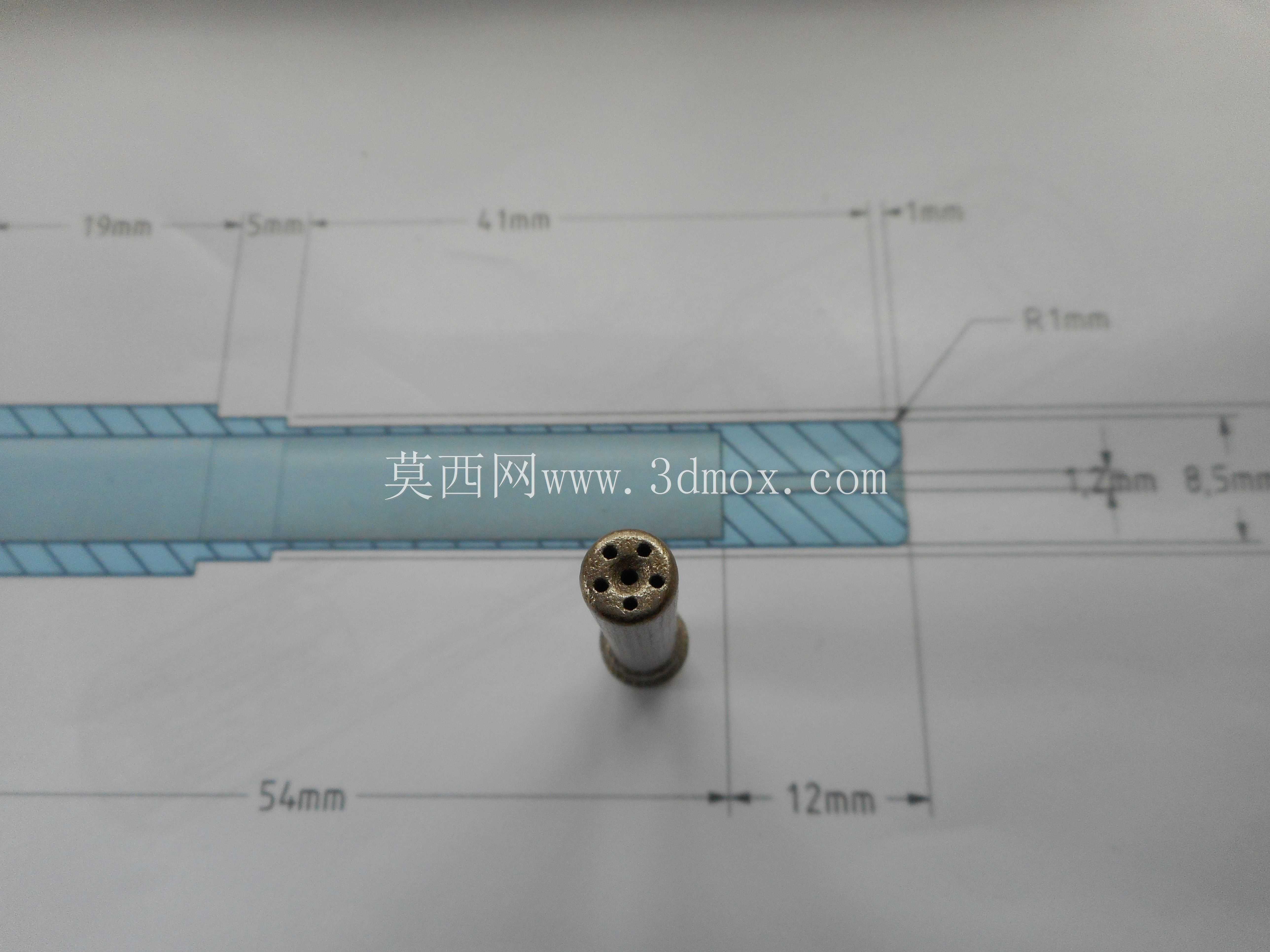

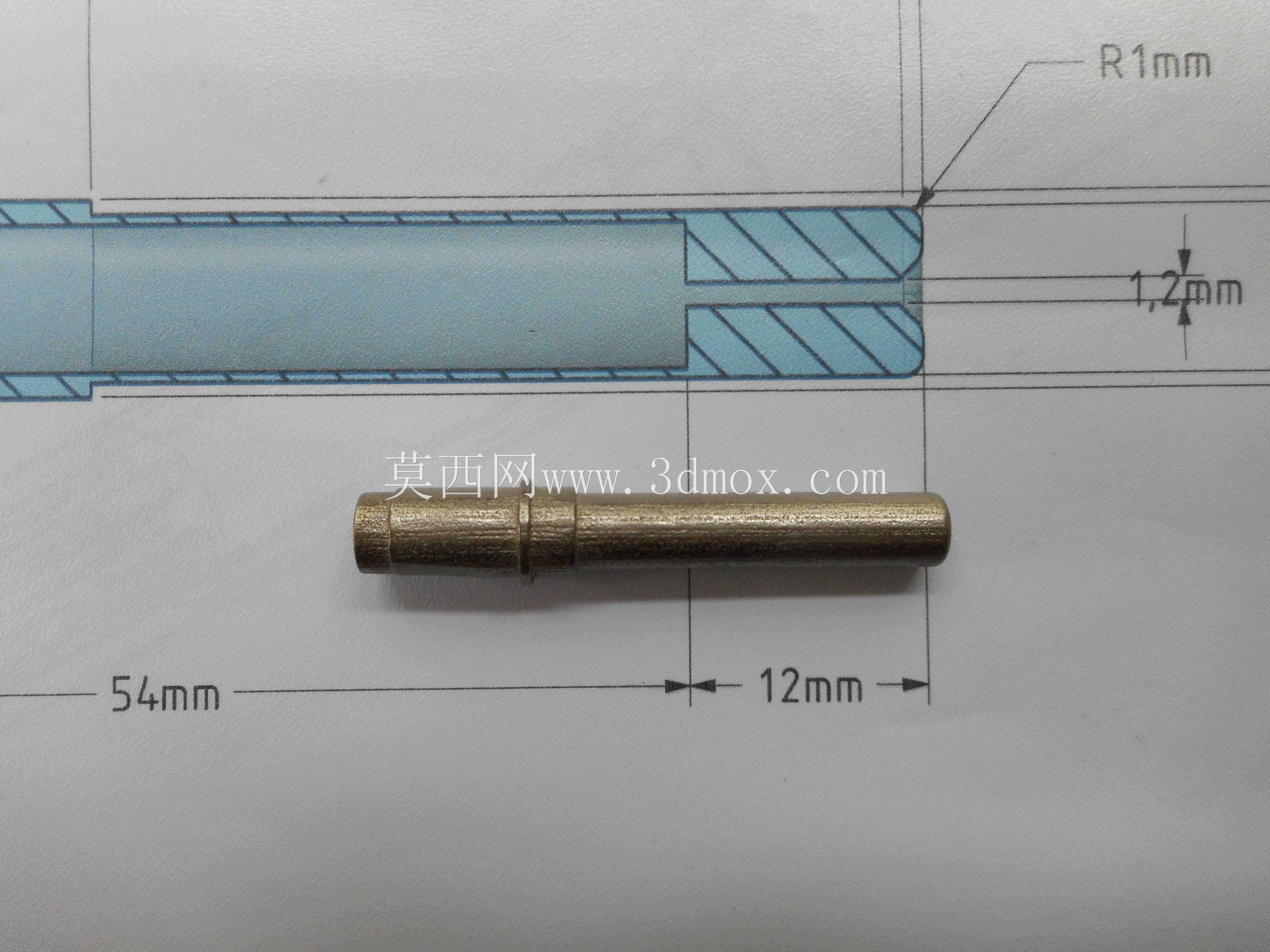

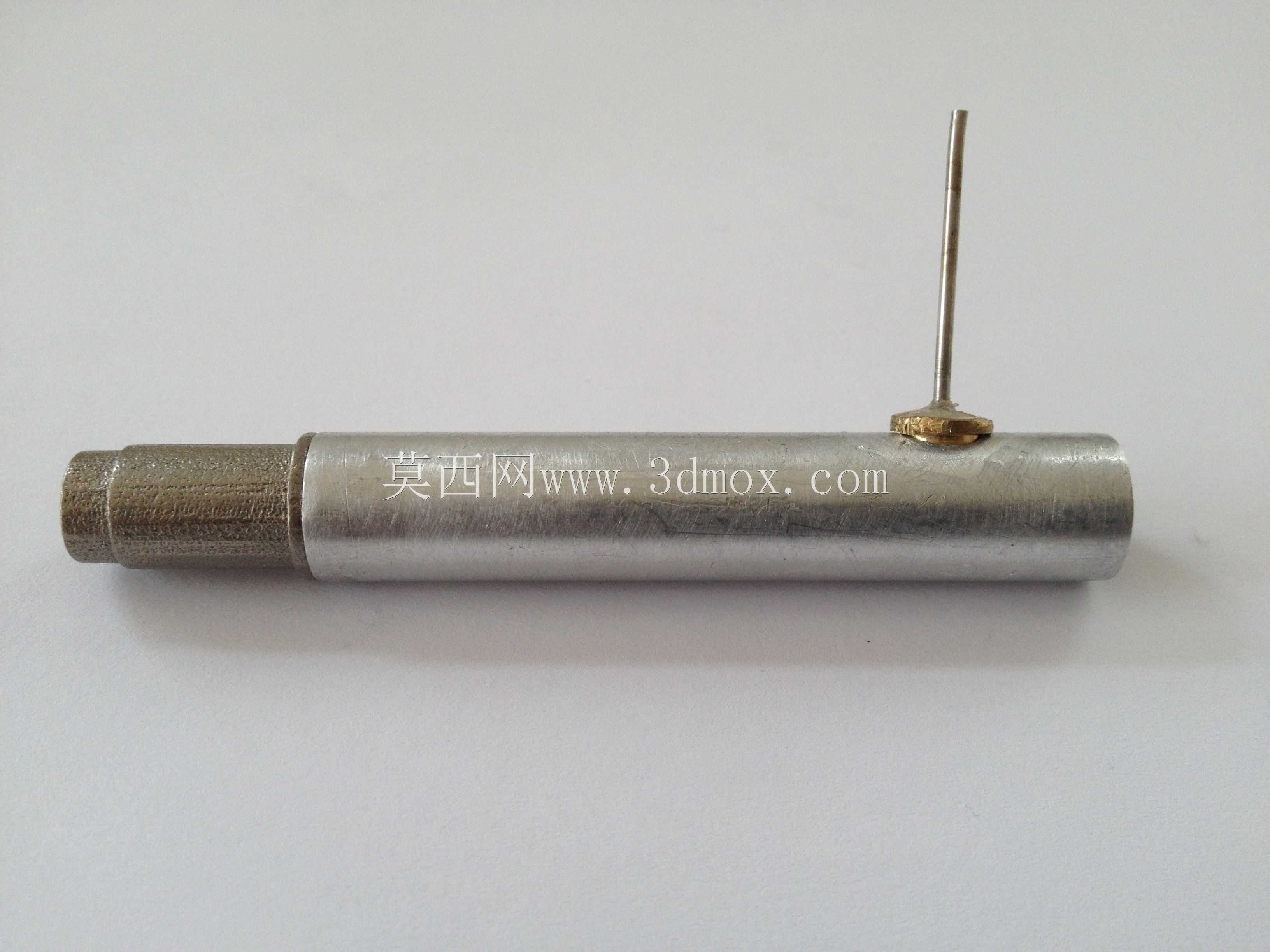

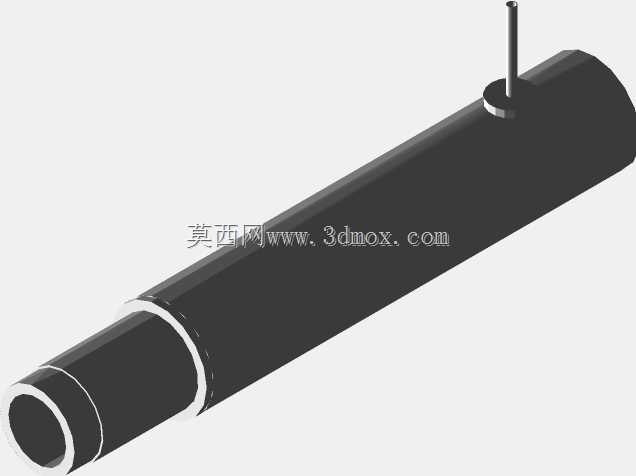

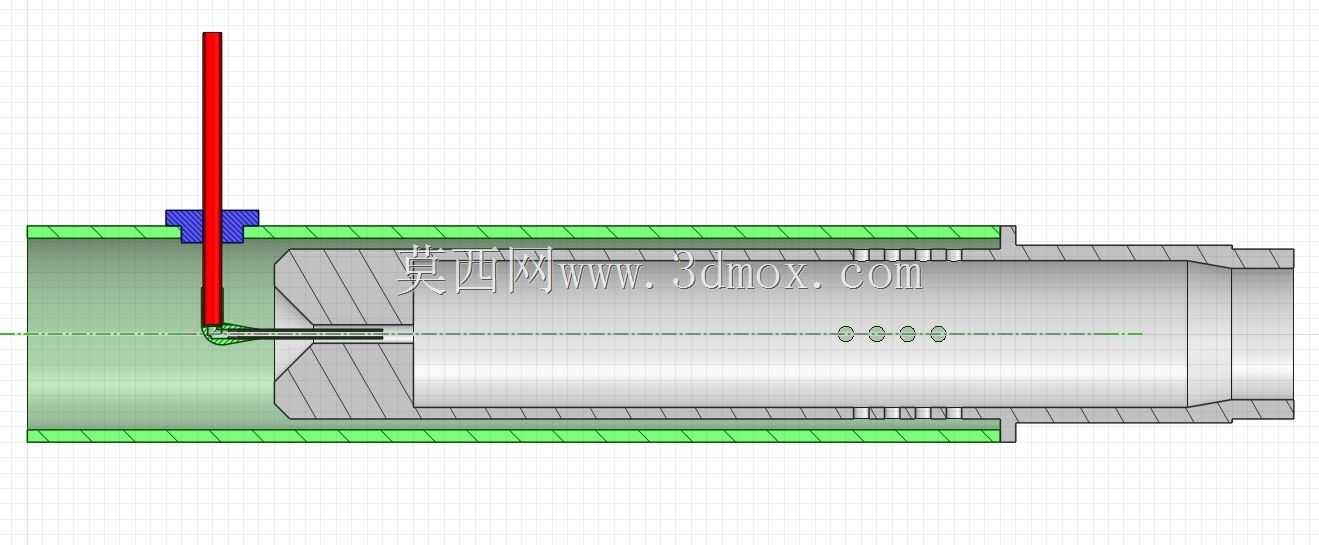

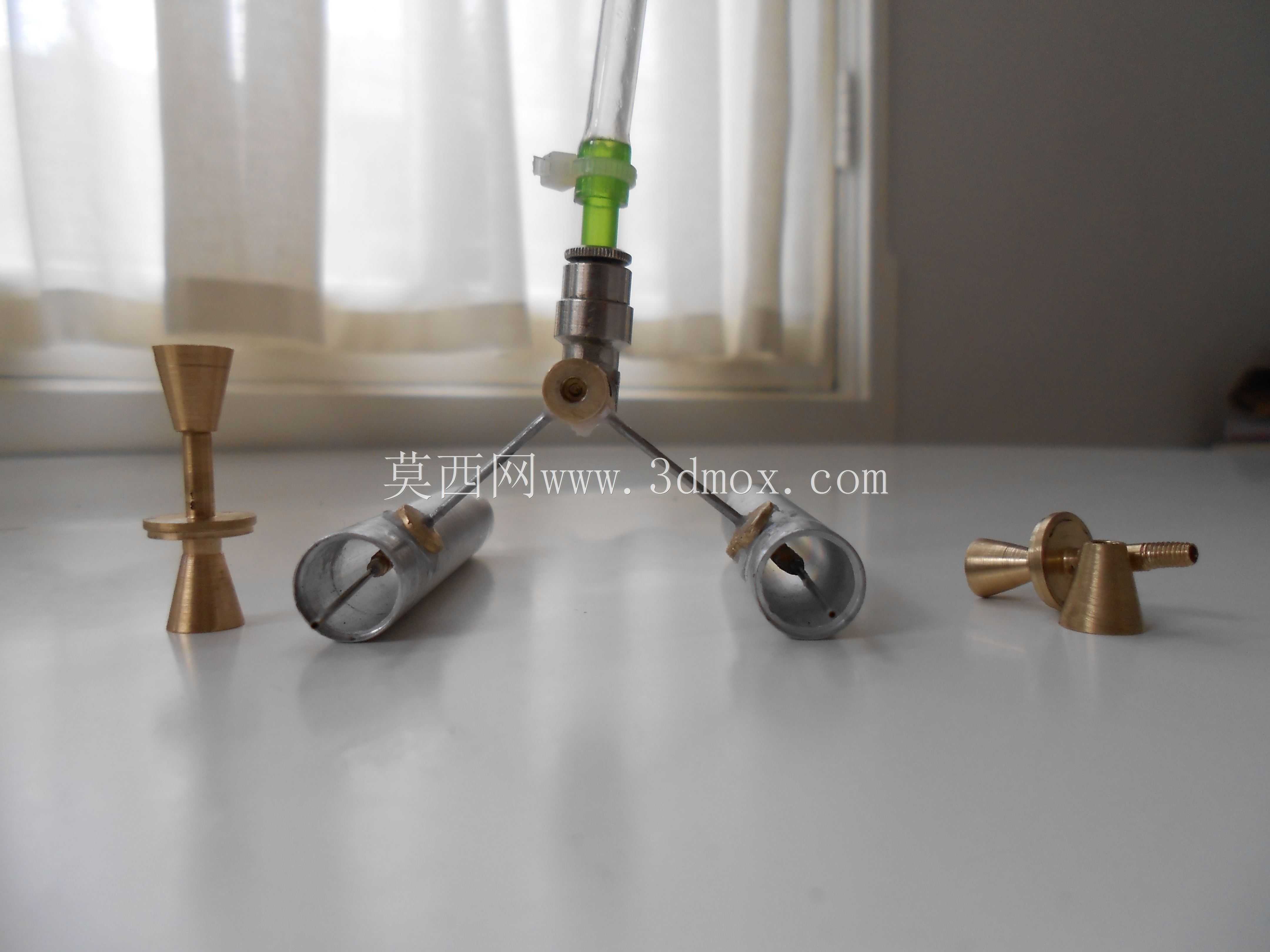

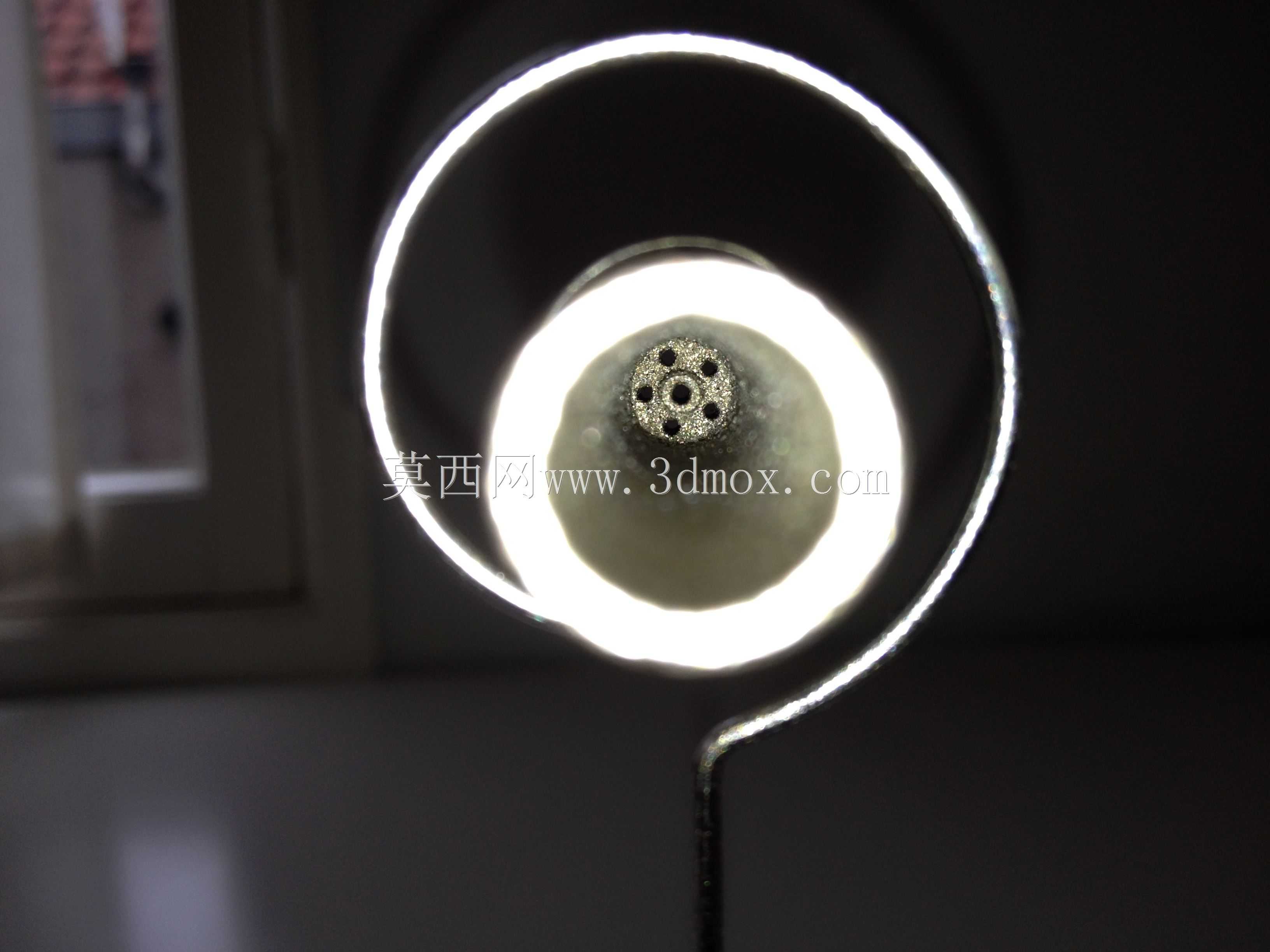

这款带文丘里管组件的燃油燃烧装置，核心采用直径12毫米的文丘里布局环形流道设计，结构逻辑参考大型燃气轮机燃烧室的流场组织思路，适配小型动力单元、微型燃气轮机、小型供热燃烧器等对燃油雾化混合精度有要求的应用场景。实际运行过程中，燃油从顶部垂直插入的管路进入文丘里结构段，借助文丘里效应产生的局部负压，将进入流道的空气与燃油充分剪切混合，在环形腔室内形成均匀的油气混合气，避免局部富油或贫油导致的燃烧不充分、积碳、火焰温度分布不均等问题。从结构设计层面看，主体采用同轴套筒式布局，外层为承压壳体，内层为导流衬套，文丘里管组件垂直插入主壳体的安装位，通过定位凸台实现轴向与径向的安装限位，安装时仅需保证插入管路与主壳体轴线的垂直度公差在0.1毫米以内，即可保证流场的对称性，不会出现偏流冲刷衬套的问题。外形上主壳体为圆筒状结构，轴向长度适配小型燃烧舱的安装边界，顶部伸出的燃油管路长度可根据实际安装舱室的接口位置做适配调整，不会额外占用过多径向安装空间。环形流道的截面尺寸经过流场仿真校核，保证混合气在进入燃烧段前的流速控制在合理区间，既不会因流速过高导致火焰吹脱，也不会因流速过低出现回火风险。内层导流衬套与外层壳体之间预留有冷却气流通道，运行时少量空气从夹层流过，可降低衬套壁面温度，延长组件的连续运行寿命。文丘里管的喉口尺寸经过匹配计算，对应额定工况下的燃油喷射量与进气量比例，保证油气混合比处于最佳燃烧区间，无需额外加装复杂的雾化喷嘴即可实现较好的雾化效果，降低了整套燃烧装置的零件数量与维护成本。安装接口采用标准法兰对接形式，可直接与同直径的燃烧段、进气段管路连接，无需额外制作转接结构，适配多数小型燃烧系统的通用安装尺寸。
