穿越机用8A无刷电子调速器结构设计

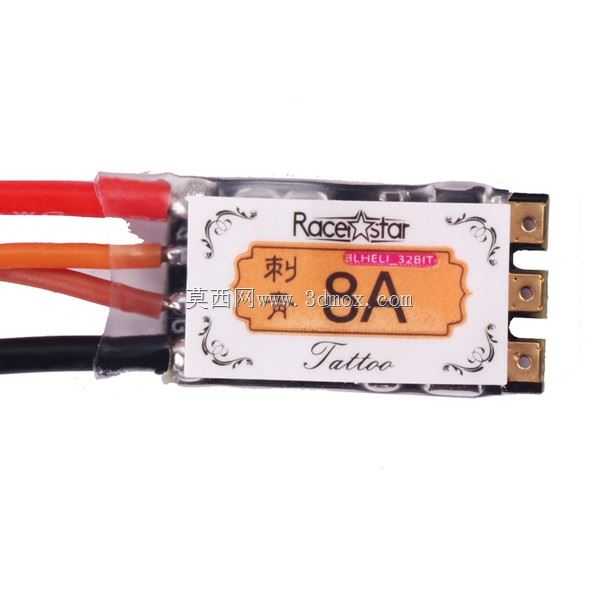

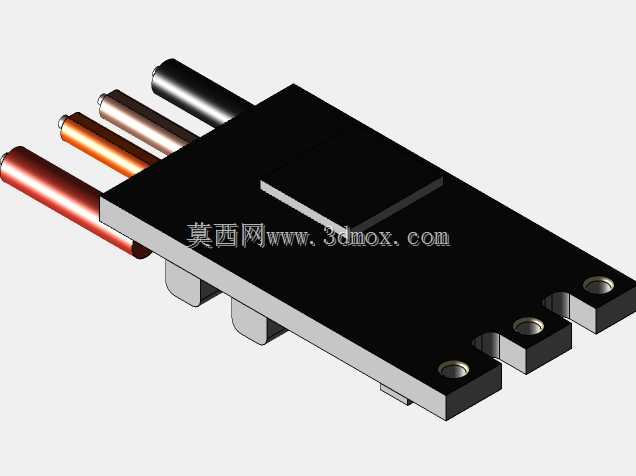

这款航模动力端的控制部件，主要适配1-2S供电的小型穿越机、室内FPV飞行器及微型遥控车模的无刷电机驱动场景，核心作用是接收飞控或接收机输出的油门控制信号，将电池端的直流输入转换为三相交流输出，精准调控无刷电机的转速与转向，为小型竞速类、花式飞行类航模提供平顺的动力输出响应。从结构设计层面来看，整体采用长条状窄体布局，外壳做了轻量化的封胶处理，既能够抵御飞行过程中溅入的水汽、草屑，也能在发生轻度炸机碰撞时缓冲内部PCB板受到的冲击力，避免元器件脱焊失效。出线端做了分色标识，红色线对应电源正极、黑色对应电源负极，橙、棕等色线对应电机三相输出与信号输入，装配时可以快速对应接线定义，减少错接概率。安装边界上，整体厚度控制在极小范围内，侧边预留的三个镀金焊盘直接对应电机三相接线位，不需要额外延长接线就能适配多数微型穿越机的机臂安装间距，焊盘做了加厚镀金处理，能够承受持续8A的工作电流，短时间峰值电流下也不会出现焊盘过热脱落的问题。设计过程中充分考虑了微型航模对重量的严苛要求，整体去掉了冗余的外壳凸起结构，表面的标识层直接印刷在封胶层外侧，不会额外增加飞行负载。信号端支持Dshot1200等高速通信协议，和飞控之间的信号传输延迟控制在极低水平，能够满足竞速穿越机快速加减油门、瞬时调整动力的操控需求，内部的控制芯片集成了BLHeli_32位固件逻辑，不需要额外外接编程模块就能完成参数校准，适配不同KV值的微型无刷电机。在实际装机使用时，该部件可以直接通过双面泡棉胶固定在机臂内侧或者飞控侧边的空余位置，不需要额外设计安装固定孔位，整体的接线长度可以根据装机位置灵活裁剪，不会因为线材冗余增加飞行风阻。散热层面依靠外壳封胶层直接接触外部气流完成被动散热，持续满油门工作时也不会出现过热降频的问题，适配室内外多种小型航模的动力配置需求，结构建模时完整还原了外部接线、焊盘位置、表面标识及整体轮廓尺寸，能够直接用于航模整机的装配干涉校验、安装位结构设计参考。
