轻量化通用电气发动机连接支架

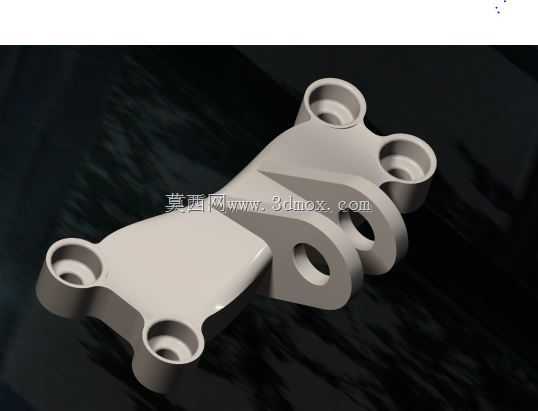

这款支架主要应用在通用电气类发动机的外围部件固定场景，承担发动机周边线束固定座、小型传感模块、附属管线卡扣的承载连接功能，是发动机总成装配环节里衔接主体缸体与外围附属件的关键支撑构件。从实际装机的适配边界来看，支架的六个带沉孔的安装端分别对应发动机缸体上预设的M6螺纹安装位，孔位同轴度公差控制在0.05mm以内，安装面的平面度要求达到IT7级，能保证装配后支架与缸体贴合面无间隙，避免发动机运行过程中因振动产生连接松动。设计阶段优先考虑了振动工况下的疲劳强度，主体采用变截面过渡结构，在应力集中的孔位连接处做了R3的圆角过渡，避免直角结构带来的应力断裂风险，同时通过拓扑优化去除了非承载区域的冗余材料，在保证整体刚性满足1500Hz固有频率要求的前提下，实现了近七成的质量削减，能有效降低发动机外围部件的整体自重，减少整机运行时的惯性负载。支架的外形轮廓完全避让了发动机的散热风道走向，不会阻挡缸体散热片的空气流通路径，同时所有安装孔的位置都预留了标准扳手的操作空间，现场装配时不需要额外定制专用工装，用常规内六角扳手即可完成全部紧固操作。从结构布局来看，支架一端的四个安装孔对应发动机缸体的主安装面，另一端的两个带衬套预安装位的孔位用来固定外接的电气接线盒，中间的过渡段做了加强筋结构，筋板厚度从安装端的5mm向中间段平滑过渡到3mm，既保证了接线盒安装位置的承重能力，能承受1.2kg的外接部件长期振动下的载荷，又不会额外占用发动机周边的装配空间。在实际选型适配时，需要注意支架的安装面与发动机缸体的贴合面不能有密封胶残留，装配前要清理缸体安装位的毛刺与油污，紧固螺栓要按照对角顺序分步拧紧，拧紧力矩控制在8N·m，避免力矩过大导致支架安装端产生微变形，影响后续外接部件的安装精度。
