航空发动机轻量化拓扑优化支撑支架

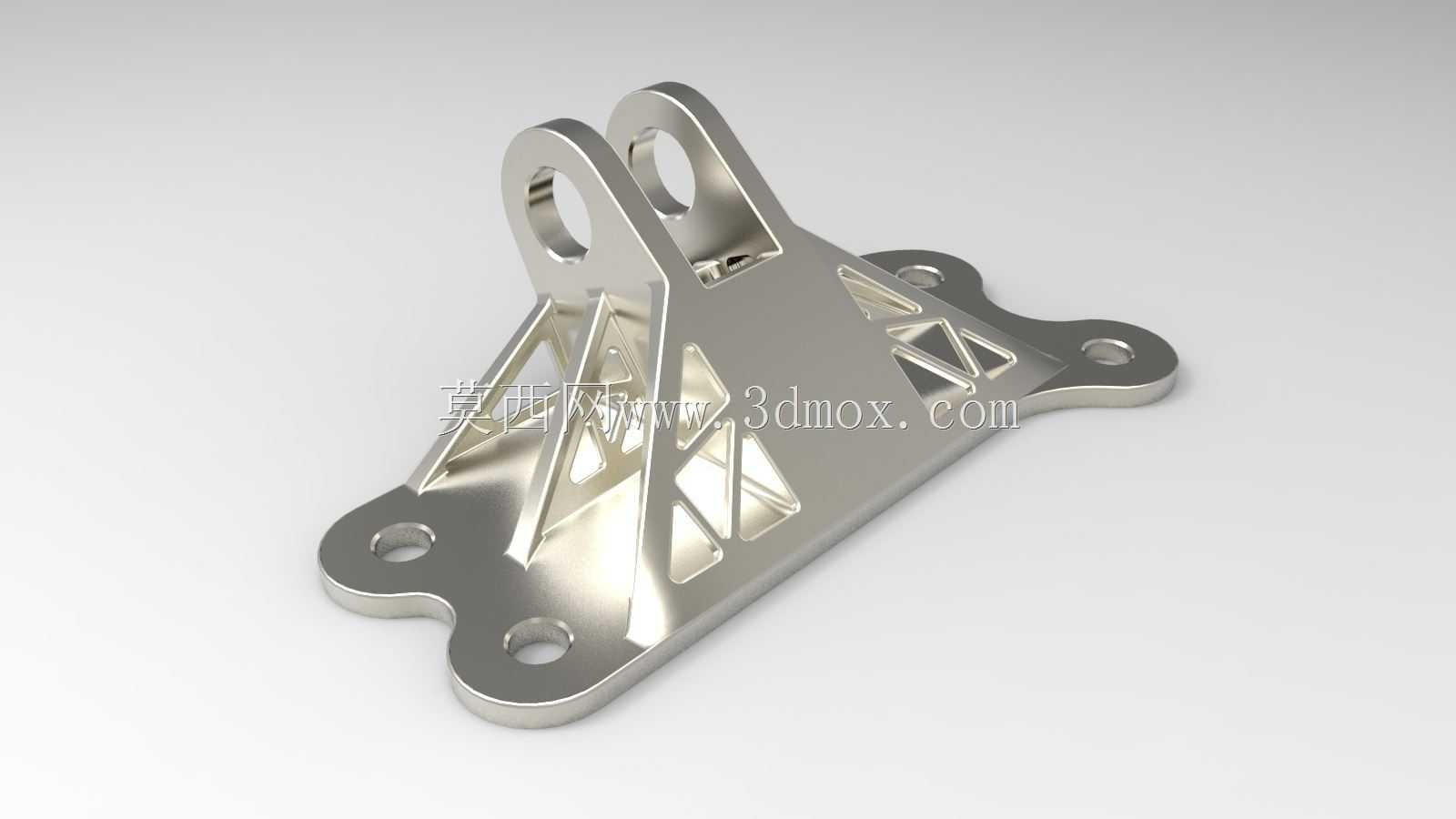

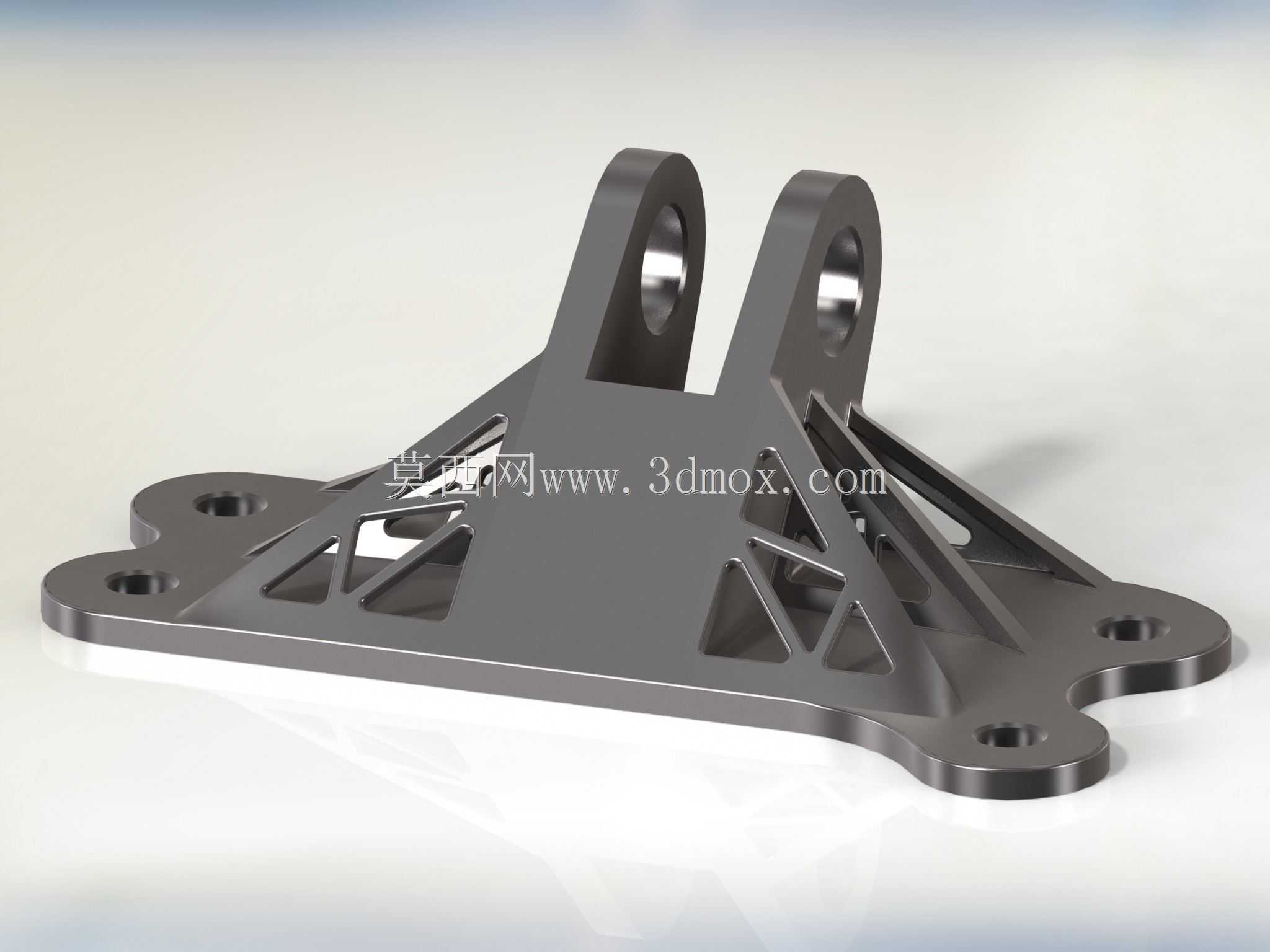

这款支架主要应用于航空喷气发动机的附属构件安装场景，承担发动机外部管路、传感组件与核心机匣之间的连接承载功能，在航空动力系统的装配环节中，这类支架需要同时兼顾承载可靠性与自重控制要求，避免额外增加发动机的整体负载，同时要耐受航空工况下的振动冲击与温度交变影响。从结构设计逻辑来看，该支架采用了典型的拓扑优化设计思路，在初始实体构型的基础上，通过力学仿真迭代去除非承载区域的冗余材料，最终形成了带三角镂空筋格的构型，底部设置四个带安装孔的固定耳片，可通过螺栓与发动机机匣的预设安装位点完成刚性连接，上部的双吊耳结构则用于挂载待固定的附属部件，安装孔位的同轴度、安装面的平面度都经过公差匹配设计，保证装配后不会产生额外的装配应力。在实际使用场景中，这类支架需要承受发动机运行过程中产生的宽频振动，因此镂空结构的筋条走向完全顺着主应力路径排布，既避免了材料冗余带来的自重增加，也不会在应力集中区域出现结构强度不足的问题，相较于传统的实心铣削支架，在保证同等承载能力的前提下大幅削减了自身重量，对于航空设备的减重增效有着实际的工程价值。从安装边界来看，支架底部的四个固定孔位间距匹配对应型号发动机机匣的标准安装位点，上部吊耳的孔径与挂载部件的连接销轴尺寸适配，整体安装空间占用紧凑，不会与周边的管路、线缆布局产生干涉，支架的过渡区域全部采用圆角过渡处理，避免铣削加工过程中出现应力集中的缺陷，同时也能减少工况下疲劳裂纹的产生概率。这类拓扑优化的支架结构，也为其他工业领域的轻量化构件设计提供了参考思路，在对自重控制有严格要求的高端装备领域，这种顺着应力路径布置材料的设计方式，能够在结构强度、自重控制、加工成本之间找到最优的平衡点。
