圆形承载板结构静力分析仿真模型

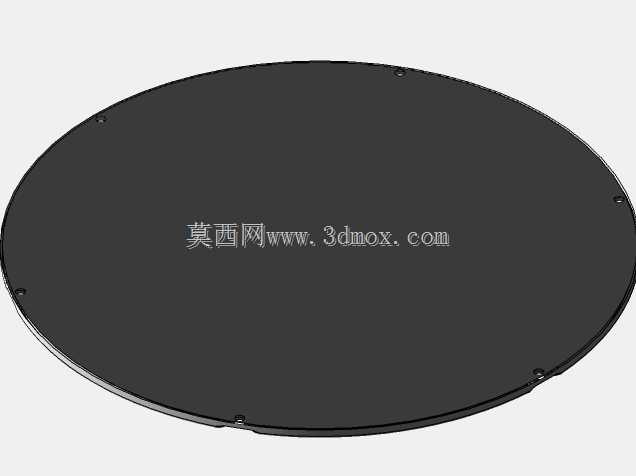

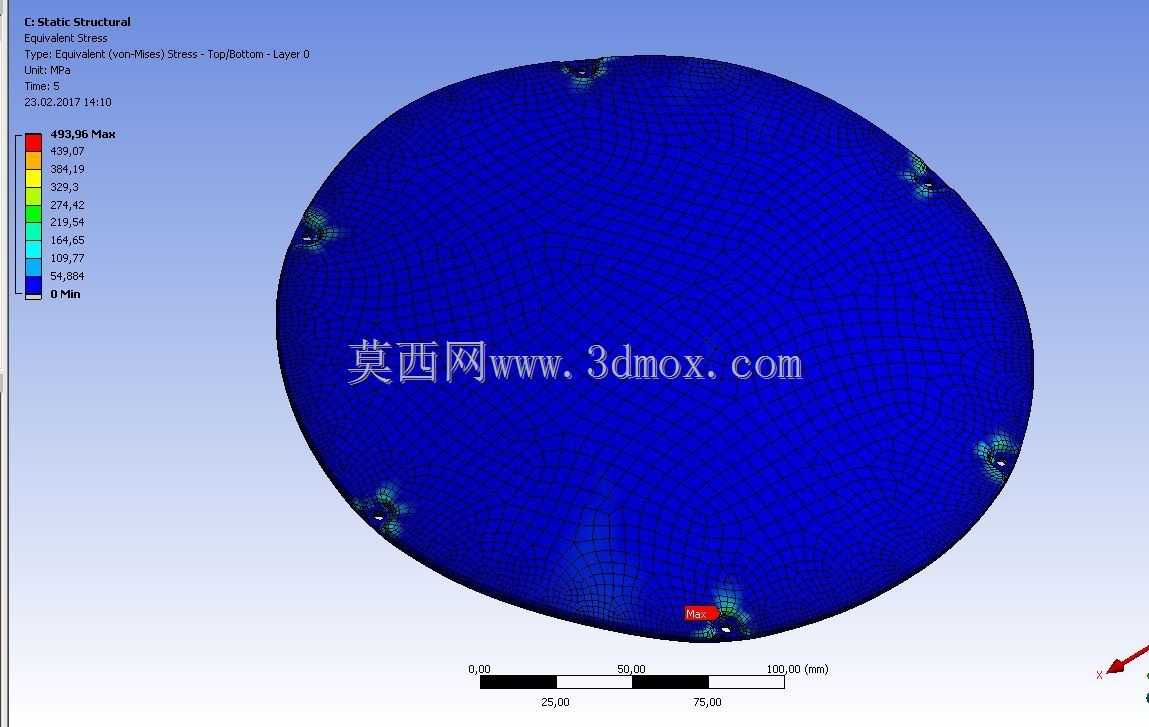

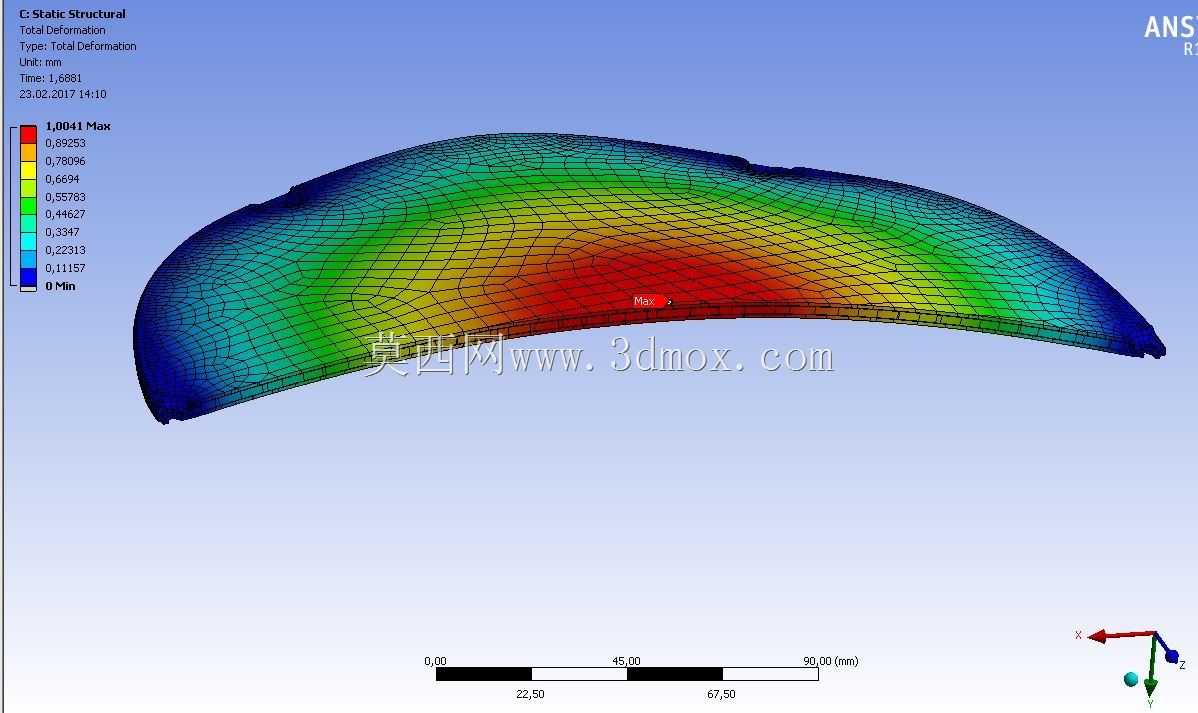

在各类承压设备、法兰连接结构、端盖类零部件的设计环节中，圆形承载板是应用频次极高的基础构件，这类构件往往承担着均布载荷传递、连接点位固定、密封面支撑的核心作用，一旦结构强度不足出现过量变形，轻则导致连接位密封失效、设备运行异响，重则引发结构断裂、介质泄漏等生产安全隐患。本次构建的仿真分析模型，针对带周向安装孔的圆形承载板展开，建模阶段优先还原实际安装工况下的约束逻辑：将六个周向均匀分布的安装孔位设置为固定约束边界，模拟螺栓锁紧后的实际限位状态，板面施加对应工况下的均布面载荷，还原承压状态下的真实受力环境。从网格划分逻辑来看，安装孔周边存在明显的应力集中效应，因此对孔周区域做了网格局部加密处理，保证应力计算结果的收敛精度，板面非关键区域采用稍大尺寸的网格单元，平衡仿真计算效率与结果准确性。从仿真输出的应力云图可以观察到，最大应力出现在安装孔的边缘位置，这与工程实际中螺栓孔位易出现压溃、开裂的失效特征完全吻合，板面中心区域应力水平最低，变形量从中心向孔位约束处呈梯度递减，符合圆形薄板受均布载荷的变形规律。设计阶段可基于该仿真结果，针对性调整安装孔的倒角尺寸、孔边补强结构，或是根据应力分布优化板厚参数，在满足强度刚度要求的前提下尽可能降低构件重量，减少材料冗余。这类仿真模型可直接应用于压力容器端盖设计、管道法兰连接校核、设备安装底座承载验证等场景，结构设计人员可根据实际项目的载荷参数、安装孔位数量、孔径尺寸调整模型参数，快速获取对应工况下的应力与变形数据，无需从零开始搭建仿真流程，大幅缩短前期设计校核的周期。需要注意的是，实际应用中若板件存在温度载荷、交变载荷作用，还需在该模型基础上补充热应力、疲劳寿命的相关分析模块，确保构件全生命周期的运行可靠性。
