聚丙烯注塑实心橡胶轮带轴承轮毂结构

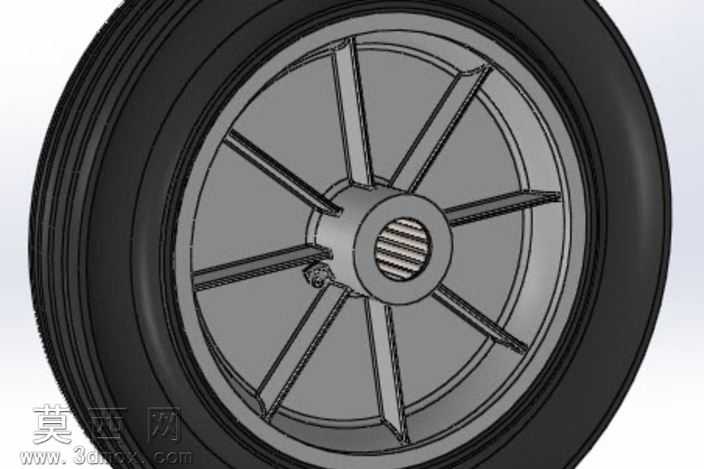

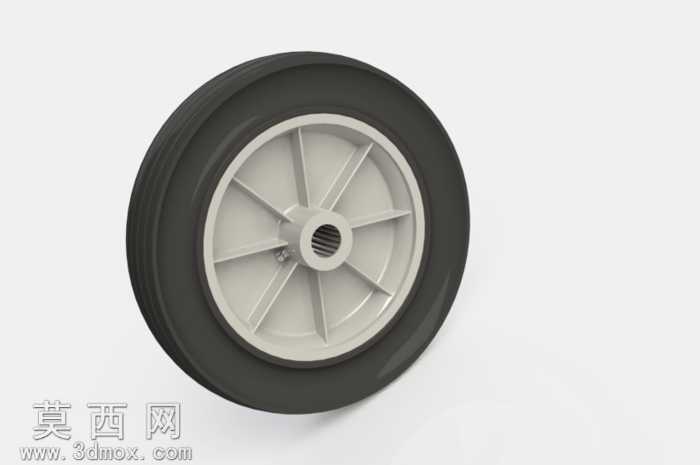

本作品为带集成轴承的实心橡胶滚轮三维建模成果，建模过程围绕工业脚轮的实际生产装配逻辑展开，首先以中心花键轴孔为定位基准，完成轮毂主体的参数化草绘，通过旋转特征生成轮毂的基础回转基体，再基于辐条的均匀分布特性，采用圆周阵列命令生成八根径向加强辐条，每根辐条的截面做了渐变过渡处理，从轮毂中心轴套位置向外缘轮辋位置逐步收窄，既保证结构强度又合理控制材料用量，辐条与轴套、轮辋的衔接位置全部做了圆角过渡处理，避免注塑生产时出现应力集中缺陷。轮毂材质设定为聚丙烯注塑材质，渲染时赋予哑光浅灰色塑料质感，表面添加细微的磨砂纹理，还原聚丙烯注塑件的真实表面效果，轴孔内部的花键齿形严格按照传动配合尺寸建模，齿面做了轻微倒角处理，保证装配时的导向性。外层实心橡胶轮胎部分，先通过偏移轮辋外曲面生成轮胎的基础环形实体，再在轮胎外表面绘制多道环形防滑沟槽，沟槽的深度和宽度按照轻型脚轮的防滑需求设定，轮胎与轮辋的配合位置做了嵌入式卡合结构，模拟实际生产中橡胶轮与塑料轮毂的压装固定结构，橡胶材质渲染时赋予深黑色哑光橡胶质感，表面添加细微的颗粒纹理，还原实心橡胶轮胎的触感与视觉效果。模型内部集成的滚子轴承部分，单独完成了内圈、外圈、滚动体、保持架的分件建模，滚动体采用圆周阵列均匀分布在内外圈滚道之间，保持架的兜孔结构完全贴合滚动体外形，轴承内部还预留了润滑脂的填充空腔，还原了滚轮的完整装配结构。建模全程严格遵循注塑件的设计规范，所有壁厚保持均匀，拔模角度统一设置为1.5度，避免生产时出现缩痕、脱模困难等问题，整体模型的装配间隙控制在工业生产的合理公差范围内，既可以用于产品结构验证，也可作为脚轮选型、传动机构设计的参考三维素材，渲染阶段采用柔和的工作室打光方案，清晰呈现轮毂的辐条结构、轮胎的防滑纹理以及轴承的装配细节，多角度展示模型的结构特征。
