迫击炮样式砂浆发射装置三维建模作品

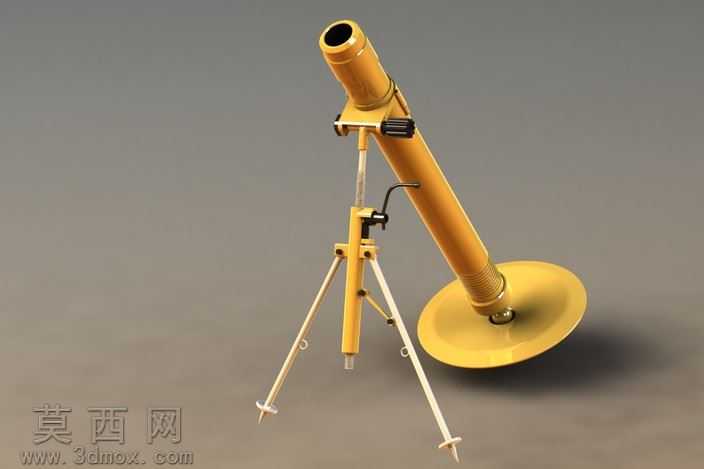

本作品为迫击炮样式的砂浆发射装置三维建模成果，建模过程以还原装备结构逻辑与外观质感为核心目标，首先完成整体结构的拆解规划，将整套装置划分为炮身主体、三脚架支撑组件、圆形座钣三大核心模块，逐一梳理各模块的连接关系与运动逻辑，确保建模完成后各部件的装配关系符合真实装备的结构原理。建模阶段先通过草图绘制炮身的外轮廓曲线，采用旋转凸台命令生成炮身的基础筒体，再细化炮口的加厚边缘、炮身中部的调节锁紧结构、身管外侧的防滑纹理等细节，针对炮身与三脚架的连接枢轴，单独构建铰接结构，预留出角度调节的活动间隙，还原真实装备中炮身俯仰调节的结构基础。三脚架组件部分，分别构建三条可伸缩的支腿结构，支腿末端设计尖状驻锄结构，还原装备架设时插入地面固定的功能特征，支腿与顶部连接架之间采用铰接结构设计，可实现支腿角度的开合调整，连接架上增设调节手轮、锁紧手柄等细节零件，还原支撑结构的调节操作逻辑。圆形座钣部分，采用圆盘式基础造型，边缘做圆弧过渡处理，座钣中心构建与炮尾配合的球形铰接结构，还原发射时炮身可小范围自适应调整、座钣承受后坐力的结构特性，座钣表面添加冲压加强筋的细节特征，提升模型的真实感。材质与渲染阶段，整体采用军用装备常见的哑光黄涂装材质，调整材质的粗糙度参数模拟金属漆面的质感，针对调节手轮的橡胶握把部分，单独赋予高粗糙度的黑色橡胶材质，驻锄、铰接轴等易磨损部位，适当降低粗糙度模拟金属裸露的磨损质感，三脚架支腿的金属杆部分添加轻微的拉丝纹理，还原金属加工的表面特征。渲染时采用柔和的侧上方主光源，搭配辅助补光弱化结构阴影，突出炮身的圆柱曲面质感与各部件的结构层次，地面添加柔和的投影效果，让整套模型的呈现更具立体感。设计过程中参考了同类型迫击炮的结构比例，在缩小整体尺寸的同时保留核心结构特征，确保各部件的比例协调，装配逻辑通顺，既还原了这类装备的外观辨识度，也清晰呈现了其支撑、调节、承力的核心结构原理，可作为军事装备结构展示、原理演示的三维素材使用。
