星形弹性电机联轴器三维结构设计

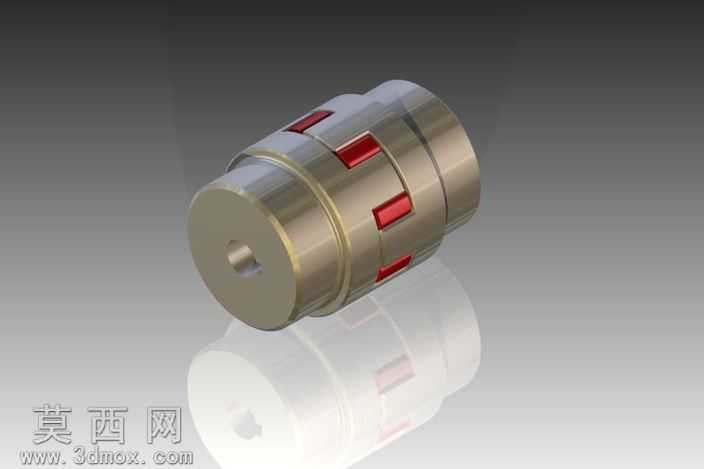

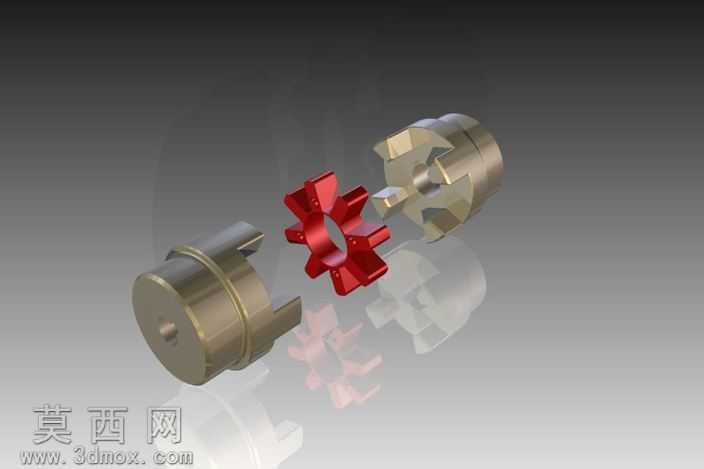

本作品为星形弹性电机联轴器的三维设计模型，采用Autodesk Inventor完成全参数化建模与渲染工作，完整还原了该类挠性联轴器的装配结构与细节特征。建模过程遵循机械设计规范，首先分别构建两端的金属半联轴器主体：两个半联轴器采用对称式结构设计，轴毂端设置标准轴孔与键槽结构，用于与电机输出轴、从动设备输入轴实现周向固定，半联轴器的爪式凸台采用均匀分布的凸齿结构，齿形经过圆角过渡处理，避免应力集中，建模时通过拉伸、旋转、阵列等基础特征完成主体结构，再对棱边进行倒角、倒圆工艺处理，还原金属机加工件的真实细节。中间的弹性星形元件采用梅花状八齿结构，建模时通过草图绘制星形轮廓后拉伸成型，齿形与两端半联轴器的凸台凹槽完全适配，可实现安装时的精准嵌合。材质渲染阶段，两端金属半联轴器赋予黄铜质感的金属材质，调整反射率、粗糙度参数模拟机加工金属表面的哑光金属光泽，中间弹性元件赋予红色工程塑料材质，设置适当的漫反射与轻微半透明质感，区分弹性体与金属结构件的材质差异，同时添加环境光影与地面反射效果，提升渲染图的真实感。结构设计上，该联轴器依靠中间星形弹性元件的弹性变形补偿两轴的相对偏移，具备缓冲减震的传动特性，建模时严格控制各零件的配合公差，凸台与弹性齿的间隙符合实际装配要求，可直观展示联轴器的装配关系与工作原理，整体模型结构完整，特征清晰，可用于机械传动结构教学、产品选型展示以及相关设备的配套设计参考。
